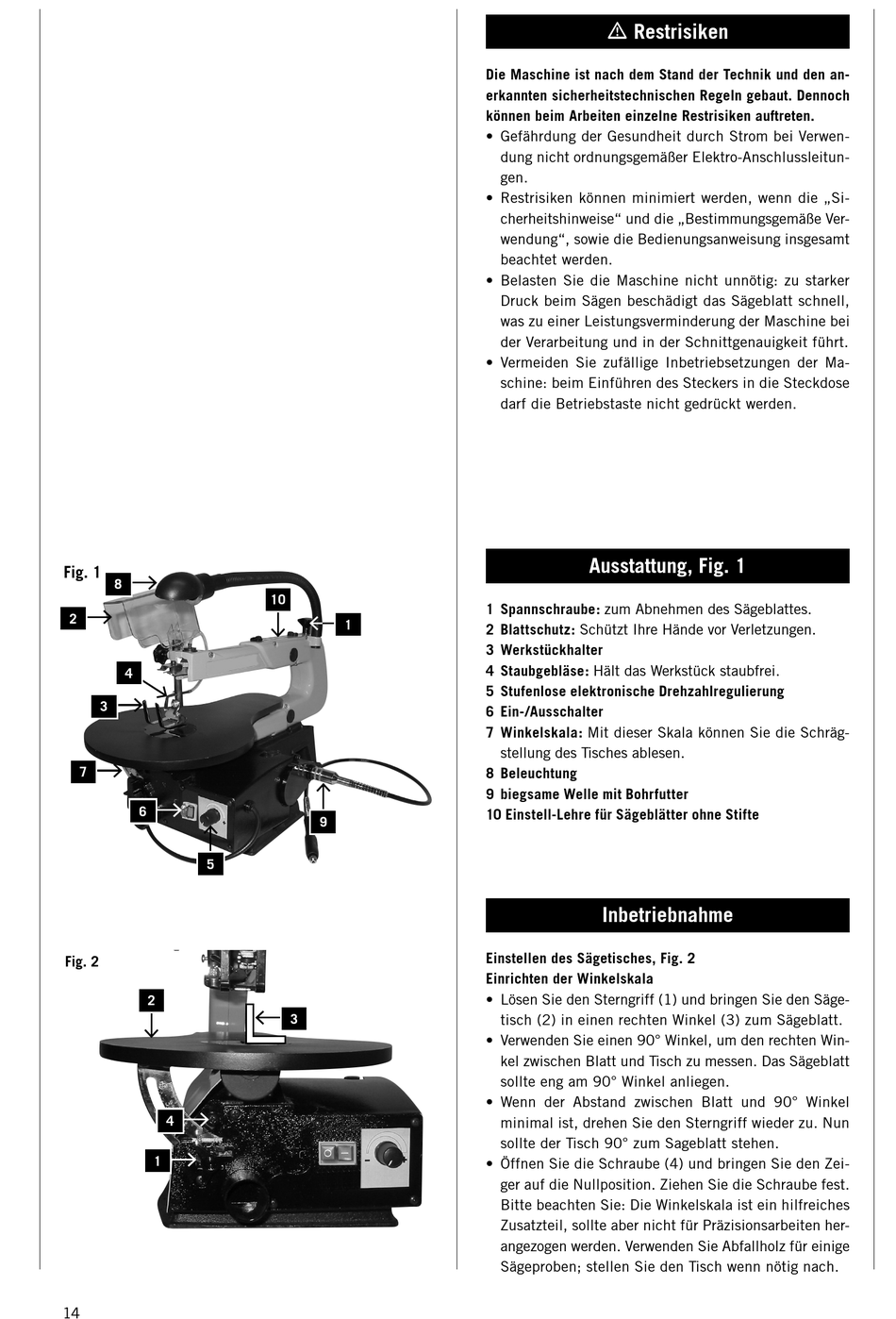

Scheppach deco-flex Originalbetriebsanweisung Seite 14

Fig. 1
8
2
4
3
7
6
5
Fig. 2
2
4
1
14
10
1
9
3
m Restrisiken
Die Maschine ist nach dem Stand der Technik und den an-
erkannten sicherheitstechnischen Regeln gebaut. Dennoch
können beim Arbeiten einzelne Restrisiken auftreten.
• Gefährdung der Gesundheit durch Strom bei Verwen-
dung nicht ordnungsgemäßer Elektro-Anschlussleitun-
gen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße Ver-
wendung", sowie die Bedienungsanweisung insge samt
beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu starker
Druck beim Sägen beschädigt das Sägeblatt schnell,
was zu einer Leistungsverminderung der Maschine bei
der Verarbeitung und in der Schnittgenauigkeit führt.
• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steckdose
darf die Betriebstaste nicht gedrückt werden.
Ausstattung, Fig. 1
1 Spannschraube: zum Abnehmen des Sägeblattes.
2 Blattschutz: Schützt Ihre Hände vor Verletzungen.
3 Werkstückhalter
4 Staubgebläse: Hält das Werkstück staubfrei.
5 Stufenlose elektronische Drehzahl regu lie rung
6 Ein-/Ausschalter
7 Winkelskala: Mit dieser Skala können Sie die Schräg-
stel lung des Tisches ablesen.
8 Beleuchtung
9 biegsame Welle mit Bohrfutter
10 Einstell-Lehre für Sägeblätter ohne Stifte
Inbetriebnahme
Einstellen des Sägetisches, Fig. 2
Einrichten der Winkelskala
• Lösen Sie den Sterngriff (1) und bringen Sie den Säge-
tisch (2) in einen rechten Winkel (3) zum Sägeblatt.
• Verwenden Sie einen 90° Winkel, um den rechten Win-
kel zwi schen Blatt und Tisch zu messen. Das Sägeblatt
sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngriff wieder zu. Nun
sollte der Tisch 90° zum Sageblatt stehen.
• Öffnen Sie die Schraube (4) und bringen Sie den Zei-
ger auf die Nullposition. Ziehen Sie die Schraube fest.
Bitte be achten Sie: Die Winkelskala ist ein hilfreiches
Zu satz teil, sollte aber nicht für Prä zi sionsarbeiten her-
angezogen werden. Verwenden Sie Ab fallholz für einige
Sägeproben; stellen Sie den Tisch wenn nötig nach.
