Scheppach deco-flex Originalbetriebsanweisung Seite 16

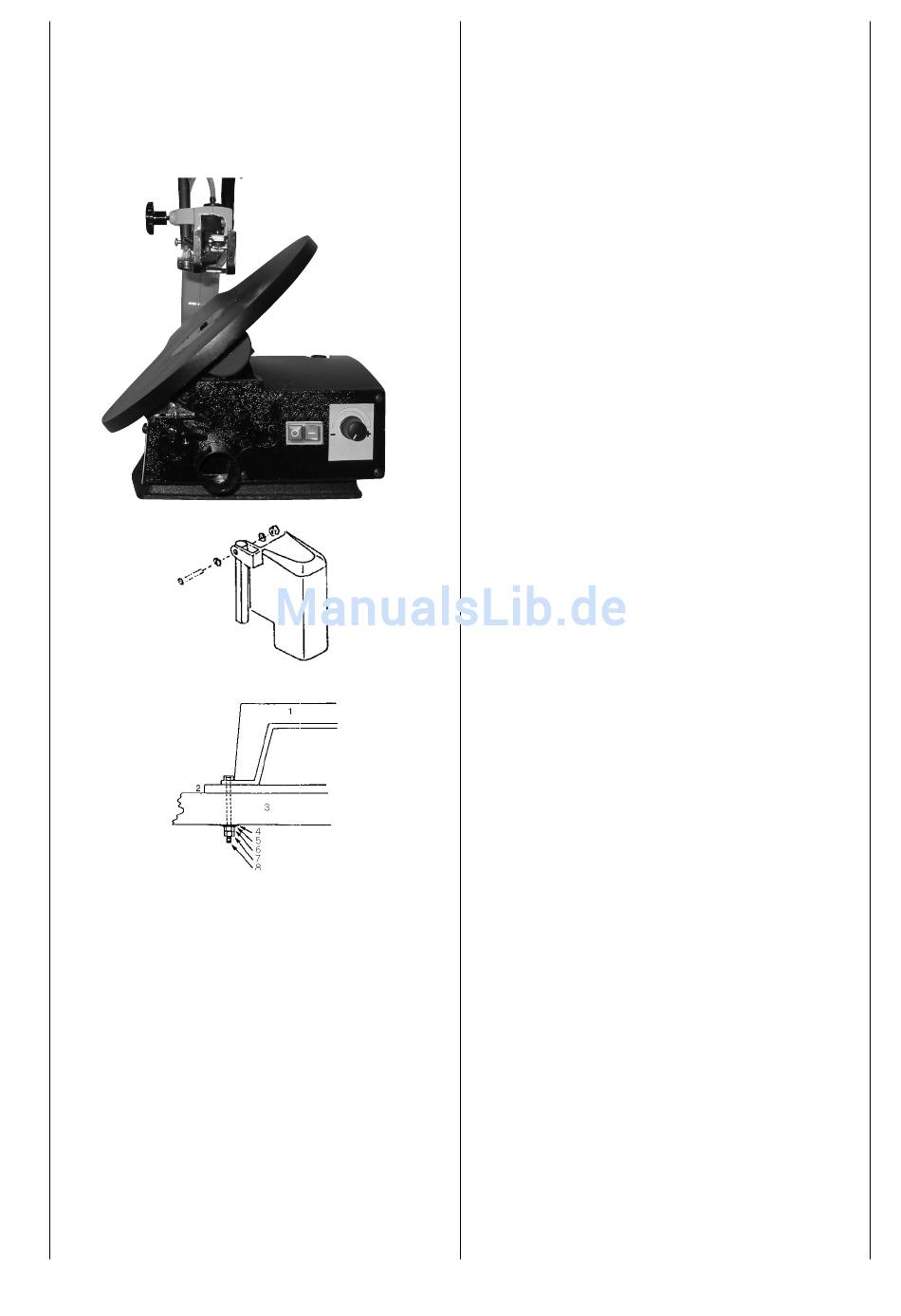

Fig. 3
Fig. 4
Fig. 5
16
Merke: Der Tisch darf nicht am Motorblock anliegen. Dies
kann unerwünschte Geräusche hervor rufen.
Waagrechter Sägetisch und Schrägschnitte, Fig. 2+3
• Der Sägetisch kann 45° nach links in Schrägposition
ge bracht oder in horizontaler Position belassen wer-
den.
• Unter dem Arbeitstisch finden Sie die Winkelskala zum
Ab lesen des ungefähren NeigungswinkeIs. Für präzi-
sere Einstellung, verwenden Sie Abfallholz für einige
Sägeproben; stellen Sie den Tisch wenn nötig nach.
Montage des Blattschutzes, Fig. 4
Montieren Sie den Blattschutz wie in der Abbildung ge-
zeigt an den Halter. Sichern Sie die Schraube mit Mutter
und Unter legscheibe.
• Heben Sie die Säge an Rahmen und Sockel an und
stel l en Sie sie auf den Werktisch.
• Machen Sie sich mit den Bedienungselementen und
Leis tungs merkmalen der Säge vertraut.
Montieren der Säge auf einer Werkbank, Fig. 5
• Zum Aufsetzen der Säge eignet sich eine Werkbank
aus massivem Holz besser als ein schwaches Sperr-
holzgerüst, bei weIchem sich Vibration und Ge räusch-
be las tung störend bemerkbar machen.
• Die zur Montage auf einer Werkbank nötigen Werkzeu-
ge/Klein teile wurden nicht mit der Säge ausgeliefert.
Verwen den Sie jedoch mind. Ausrüstung folgender
Größe:
1 – Sägekörper
2 – Schaumgummi-Unterlage
3 – Werktisch
4 – Flachdichtung
5 – Unterlegscheibe
6 – Sechskantmutter
7 – Kontermutter
8 – Sechskantmuttern
Menge Beschreibung:
4 Sechskantschrauben 6 mm x Länge
4 Flachdichtungen (7 mm)
4 Unterlegscheiben (7 mm)
8 Sechskantmuttern (6 mm)
Bohren Sie mit 8 mm die Löcher und setzen die Schrau-
ben ein.
• Eine lärmreduzierende Schaumgummiunterlage wird
eben falls nicht zusammen mit der Säge ausgeliefert, wir
empfehlen dringend den Einsatz desselben, um Vibra-
tion und Lärmbelastung gering zu halten. Ideal grö ße
