Anschluss Des Druckers - Satel INTEGRA Plus Installationsanleitung

28
die aktuellen Einstellungen der in Ziff. 2 genannten Parameter sind („ACTIVE
PROFILE"), wichtig ist nur, dass die Einstellungen im „Profil 0" korrekt sind.

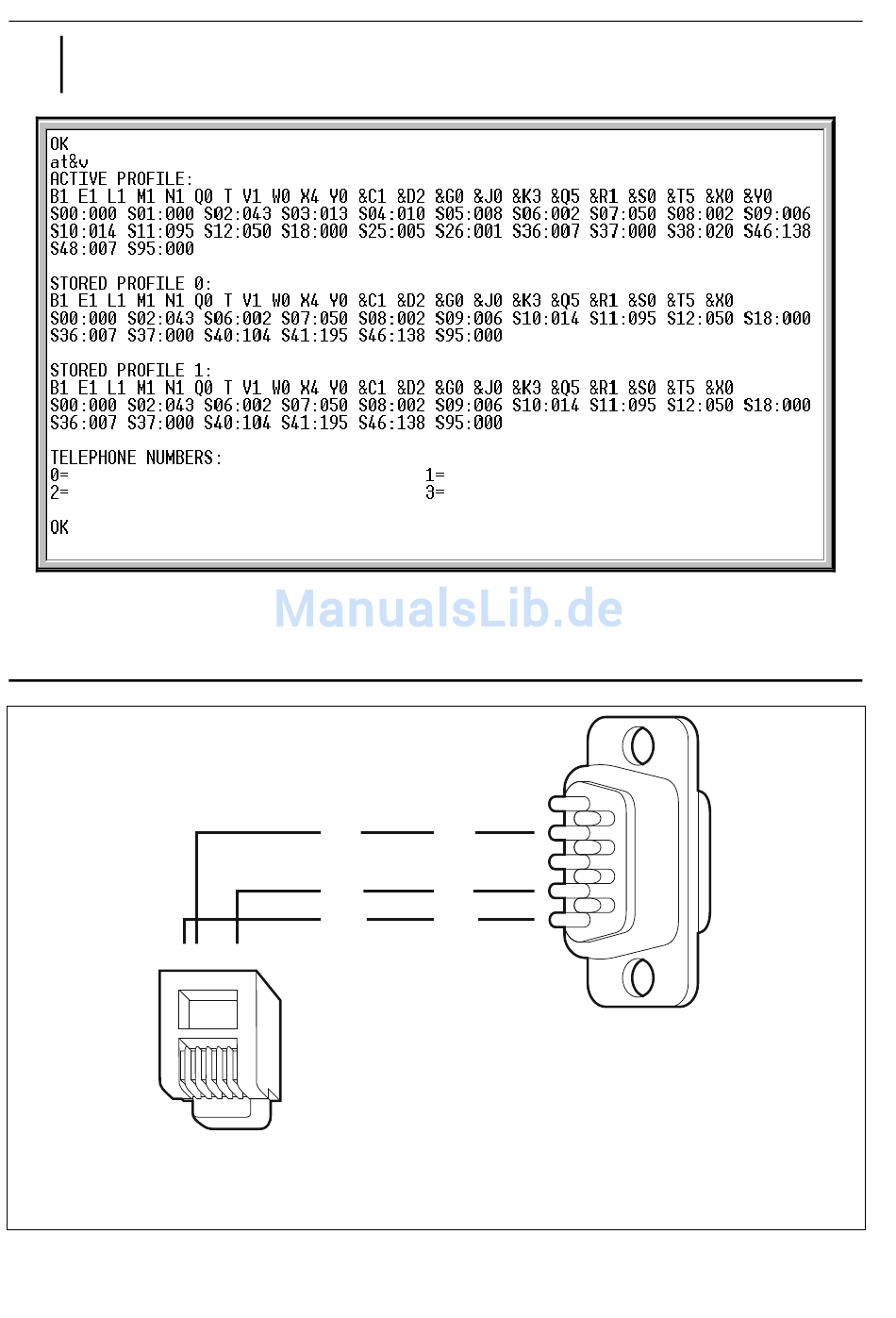

Abb. 16. Richtige Parametereinstellung des externen Modems.

5.15 Anschluss des Druckers

6
Abb. 17. Anschluss des Druckers anhand des männlichen DB9-Steckers (Ansicht von
der Seite der Lötpunkte). Auf der linken Seite der RJ-Stecker, der an die Buchse
Der Port RS-232 der Zentrale ermöglicht den Anschluss eines Druckers, der mit einer
seriellen Schnittstelle ausgestattet ist. Die Ereignisse können in einer Kurzform (ein Ereignis
TXD
DSR
COM
5
1
der Hauptplatine der Zentrale angeschlossen wird.
Errichteranleitung
RXD 2
DTR 4
COM 5
SATEL
