28
die aktuellen Einstellungen der in Ziff. 2 genannten Parameter sind („ACTIVE
PROFILE"), wichtig ist nur, dass die Einstellungen im „Profil 0" korrekt sind.

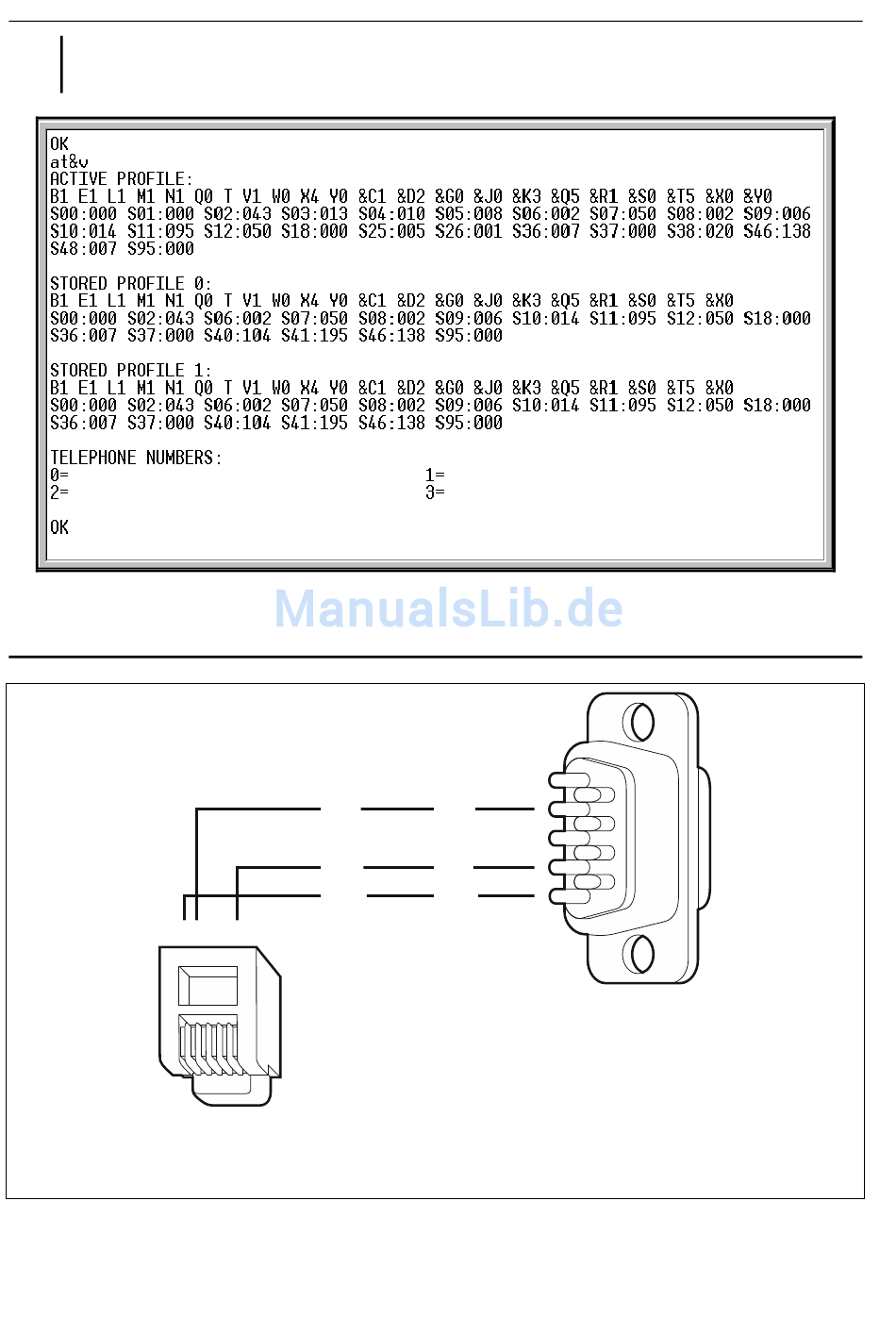

Abb. 18. Richtige Parametereinstellung des externen Modems.

5.15 Anschluss des Druckers

6
Abb. 19. Anschluss des Druckers anhand des männlichen DB9-Steckers (Ansicht von
der Seite der Lötpunkte). Auf der linken Seite der RJ-Stecker, der an die Buchse
Der Port RS-232 der Zentrale ermöglicht den Anschluss eines Druckers, der mit einer
seriellen Schnittstelle ausgestattet ist. Die Ereignisse können in einer Kurzform (ein Ereignis
ist auf dem Ausdruck in einer 80 Zeichen langen Zeile dargestellt) oder in erweiterter Form,
Anleitung für den Errichter
TXD
DSR
COM
5
1
der Hauptplatine der Zentrale angeschlossen wird.
RXD 2
DTR 4
COM 5
