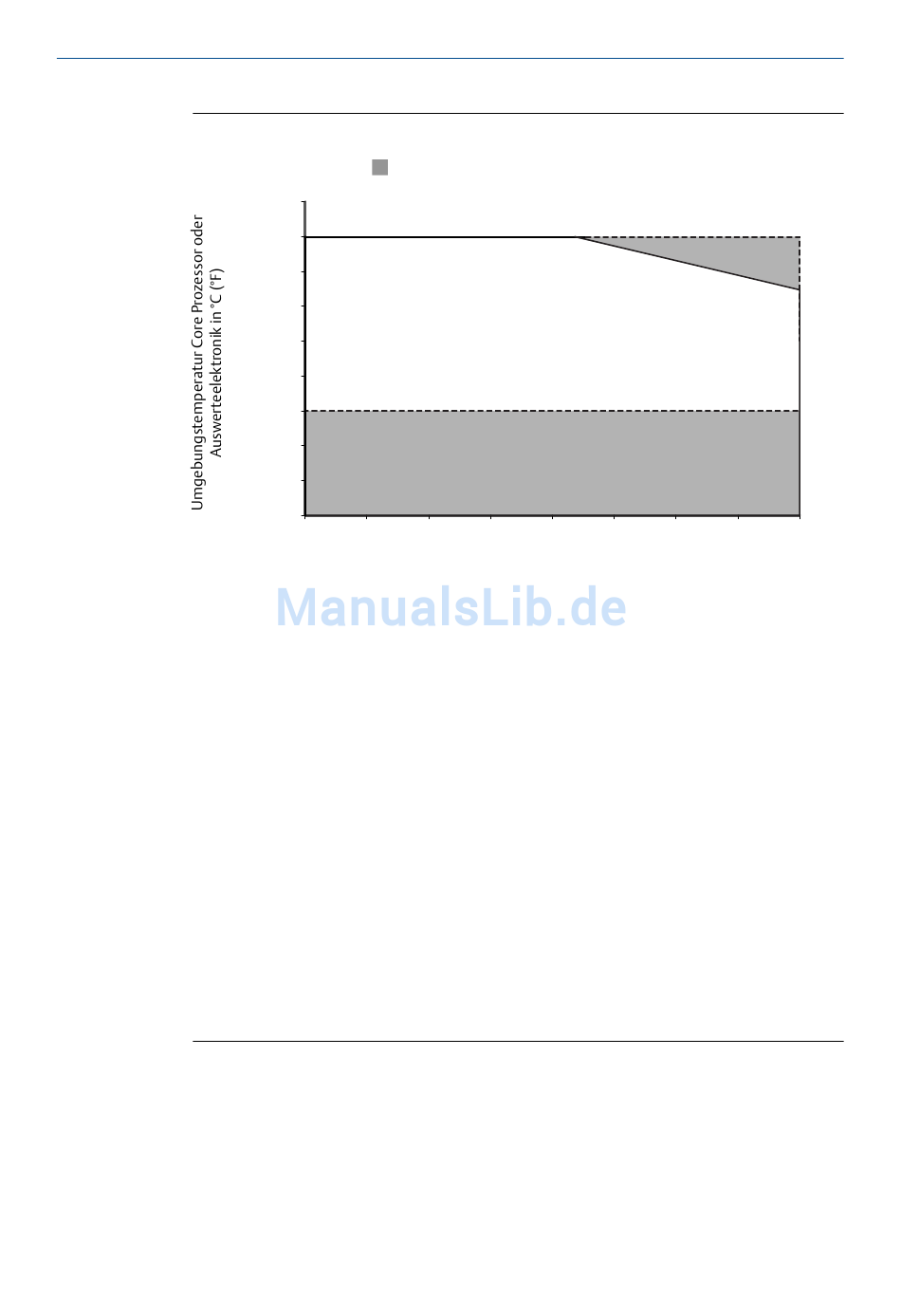

Umgebungsgrenzen für Sensoren der F-Serie
Grauer Bereich = Auswerteelektronik extern montieren
(Anschlussdose verwenden)
80 (176)
60 (140)
40 (104)
20 (68)
0 (32)
–20 (–4)
–40 (–40)
–60 (–76)
–80 (–112)
–100 (–148)
–100 –60
(–148) (–76)
Hochtemperatur Modelle
• Umgebungstemperatur: –40 bis +60 °C
• Prozesstemperatur: –40 bis +350 °C
Liegt die Umgebungstemperatur unter –40 °C (–40 °F), muss ein Core Prozessor oder eine
Auswerteelektronik beheizt werden, um die direkteUmgebungstemperatur zwischen –40 °C
(–40 °F) und +60 °C (+140 °F)an. Eine Langzeitlagerung der Elektroniken bei
Umgebungstemperaturen unterhalb –40 °C (–40 °F) ist nicht empfehlenswert.
Die Temperaturgrenzen können weiterhin durch Ex-Zulassungen begrenzt werden. Siehe
Dokumentation Ex-Zulassung, die mit dem Sensor mitgeliefert ist oder erhältlich ist auf der Micro
Motion Website (www.micromotion.com).
Die abgesetzte Elektronikoption ermöglicht es, das Sensorgehäuse, ohne Auswerteelektronik, Core
Prozessor oder Anschlussdosezu isolieren und somit nicht die Temperatur Klassifizierung zu
beeinträchtigen.
Für den Sensor F300 muss der Unterschied der Temperatur des Prozessmediums und der mittleren
Temperatur des Gehäuses kleiner als 66 °C (120 °F) sein.
Bei der Auswahl der Elektronik Optionen sollte diese Graphik nur als generelle Richtlinie angesehen
werden. Liegen Ihre Prozessbedingungen nahe den grauen Bereichen, kann es unangemessen sein,
andere Elektronik Optionen als eine Anschlussdose zu verwenden. Setzen Sie sich mit Emerson
Process Management in Verbindung.
60
(140)
–20 20 60
(–4) (68) (140)
Max. Prozesstemperatur in °C (°F)
100 140 180
(212) (284) (356)
