Micro Motion
Hochleistungsviskosimeter für mehrere Messgrößen
Robuste und genaue Messungen mehrerer Messgrößen
■ Kontinuierliche Messung von Viskosität, Dichte und Temperatur
■ Präzise Messung der Viskosität (±1 % des Messbereichsendwerts) und Dichte (±1 kg/m
■ Optimiertes Design – unempfindlich gegen Vibrationen sowie Temperatur- und Druckschwankungen
Herausragende E/A-Optionen für mehrere Messgrößen, Systemüberwachung und
Anwendungsmöglichkeiten
■ Für Ex-Bereiche zugelassener, kopfmontierter Messumformer, der die lokale Konfiguration und Anzeige
unterstützt
■ Interne Diagnosefunktionen für die schnelle Verifizierung des Zustands und der Installation des
Messsystems
■ Anwendungsspezifische Herstellerkonfigurationen sorgen für den an den jeweiligen Einsatzzweck
angepassten Betrieb
Installationsflexibilität und -kompatibilität
■ Eintauchausführung für Rohrleitungs-, Bypass- und Tankinstallationen
■ Einzigartige Eintauchausführung in Längen von bis zu 4 m
■ Unterstützung mehrerer Protokolle für die Verbindung mit Leitsystemen (DCS),
speicherprogrammierbaren Steuerungen (SPS) und Flow-Computern
■ Optionales Edelstahlgehäuse für den Messumformer für Korrosionsbeständigkeit bei extremen
Umgebungsbedingungen
™

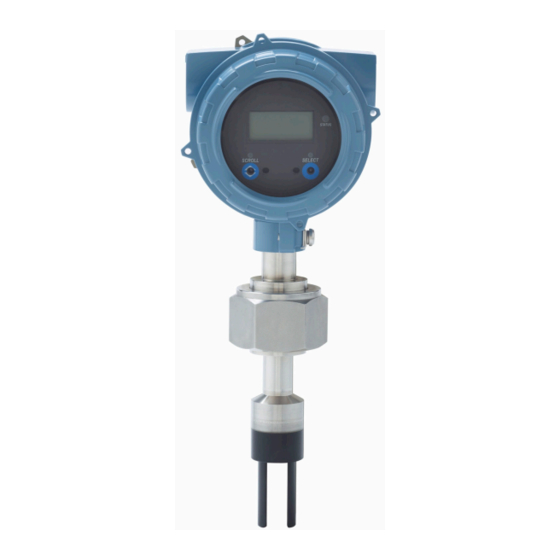

Schwinggabel-Viskosimeter
Produktdatenblatt
PS-001656, Rev G
August 2020
3
)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Micro Motion FVM
Inhaltszusammenfassung für Emerson Micro Motion FVM
- Seite 1 Produktdatenblatt PS-001656, Rev G August 2020 ™ Micro Motion Schwinggabel-Viskosimeter Hochleistungsviskosimeter für mehrere Messgrößen Robuste und genaue Messungen mehrerer Messgrößen ■ Kontinuierliche Messung von Viskosität, Dichte und Temperatur ■ Präzise Messung der Viskosität (±1 % des Messbereichsendwerts) und Dichte (±1 kg/m ■...
- Seite 2 Unterstützt die Kommunikationsarten Analog (4-20 mA), HART, WirelessHART , Modbus RS-485 und F Fieldbus. OUNDATION Messsystemdiagnose Der ordnungsgemäße Zustand des Messsystems ist mithilfe der sogenannten „Known Density Verification“ (KDV) (Verifizierung der bekannten Dichte) und anderen Diagnosefunktionen für das Messsystem und die Installation sicherzustellen. www.emerson.com...
- Seite 3 Die ProLink III Software ist eine benutzerfreundliche Schnittstelle, über die wichtige Prozessvariablen und Diagnosedaten für das Messsystem abgerufen werden können. Weitere Informationen zum Bestellen dieser Software sind vom Vertriebspartner vor Ort oder per E-Mail vom Kundendienst unter flow.support@emerson.com erhältlich. www.emerson.com...
-
Seite 4: Temperaturmessung
■ Micro Motion Messumformer ermöglichen die präzise Messung der Zeitperiode. ■ Die gemessenen Zeitperioden werden mithilfe der Kalibrierungskoeffizienten des Messsystems in Dichtemesswerte konvertiert. ■ Mindestens 12 Kalibrierpunkte sorgen für optimale Leistung des Messsystems. A. Dichte (kg/m B. Zeitperiode = 1 / Frequenz C. [Zeitperiode] (μs www.emerson.com... - Seite 5 1000 bis 12500 cP ±1 % des max. Kalibrierbereichs ■ 0,5 bis 100 cP Mehrere Kalibrierbereichsoptionen ■ 0,5 bis 1000 cP ■ 10 bis 1000 cP ■ 0,5 bis 12500 cP ■ 10 bis 12500 cP ■ 100 bis 12500 cP www.emerson.com...
- Seite 6 Druck-/Temperaturwerte für Zirkonium-Prozessanschlüsse Art des Pro- Druck- und Temperaturwerte zessflan- 37,8 °C 93,28 °C 148,78 °C 200,0 °C sches 51 mm ANSI 15,603 bar 13,603 bar 10,997 bar 7,598 bar 51 mm ANSI 40,603 bar 35,398 bar 28,799 bar 23,201 bar www.emerson.com...
-
Seite 7: Technische Daten - Messumformer
Prozessor für abgesetzt montierten Messumformer 2700 mit F Fieldbus OUNDATION Ausgangskanäle Typische Anwendung ■ Allgemeine Messungen Deaktiviert Deaktiviert Modbus/RS-485 ■ Anschluss an Leitsystem/SPS Binär Ausgangskanäle Typische Anwendung ■ Allgemeine Messungen mit Schaltausgang 4-20 mA + HART Binärausgang (passiv) Modbus/RS-485 (passiv) ■ Anschluss an Leitsystem/SPS www.emerson.com... - Seite 8 ■ Kinematische Bezugsviskosität (ASTM D341-03) ■ Bezugsdichte ■ Bezugsdichte (API) ■ Ausgang für benutzerdefinierte Berechnungen ■ Massedurchfluss Abgeleitet (bei Anschluss eines externen Gerätes) ■ Nettofeststoffdurchfluss ■ Verbesserte Konzentrationsgenauigkeit ■ Bezugsdichte (API-Tabellen mit Echtzeit-Druckeingang) Zusätzliche Kommunikationsoptionen Folgendes Kommunikationszubehör kann zusätzlich zum Messsystem erworben werden. www.emerson.com...
-
Seite 9: Zulassungen Für Ex-Bereiche
Die Grenzwerte für Umgebungs- und Prozesstemperatur sind durch die Temperaturdiagramme für jedes Messsystem und die jeweilige Option für das Elektronikinterface definiert. Die ausführlichen Zulassungsdaten, einschließlich der Temperaturdiagramme für alle Messsystem-Konfigurationen, sowie die Sicherheitshinweise sind zu beachten. Siehe die Produktseite unter www.emerson.com. ATEX-, CSA- und IECEx-Zulassungen ATEX ■... -
Seite 10: Umgebungsbedingungen
Länge von 300 m und einem Querschnitt von 0,20 mm (305 m und AWG) ■ Beim Einschalten muss die Spannungsversorgung kurzzeitig min. 0,5 A bei min. 19,6 V an den Eingangsklemmen der Spannungsversorgung zur Verfügung stellen. Geräteausführung Werkstoffe Komponente Werkstoff Mediumberührte Teile Edelstahl 316L www.emerson.com... - Seite 11 Gewicht – langer Schaft Abhängig von der Schaftlänge (Kundendienst kontaktieren) Abmessungen Diese Maßzeichnungen bieten eine grundlegende Richtlinie für Auslegung und Planung. Für Informationen über den Bezug vollständiger und detaillierter Maßzeichnungen siehe www.emerson.com/density. Messsystem mit kurzem Schaft (standardmäßige Schwinggabel - FDM1) ø (152)
- Seite 12 Schwinggabel-Viskosimeter August 2020 Messsystem mit kurzem Schaft (kurze Schwinggabel - FDM2) Anmerkung Abmessungen in Zoll (mm) www.emerson.com...
- Seite 13 Viskositätsgenauigkeit ±0,2 cP (Bereich 0-10 cP), dann ±1 % des kalibrierten Messbereichsendwerts, Viskosi- tätsgrenzwert 20.000 cP Code Schaftlänge 0 mm: ohne Schaftverlängerung und mit Standardzapfen 500 mm mit abnehmbarer Transporthülle Sonderschaftlänge (ETO) – lieferbar bis 4 m Erfordert Herstelleroption X. www.emerson.com...
- Seite 14 51 mm Schedule-40-Grenzbereich [Viskositätsgrenzwert = 200 cSt (T-Stück oder Durchflusskammer)] 51 mm Schedule-80-Grenzbereich [Viskositätsgrenzwert = 200 cSt (T-Stück)] 76 mm Schedule-80-Grenzbereich [Viskositätsgrenzwert = 500 cSt (T-Stück), 1000 cSt (Durchflusskammer 782791)] 51 mm Hygieneausführung (Viskositätsgrenzwert = 200 cSt) 76 mm Hygieneausführung (Viskositätsgrenzwert = 1000 cSt) www.emerson.com...
- Seite 15 Bei Ausgangsoptionscode A des Messumformers gilt für die Zulassungscodes F und I nicht Exd sondern Exd [ib]. (1)(2) Code Anwendungskonfiguration Für alle Kalibriercodes verfügbar Betriebsviskosität (4 mA = 0 cSt, 20 mA = 25 cSt) Betriebsviskosität (4 mA = 0 cSt, 20 mA = 50 cSt) www.emerson.com...
- Seite 16 Englisch als Sprache des Bedieninterfaces des Messumformers Englische Installationsanleitung und englische Konfigurationsanleitung Italienische Kurzinstallationsanleitung und englische Konfigurationsanleitung Chinesische Kurzinstallationsanleitung und englische Konfigurationsanleitung Russische Kurzinstallationsanleitung und englische Konfigurationsanleitung Französisch als Sprache des Bedieninterfaces des Messumformers Französische Kurzinstallationsanleitung und englische Konfigurationsanleitung www.emerson.com...
- Seite 17 Schweißnahtüberprüfung Prüfpaket Schweißnahtüberprüfung (Schweißplan, Schweißspezifikation, Schweißqualifikationsnachweis, Schweißerqualifikation) Positive Werkstoffprüfung (nur einen Code aus dieser Gruppe auswählen) Positive Werkstoffprüfung, Zertifikat 3.1 (ohne Kohlenstoffanteil) Positive Werkstoffprüfung, Zertifikat 3.1 (mit Kohlenstoffanteil) Sensorergänzungsoptionen Abnahmeprüfung Spezialverpackung Gerätekennzeichnung Gerätekennzeichnung – Kundeninformationen erforderlich (max. 24 Zeichen) www.emerson.com...
- Seite 18 Länderspezifische Zulassungen (nur einen Code auswählen, wenn Zulassungsoption G gewählt wurde) (2) (3) EAC Zone 1 - Ex-Zulassung (2) (3) EAC Zone 2 - IIC modifiziert - Ex-Zulassung Es können mehrere Test- oder Zertifikatoptionen ausgewählt werden. Nur mit Zulassungsoption G verfügbar Nicht verfügbar mit Messumformer-Ausgangsoption F oder Messumformer-Gehäuseoption B www.emerson.com...
- Seite 19 Schwinggabel-Viskosimeter August 2020 www.emerson.com...
- Seite 20 © 2020 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
