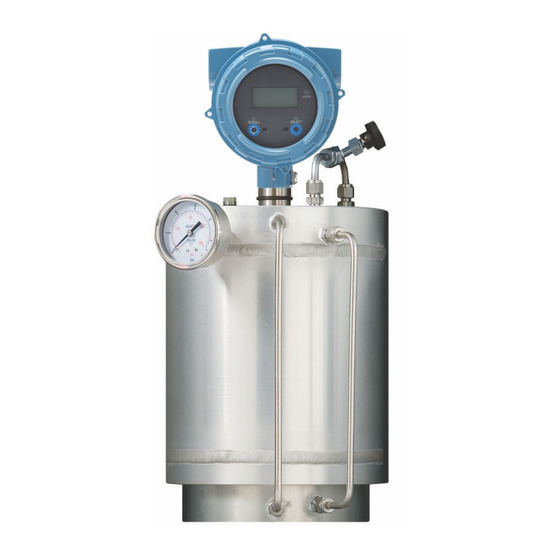

Emerson Micro Motion Installationsanleitung
Messsysteme für spezifische
gasdichte (sgm)
Vorschau ausblenden
Andere Handbücher für Micro Motion:
- Installationsanleitung (58 Seiten) ,
- Installationsanleitung (48 Seiten) ,
- Installationsanleitung (48 Seiten)
Verwandte Anleitungen für Emerson Micro Motion
Inhaltszusammenfassung für Emerson Micro Motion

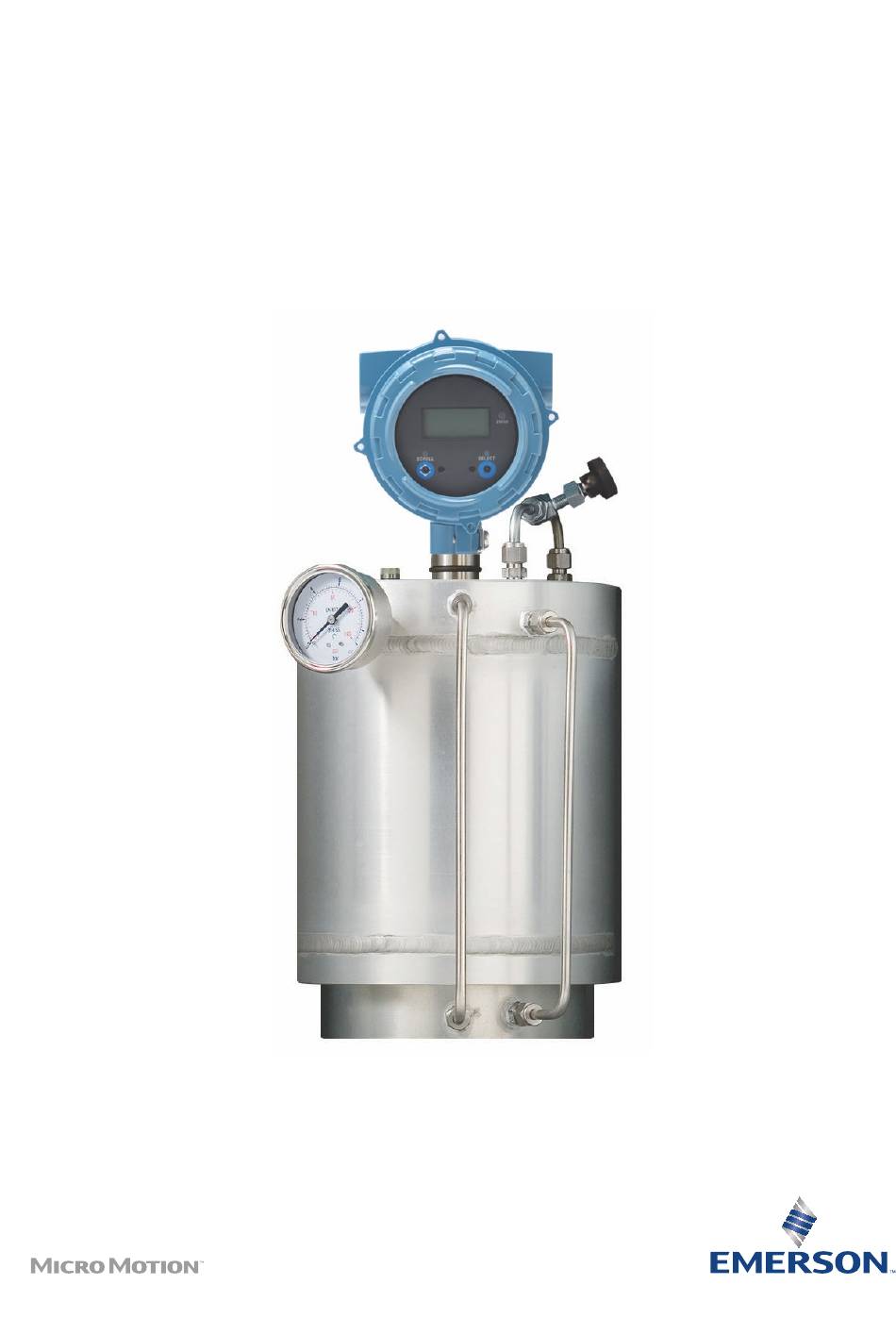

- Seite 1 Installationsanleitung MMI-20020985, Rev AC März 2018 ® Micro Motion Messsysteme für spezifische Gasdichte (SGM) Messung der spezifischen Gasdichte...
- Seite 2 Vorgaben zum Rücksendeverfahren Zur Warenrücksendung befolgen Sie bitte das Rücksendeverfahren von Micro Motion. Dieses Verfahren sorgt für die Einhaltung der gesetzlichen Transportvorschriften und gewährleistet ein sicheres Arbeitsumfeld für die Mitarbeiter von Micro Motion. Bei Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Kapitel 1 Planung ..........................1 Überblick über Installation und Inbetriebnahme ................1 Checkliste für die Installation ......................1 Bewährte Verfahren ......................... 2 Empfohlene Installation für Anwendungen in Zusammenhang mit der spezifischen Gasdichte ............................3 Anforderungen an die Spannungsversorgung .................. 4 Kapitel 2 Montage ..........................6 Montage des Gehäuses des Messsystems an einer Wand .............. - Seite 4 Inhalt Micro Motion Messsysteme für spezifische Gasdichte...
-
Seite 5: Kapitel 1 Planung
Siehe Kapitel 3 weise für die vorliegende Prozessumgebung und den erforderli- chen Zulassungen anschließen. Den Regeldruck für das Messsystem auswählen. Siehe Micro Motion Messgeräte für spezifische Dichte (SGM): Den Spülzyklus für das Messsystem durchführen. Konfigurations- und Betrieb- Das Messsystem kalibrieren. -
Seite 6: Bewährte Verfahren
• Sicherstellen, dass das Prozessgas sauber und trocken ist. • Nur Gase verwenden, die mit den Werkstoffen des Messsystems kompatibel sind. Das Prozessgas muss mit Ni-Span-C kompatibel sein, um Korrosion am Sensorelement zu vermeiden. Micro Motion Messsysteme für spezifische Gasdichte... -
Seite 7: Empfohlene Installation Für Anwendungen In Zusammenhang Mit Der Spezifischen Gasdichte
Empfohlene Installation für Anwendungen in Zusammenhang mit der spezifischen Gasdichte Für optimale Leistung des Messsystems empfiehlt Micro Motion die Installation des Messsystems in einem Gehäuse, das an einer Wand montiert ist. In der folgenden Abbildung ist die empfohlene Installation des SGM dargestellt. -
Seite 8: Anforderungen An Die Spannungsversorgung
1000 m (3280 Fuß) und einem Querschnitt von 0,20 mm (AWG 18) • Beim Einschalten muss die Spannungsversorgung kurzzeitig min. 0,5 A bei min. 19,6 V an den Eingangsklemmen der Spannungsversorgung zur Verfügung stellen. Micro Motion Messsysteme für spezifische Gasdichte... - Seite 9 Planung Empfehlungen für Spannungsversorgungskabel Abbildung 1-2: Mindestleitungsquerschnitt (AWG pro Fuß) 22 . 8 V 24 V 3 0 0 6 0 0 9 0 0 12 0 0 1 50 0 18 0 0 21 0 0 24 0 0 27 0 0 3 00 0 Entfernung der Installation...
-
Seite 10: Kapitel 2 Montage
Drehen der Anzeige auf der Auswerteelektronik (optional) Montage des Gehäuses des Messsystems an einer Wand Micro Motion empfiehlt die Installation des Messsystems in einem Gehäuse, das an einer Wand montiert ist. Wenn das Messsystem mit einem Gehäuse bestellt wird, sind das Messsystem und die Rohrleitungen innerhalb des Gehäuses bereits werksseitig konfiguriert, damit das... -
Seite 11: Montageabmessungen Für Ein Großes Gehäuse
Montage Verfahren Die Montagehalterungen an der Außenseite des Gehäuses des Messsystems anbringen. Alle erforderlichen Teile und Anweisungen für die Befestigung der Füße sind im Lieferumfang des Produkt enthalten. Die Stelle an der Wand, an der die Montage erfolgen soll, vorbereiten. Siehe Montageabmessungen für ein kleines Gehäuse Abschnitt 2.1.1 für die... -
Seite 12: Gas-Bypass-Leitungen Anschließen
Die Gaszuleitung unbedingt an der richtigen Verschraubung anschließen. Bei Anschluss der Gaszuleitung an der falschen Verschraubung kann das Messsystem beschädigt werden. Abbildung 2-3: Gas-Bypass-Anschlüsse (an der Seite des Gehäuses) A. Druckentlastung B. Prozessgasableitung C. Prozessgaszuleitung Micro Motion Messsysteme für spezifische Gasdichte... -
Seite 13: Drehen Der Anzeige Auf Der Auswerteelektronik (Optional)
Montage Drehen der Anzeige auf der Auswerteelektronik (optional) Die Anzeige kann ausgehend von ihrer ursprünglichen Position um 90° oder 180° auf der Auswerteelektronik gedreht werden. Abbildung 2-4: Display-Komponenten Gehäuse der Auswerteelektronik Darunterliegende Einfassung Display-Modul Display-Schrauben Display-Abdeckung Verfahren Das Messsystem ausschalten, wenn es eingeschaltet ist. Die Display-Abdeckung gegen den Uhrzeigersinn drehen und vom Hauptgehäuse abnehmen. - Seite 14 Montage Die Display-Abdeckung auf dem Hauptgehäuse anbringen. Die Display-Abdeckung im Uhrzeigersinn festziehen. Falls erforderlich, das Messsystem einschalten. Micro Motion Messsysteme für spezifische Gasdichte...
-
Seite 15: Kapitel 3 Verkabelung
Deaktiviert peratur) nal (TPS) Eigensichere Ausgangsverkabelung Micro Motion bietet Installationssätze mit Sicherheitsbarrieren und galvanischen Trennelementen für die Verkabelung des Messsystems in Ex-Bereichen. Die in den Installationssätzen enthaltenden Barrieren oder Trennelemente sind von den verfügbaren Ausgängen und erforderlichen Zulassungen abhängig. Installationsanleitung... -
Seite 16: Anschlussparameter Für Ex-Bereiche
Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden. • Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden, die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.emerson.com zu finden. 3.2.1 Anschlussparameter für Ex-Bereiche... - Seite 17 Verkabelung Tabelle 3-3: Anschlussparameter des RS-485-Ausgangs und -Kabels (MTL7761AC) (Fortsetzung) Interne Kapazität (C 1 nF Interne Induktivität (L 0,0 H Ausgangsparameter Spannung (U 9,51 VDC Strom (momentan) (I 480 mA Strom (dauerhaft) (I) 106 mA Leistung (P 786 mW 19,8 Ω Innenwiderstand (R Kabelparameter für Group IIC Externe Kapazität (C...
-
Seite 18: Verkabelung Aller Eigensicheren Ausgänge Mittels
Verkabelung 3.2.2 Verkabelung aller eigensicheren Ausgänge mittels Sicherheitsbarrieren Micro Motion bietet einen Installationssatz mit Sicherheitsbarrieren für die Verkabelung des Messsystems in Ex-Bereichen. Weitere Informationen zur Bestellung eines Barrierensatzes erhalten Sie von Ihrem Vertriebsvertreter vor Ort oder vom Kundendienst unter flow.support@emerson.com VORSICHT! •... - Seite 19 Verkabelung Abbildung 3-1: Verkabelung eigensicherer mA/Binär-/Zeitperiodensignal-Ausgänge mittels Sicherheitsbarrieren Ex-Bereich Ex-freier Bereich mA1+ MTL7728P+ 250 Ω HART 24 VDC mA2/ MTL7728P+ TPS/DO 24 VDC RS-485 A RS-485 MTL7761AC RS-485 B 24 VDC MTL7728P+ A. HART/Feldkommunikator B. Signalgerät C. Der empfohlene Widerstand variiert in Abhängigkeit des Ausgangs von Kanal B. Für mA-Ausgänge beträgt der empfohlene Widerstand 250 Ω.
-
Seite 20: Verkabelung Der Eigensicheren Analogausgänge Mittels Galvanischer Trennelemente
• Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden, die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.emerson.com zu finden. Der Satz mit galvanischen Trennelementen (analoge Ausführung) enthält Trennelemente für den Anschluss der folgenden Ausgänge. - Seite 21 Verkabelung Abbildung 3-2: Eigensichere Ausgangsverkabelung mittels galvanischer Trennelemente (mA- Ausgangsoption) Ex-Bereich Ex-freier Bereich mA1+ 24 VDC HART 250 Ω 24 VDC 250 Ω RS-485 A RS-485 RS-485 B 24 VDC LINK A. HART/Feldkommunikator B. Signalgerät VORSICHT! • Schirmen Sie das Kabel in Umgebungen mit elektrischem Rauschen in einem sicheren Bereich ab. •...
-
Seite 22: Verkabelung Der Ausführungen Mit Eigensicherem
Verkabelung der Ausführungen mit eigensicherem Zeitperiodensignal- (TPS) oder Binärausgang mittels galvanischer Trennelemente Micro Motion bietet einen Installationssatz mit galvanischen Trennelementen für die Verkabelung der Messsystemausführung mit Zeitperiodensignal- (TPS) oder Binärausgängen in Ex-Bereichen. Weitere Informationen zur Bestellung eines Trennelementesatzes für Ihr Messsystem erhalten Sie von Ihrem Vertriebsvertreter vor Ort oder vom Micro MotionKundendienst unter flow.support@emerson.com... - Seite 23 Verkabelung Abbildung 3-3: Ausgangsverkabelung für Ex-Bereiche mittels galvanischer Trennelemente (Zeitperiodensignal- (TPS) und Binärausgangsoptionen) Ex-Bereich Ex-freier Bereich 24 VDC mA1+ HART 250 Ω 1 kΩ 1 kΩ TPS/DO 24 VDC RS-485 A RS-485 RS-485 B 24 VDC LINK A. HART-Feldkommunikator B. Signalgerät VORSICHT! •...
-
Seite 24: Heizsystemverkabelung
Anschlüsse, die für 105 °C ausgelegt sind, muss THHN-Leitungsdraht verwendet werden. • Angaben zu Temperatur, Watt und Spannungsversorgung des Heizsystems finden sich auf dem Typenschild. Verfahren Den Deckel der Anschlussdose öffnen. Micro Motion Messsysteme für spezifische Gasdichte... - Seite 25 Verkabelung Für die Verkabelung des Heizsystems die folgende Tabelle und Abbildung nutzen. N oder L2 NEUTRALLEITER ODER AUSSENLEITER 2 AUSSENLEITER 1 ERDE A. N oder L2 B. L1 C. Erde D. Thermostat E. Schwarz F. Innere der Anschlussdose G. Heizblock H.
-
Seite 26: Kapitel 4 Erdung
Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Micro Motion weist auf folgende Richtlinien für die Erdung hin: • In Europa ist die EN 60079-14 für die meisten Installationen anzuwenden, speziell die Abschnitte 12.2.2.3 und 12.2.2.4. - Seite 27 Erdung Installationsanleitung...
- Seite 28 © 2018 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen...
