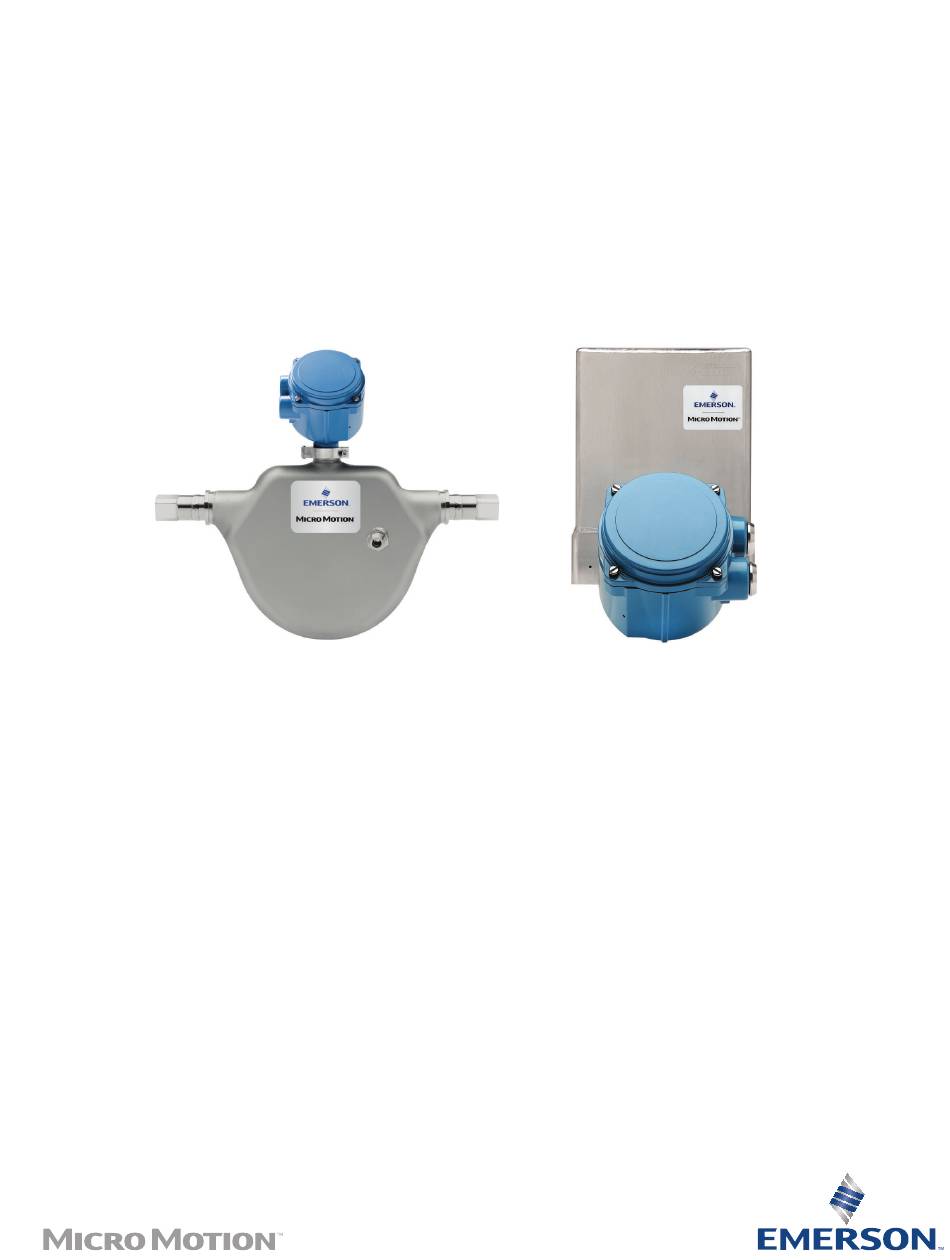

Installationsanleitung
MMI-20035669 , Rev AD
März 2020
™

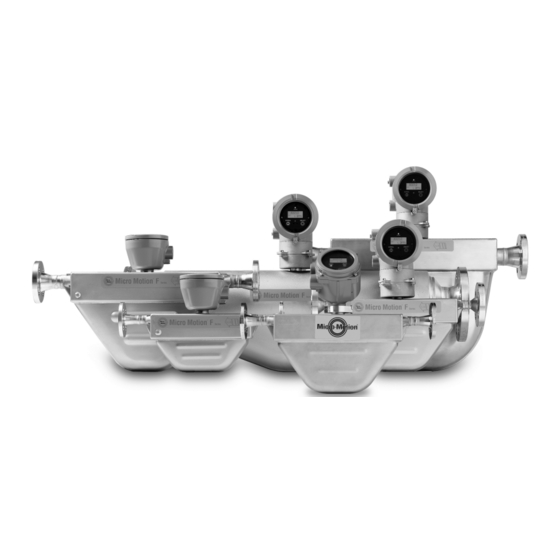

Micro Motion
Hochdruck-Coriolis-
Durchflussmesssysteme

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Micro Motion

Inhaltszusammenfassung für Emerson Micro Motion

  • Seite 1 Installationsanleitung MMI-20035669 , Rev AD März 2020 ™ Micro Motion Hochdruck-Coriolis- Durchflussmesssysteme...
  • Seite 2 Vorgaben zum Rücksendeverfahren Zur Warenrücksendung befolgen Sie bitte das Rücksendeverfahren von Micro Motion. Dieses Verfahren sorgt für die Einhaltung der gesetzlichen Transportvorschriften und gewährleistet ein sicheres Arbeitsumfeld für die Mitarbeiter von Micro Motion. Bei Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern.
  • Seite 3 Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Südafrika 800 991 390 Saudi-Arabien 800 844 9564 800 0444 0684...

  • Seite 5: Inhaltsverzeichnis

    Installationsanleitung Inhalt MMI-20035669 März 2020 Inhalt Kapitel 1 Einführung.........................7 1.1 Über dieses Dokument........................ 7 1.2 Gefahrenhinweise........................7 1.3 Zugehörige Dokumentation......................8 Kapitel 2 Planung........................9 2.1 Checkliste für die Installation....................... 9 2.2 Bewährte Verfahren........................10 2.3 HPC010 Vibrationsgrenzen – Vibrationen, Breitbandrauschen..........10 2.4 HPC015 Vibrationsgrenzen......................11 2.5 Temperaturgrenzen........................11 Kapitel 3...
  • Seite 6 Inhalt Installationsanleitung März 2020 MMI-20035669 Micro Motion HPC...

  • Seite 7: Kapitel 1 Einführung

    Installationsanleitung Einführung MMI-20035669 März 2020 Einführung Über dieses Dokument Dieses Dokument enthält Informationen über die Planung, Montage, Verkabelung und Erdung des Sensors HPC. Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben.

  • Seite 8: Zugehörige Dokumentation

    Zusammen mit dem Sensor gelieferte oder unter www.emerson.com/ flowmeasurement verfügbare Dokumentation der Zulassungen für Ex-Bereiche • Produktdatenblatt Micro Motion Ultrahochdruck-Durchflussmesssysteme • Leitfaden für die Vorbereitung und den Anschluss des 9-adrigen Micro Motion Durchflussmesssystemkabels • Handbücher für die Installation, Konfiguration und Verwendung der Messumformer Micro Motion HPC...

  • Seite 9: Kapitel 2 Planung

    Installationsanleitung Planung MMI-20035669 März 2020 Planung Checkliste für die Installation □ Wenn das Messsystem in einem Ex-Bereich installiert werden soll: WARNUNG Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der Umgebung, in der das Messsystem installiert werden soll, passt. □ Prüfen, ob die Umgebungs- und Prozesstemperaturen innerhalb der Grenzwerte des Messsystems liegen.

  • Seite 10: Bewährte Verfahren

    Bewährte Verfahren Die folgenden Informationen können dabei helfen, optimale Ergebnisse mit dem Sensor zu erzielen. • Bei der Verwendung von Micro Motion Sensoren gibt es keine besonderen Anforderungen an die Rohrleitungsführung. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich. • Ist der Sensor in einer vertikalen Rohrleitung installiert, sollten Flüssigkeiten und Schlämme den Sensor von unten nach oben durchströmen.

  • Seite 11: Hpc015 Vibrationsgrenzen

    Schwingungsdämpfende Schellen sind als Ersatzteil erhältlich. Wenn Sie weitere Informationen über den Sensoreinbau in Umgebungsbereichen mit hohem Schwingungsaufkommen wünschen, wenden Sie sich bitte an Micro Motion. HPC015 Vibrationsgrenzen Entspricht IEC 60068-2-6, gewobbelt zwischen 5 und 2000 Hz bis 1,0 g.
  • Seite 12 Planung Installationsanleitung März 2020 MMI-20035669 Micro Motion HPC...

  • Seite 13: Kapitel 3 Montage

    Installationsanleitung Montage MMI-20035669 März 2020 Montage Montage des HPC010-Sensors Drehmomente und eine Biegebelastung der Prozessanschlüsse durch allgemein übliche Methoden minimieren. Tipp Um die Gefahr von Problemen durch Kondensation zu reduzieren, bei der Ausrichtung der Messumformer oder Sensor-Anschlussdosen darauf achten, dass die Kabeleinführungen nicht nach oben zeigen.

  • Seite 14: Montage Des Hpc015-Sensors

    Montage Installationsanleitung März 2020 MMI-20035669 Montage des HPC015-Sensors Prozedur 1. Sensor montieren. 2. Optional: Für die Montage des HPC015-Sensors an einer Wand eine Halterung verwenden. Micro Motion HPC...

  • Seite 15: Montage Des Core-Core Prozessors Mit Erweiterter Funktionalität

    Installationsanleitung Montage MMI-20035669 März 2020 Montage des Core-Core Prozessors mit erweiterter Funktionalität Prozedur 1. Falls erforderlich, das Gehäuse des Core-Prozessors auf dem Montagewinkel ausrichten. a) Die vier Kopfschrauben lösen. b) Den Montagewinkel so drehen, dass der Core-Prozessor wie gewünscht ausgerichtet ist. c) Die Kopfschrauben mit einem Anzugsmoment von 3 N m bis 4 N m anziehen.

  • Seite 16: Montage Der Eigensicheren Barriere

    2. Ein Ende der Endklammer über die Tragschiene schieben. 3. Die Endklammer eng an die Barriere anlegen. 4. Die Schraube festziehen, bis die Endklammer sicher an der Tragschiene befestigt ist. 5. Die Abdeckung schließen und die Klemmen befestigen. Micro Motion HPC...

  • Seite 17: Installation Von Abgesetzten Elektroniken

    Installationsanleitung Montage MMI-20035669 März 2020 Abbildung 3-4: Montage der Barriere auf einer Tragschiene Installation von abgesetzten Elektroniken Wenn der Sensor über eine abgesetzte Elektronik verfügt, ist das Distanzstück auf dem Sensorgehäuse zu montieren. Abgesetzte Core-Prozessoren werden werksseitig bestimmten Sensoren zugeordnet. Die Core-Prozessoren müssen bei dem jeweiligen Sensor, mit dem sie geliefert wurden, verbleiben.
  • Seite 18 3. Den Kunststoffverschluss des Distanzstücks entfernen und dem Recycling zuführen. 4. Das Distanzstück auf die Durchführung aufsetzen. Dazu die Nuten auf der Unterseite des Distanzstücks sorgfältig auf die Nuten der Durchführung ausrichten. 5. Klemmring schließen und Klemmschraube mit 1,47 N m bis 2,03 N m anziehen. Micro Motion HPC...

  • Seite 19: Kapitel 4 Verkabelung Der Spannungsversorgung Und E/A-Verkabelung Des Messumformers

    Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 März 2020 Verkabelung der Spannungsversorgung und E/A- Verkabelung des Messumformers Verkabelungsoptionen Die Vorgehensweise zur Verkabelung richtet sich nach der vorhandenen Elektronikoption. Tabelle 4-1: Vorgehensweise zur Verkabelung entsprechend der Elektronikoption Elektronikoption Vorgehensweise zur Verkabelung Integrierter Messumformer Der Messumformer ist bereits mit dem Sensor verbunden.

  • Seite 20: Anschluss Des 4-Adrigen Kabels

    Micro Motion bietet zwei Arten von 4-adrigen Kabeln an: abgeschirmt und armiert. Beide Arten enthalten Beidrähte am Schirm. Das von Micro Motion gelieferte Kabel besteht aus einem Adernpaar mit einem roten und schwarzen 0,823 mm² Draht für die Gleichspannungsversorgung und einem Adernpaar mit einem weißen und grünen 0,326 mm²...

  • Seite 21: Vorbereitung Eines Kabels Mit Einem Kabelschutzrohr Aus Metall

    2. Die Adern durch die Kabelverschraubung führen. 3. Abschirmung und Beidrähte in der Kabelverschraubung terminieren. 4. Die Kabelverschraubung gemäß den Anweisungen des Herstellers montieren. 4.2.5 Vorbereitung eines Kabels mit von Micro Motion bereitgestellten Kabelverschraubungen Prozedur 1. Den Core-Prozessor mithilfe eines Schlitzschraubendrehers entfernen.
  • Seite 22 Sicherstellen, dass die Drähte vollständig abgedeckt sind. b. Die Umhüllung 121,1 °C erwärmen, um sie zu schrumpfen. Das Kabel dabei nicht verbrennen. c. Den Klemmeinsatz so positionieren, dass das innenliegende Ende bündig mit dem Geflecht des Schrumpfschlauchs abschließt. Micro Motion HPC...
  • Seite 23 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 März 2020 Option Bezeichnung A. Schrumpfschlauch mit Abschirmung B. Nach der Wärmeeinwirkung M20- 8 mm abschneiden. Kabelverschraubung A. Abschneiden 8. Für den Zusammenbau der Kabelverschraubung die Abschirmung oder den Geflechtschirm zurück über den Klemmeinsatz und 3 mm über den O-Ring falten. A.

  • Seite 24: Anschluss Des 9-Adrigen Kabels

    Anschluss des 9-adrigen Kabels Prozedur 1. Das Kabel gemäß den Anweisungen im Leitfaden für die Vorbereitung und den Anschluss des 9-adrigen Micro Motion Durchflussmesssystemkabels vorbereiten und anschließen. 2. Die abisolierten Enden der einzelnen Adern an die entsprechenden Anschlussklemmen im Anschlusskasten anschließen. Sicherstellen, dass keine blanken Drähte frei liegen.

  • Seite 25: Verkabelung Der Eigensicheren Barriere Des Typs Mvd Direct Connect

    Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 März 2020 3. Die Adern gemäß der Farbkodierung anschließen. Weitere Informationen über den Messumformer oder den abgesetzten Core-Prozessor finden sich in der Dokumentation des Messumformers. 4. Die Schrauben zum Fixieren der Aderenden festziehen. 5.

  • Seite 26: Anschluss Der Spannungsversorgung An Die Eigensichere Barriere

    Bei Anschlüssen der Spannungsversorgung an die eigensichere Barriere kann die Spannungsversorgung auch zur Versorgung anderer Geräte verwendet werden. Prozedur Die Adern der Spannungsversorgung zwischen dem Core-Prozessor mit erweiterter Funktionalität und der Barriere anschließen. Dabei auf die korrekte Polarität achten (+ und Micro Motion HPC...
  • Seite 27 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 März 2020 Abbildung 4-2: Anschlussklemmen der Barriere A. Eigensichere Anschlussklemmen für den Anschluss am Core-Prozessor mit erweiterter Funktionalität B. Nicht-eigensichere Anschlussklemmen für den Anschluss an den Remote-Host sowie an die Spannungsversorgung Installationsanleitung...
  • Seite 28 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung März 2020 MMI-20035669 Micro Motion HPC...

  • Seite 29: Kapitel 5 Erdung

    Installationsanleitung Erdung MMI-20035669 März 2020 Erdung Das Messsystem muss im Einklang mit den vor Ort geltenden Normen geerdet werden. Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Die folgenden Richtlinien sind für die Erdung zu verwenden: •...
  • Seite 30 Erdung Installationsanleitung März 2020 MMI-20035669 A. Erdungsschraube Micro Motion HPC...

  • Seite 31: Kapitel 6 Spülen Des Sensorgehäuses

    Installationsanleitung Spülen des Sensorgehäuses MMI-20035669 März 2020 Spülen des Sensorgehäuses Voraussetzungen Vor der Durchführung des Spülvorgangs muss sichergestellt werden, dass Folgendes verfügbar ist: ™ • Teflonband • Ausreichend Argon- oder Stickstoffgas zum Spülen des Sensorgehäuses Wenn ein Spülanschlussverschluss am Sensorgehäuse geöffnet wird, muss das Gehäuse erneut gespült werden.
  • Seite 32 Gehäuses während des Betriebs auf einen Wert über dem Atmosphärendruck steigt, führt dies zu einer Ungenauigkeit der Dichtekalibrierung des Durchflussmesssystems. 8. Es ist zwingend darauf zu achten, dass die Spülanschlüsse gut abgedichtet sind, damit keine Luft in das Sensorgehäuse gesaugt werden kann. Micro Motion HPC...

  • Seite 33: Kapitel 7 Druckentlastung

    Installationsanleitung Druckentlastung MMI-20035669 März 2020 Druckentlastung HPC-Sensoren sind mit einer im Gehäuse eingebauten Berstscheibe erhältlich. Berstscheiben dienen dazu, Prozessmedium aus dem Sensorgehäuse abzuleiten, falls ein Bruch der Messrohre auftreten sollte. Einige Anwender schließen eine Leitung an die Berstscheibe an, um vorhandenes Prozessmedium abzuleiten. Weitere Informationen über Berstscheiben sind über den Kundenservice erhältlich.
  • Seite 34 Durch die Entfernung eines Spülanschlusses, Blindstopfens oder einer Berstscheibe verliert das Coriolis-Messsystem seine Ex-i-Sicherheitszertifizierung, Ex-tc- Sicherheitszertifizierung und Schutzart (IP). Bei Veränderungen am Spülanschluss, Blindstopfen oder der Berstscheibe muss darauf geachtet werden, dass mindestens die Schutzart IP66/IP67 gewahrt bleibt. Micro Motion HPC...
  • Seite 35 Installationsanleitung MMI-20035669 März 2020 Installationsanleitung...
  • Seite 36 © 2020 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
