Verdrahtung

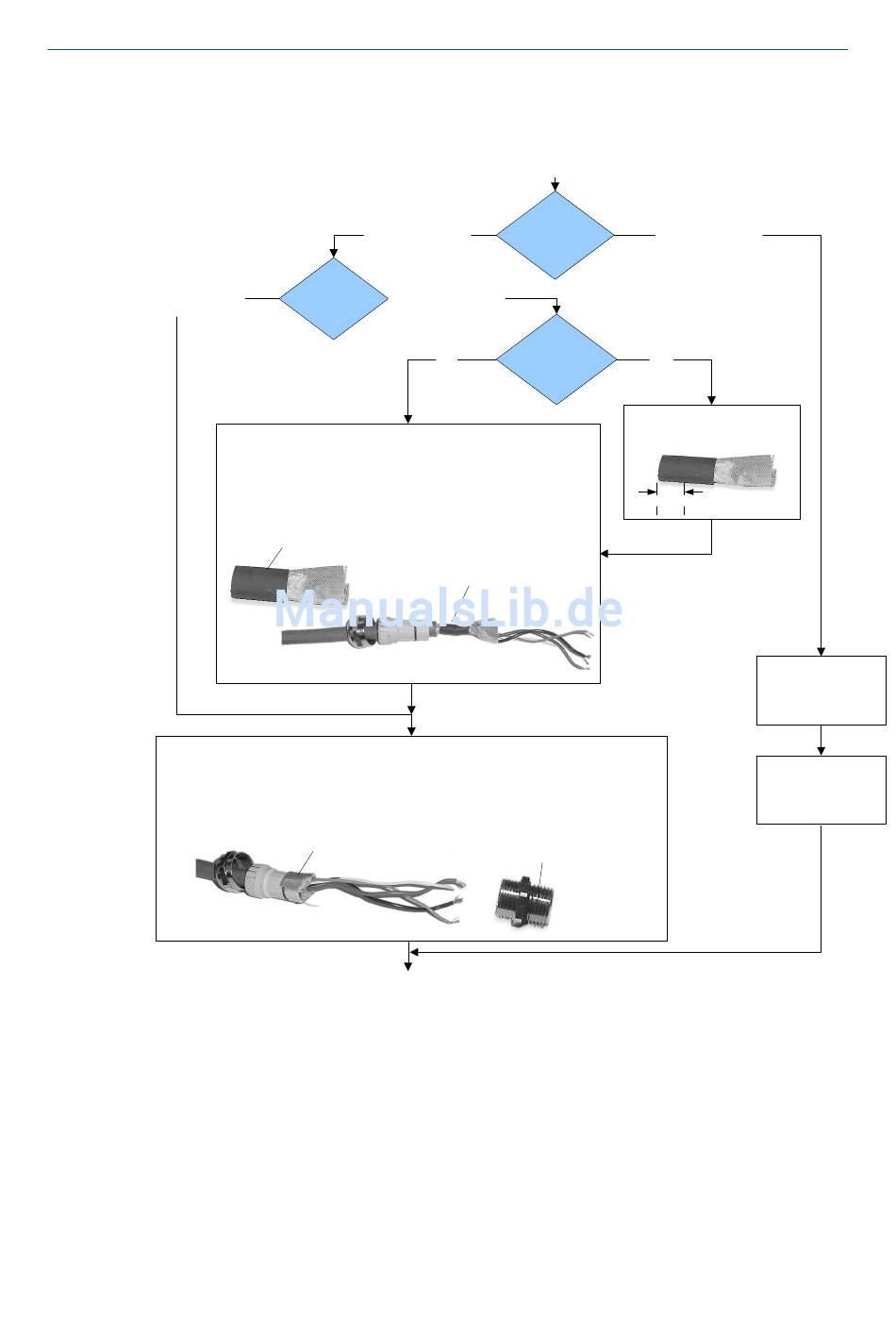

Schritt 2: Abschirmungsabschluss

Geflecht
(armiertes Kabel)
Kabelverschraubung montieren
1. Folie oder Geflecht bis über den 3 mm (1/8 in.) O-Ring des Klemmeinsatzes zurück falten.
2. Doppelnippel der Kabelverschraubung in die Kabeleinführungsöffnung des Core
Prozessorgehäuses montieren.
3. Die Adern durch den Doppelnippel der Kabelverschraubung führen und die Überwurfmutter
auf dem Doppelnippel festziehen.
10
Micro Motion
Kabelverschraubung
Art der
Kabelabschir-
mung
Schrumpfschlauch anbringen
1. Abgeschirmten Schrumpfschlauch über die Abschirmadern schieben.
Sicher stellen, dass die Adern komplett bedeckt sind.
2. Schrumpfschlauch zum Schrumpfen erwärmen 120 °C (250 °F). Kabel
nicht verbrennen.
3. Klemmeinsatz so positionieren, dass das innen liegende Ende mit der
Abschirmung des Schrumpfschlauchs bündig ist.
Abgeschirmter
Schrumpfschlauch
Abschirmung
zurück falten
Gehe zu Schritt 3
Von Schritt 1
Lieferant
Kabelverschrau-
bung
Folie
(abgeschirmtes Kabel)
Art der
NPT Kabelverschrau-
bung
Nach der
Erwärmung
Doppelnippel der
Kabelver-
schraubung
Kundenbeistellung
Kabelverschraubung
M20
7 mm vom abgeschirmten
Schrumpfschlauch abschneiden
abschneiden
Kabelschirm und
Abschirmadern in der
Kabelverschraubung
abschliessen
Kabelverschraubung
entsprechend den
Herstellerangaben
montieren
