Emerson Micro Motion Installationsanleitung
Hochpräzises dichtemesssystem mit hervorragenden
leistungsmerkmalen
Vorschau ausblenden
Andere Handbücher für Micro Motion:
- Installationsanleitung (58 Seiten) ,
- Installationsanleitung (48 Seiten) ,
- Installationsanleitung (28 Seiten)
Verwandte Anleitungen für Emerson Micro Motion
Inhaltszusammenfassung für Emerson Micro Motion

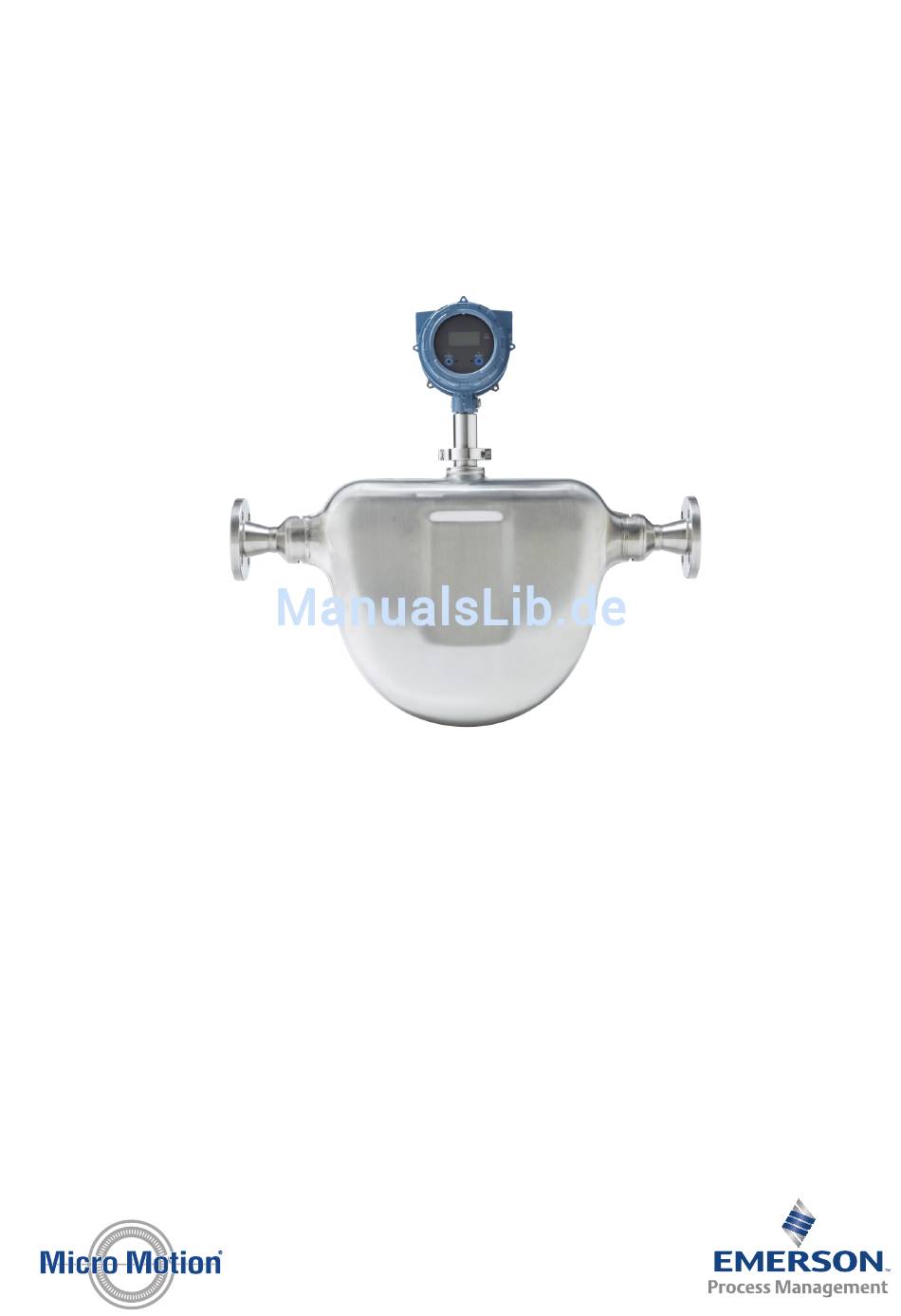

- Seite 1 Installationsanleitung MMI-20020975, Rev AC Mai 2015 ® Micro Motion Kompakte Dichtemesssysteme Hochpräzises Dichtemesssystem mit hervorragenden Leistungsmerkmalen...
- Seite 2 Sicherheitshinweise und Zulassungsinformationen Dieses Micro Motion Produkt entspricht allen zutreffenden europäischen Richtlinien, sofern es entsprechend den Anweisungen in dieser Betriebsanleitung installiert ist. Siehe CE-Konformitätserklärung für Richtlinien, die dieses Produkt betreffen. Die EG- Konformitätserklärung mit allen zutreffenden europäischen Richtlinien sowie die kompletten ATEX-Installationszeichnungen und Anweisungen sind im Internet unter www.micromotion.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Kapitel 1 Planung ..........................1 Prüfliste für die Installation .......................1 Bevorzugte Handhabung ......................... 2 Druckabfall im Messsystem ......................5 Anforderungen an die Spannungsversorgung .................. 6 Messsystem überprüfen (vor der Installation) .................. 9 Kapitel 2 Montage ..........................11 Messsystem montieren ........................11 Elektronik auf dem Messsystem drehen (optional) .................12 Anzeige auf der Auswerteelektronik drehen (optional) .............. - Seite 4 Inhalt Micro Motion Kompaktes Dichtemesssystem...
-
Seite 5: Kapitel 1 Planung
Modell 2700Auswerteelektroniken: Installationsanleitung. Für die Verdrahtung von Messsystem und Auswerteelektronik beachten Sie die max. Kabellängen. Der empfohlene maximale Abstand zwischen den beiden Geräten beträgt 300 m (1000 ft). Micro Motion empfiehlt Kabel von Micro Motion zu verwenden. □ Für optimale Leistung das Messsystem in der bevorzugten Einbaulage montieren. -
Seite 6: Bevorzugte Handhabung
• Wärmedämmung am Messsystem sowie an den Einlass- und Bypassleitungen anbringen, um stabile Temperaturen aufrechtzuerhalten. • Bei der Verwendung von Micro Motion Messsystemen gibt es keine speziellen Anforderungen an die Rohrleitungsführung. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich. • Die Messsystem Messrohre voll mit Prozessmedium gefüllt halten. - Seite 7 Planung Abbildung 1-1: Bypass-Installation: S-Bogen Abbildung 1-2: Bypass-Installation: Druckbogen Abbildung 1-3: Bypass-Installation: Laminare Strömung Wichtig Die Installation in laminarer Strömung ist die einzige Installation, die für Prozesse mit raffinierten, sauberen Medien mit niedriger Viskosität empfohlen wird. Installationsanleitung...
- Seite 8 Planung Abbildung 1-4: Bypass-Installation: Pitotrohr Entlüftungsanschluss Abbildung 1-5: Bypass-Installation: Messblende Messblende Micro Motion Kompaktes Dichtemesssystem...
-
Seite 9: Druckabfall Im Messsystem
Der Druckabfall im Messsystem ist von den Prozessbedingungen abhängig. Die folgenden Abbildungen zeigen den Druckabfall im Messsystem bei verschiedenen Dichte- und Viskositätswerten des Prozessmediums. Diese Diagramme zeigen außerdem den Druckabfall des Messsystems im Vergleich zu Micro Motion 7835/7845 Flüssigkeitsdichte- Messsystemen. Wichtig Zur genauesten Berechnung des Druckabfalls unter Verwendung Ihrer Prozessvariablen steht Ihnen das Micro Motion Auslegungsprogramm unter www.micromotion.comzur Verfügung. -
Seite 10: Anforderungen An Die Spannungsversorgung
0,70 0,60 0,50 0,40 0,30 7835 7845 CDM100 0,20 0,10 0,00 Flow Rate ( /hr) Anforderungen an die Spannungsversorgung Nachfolgend sind die Anforderungen an die DC-Spannungsversorgung für den Betrieb des Messsystems aufgeführt: • Ex-Schutz/Druckfeste Kapselung Messsysteme: Micro Motion Kompaktes Dichtemesssystem... - Seite 11 Planung 24 VDC, typisch 0,65 W, max. 1,1 W Empfohlene Mindestspannung: 21,6 VDC bei einem Spannungsversorgungskabel mit einer Länge von300 m und einem Querschnitt von 0,20 mm (1000 ft und 24 AWG) Beim Einschalten muss die Spannungsversorgung einen Kurzzeitstrom von mindestens 0,5 A liefern und mindestens 19,6 V an den Spannungseingangsklemmen zur Verfügung stellen.
- Seite 12 Abbildung 1-10: Mindestleitungsquerschnitt (mm pro Meter) Empfehlungen für Spannungsversorgungskabel für eigensichere Messsysteme Abbildung 1-11: Mindestleitungsquerschnitt (AWG pro Fuß) Mindest- leit ungs-querschnitt 22,8 V 24 V 1200 1500 1800 2100 2400 2700 3000 Entfernung der Installation (ft) Micro Motion Kompaktes Dichtemesssystem...
-
Seite 13: Messsystem Überprüfen (Vor Der Installation)
VORSICHT! Das Messsystem vorsichtig handhaben. Den örtlichen Standardpraktiken zum Anheben oder Bewegen des Messsystems folgen. Das Messsystem visuell auf Beschädigungen untersuchen. Bei Beschädigungen am Messsystem umgehend den Micro Motion Kundenservice unter flow.support@emerson.com kontaktieren. Das Messsystem mit der Spannungsversorgung verdrahten und einschalten. - Seite 14 Betriebszustand des Messsystems der Werkskalibrierung entspricht. Wenn das Messsystem die Prüfung besteht, liegt keine Messwertdrift vor bzw. wurden keine Änderungen seit der Werkskalibrierung vorgenommen. Weitere Informationen bzgl. der Durchführung einer KDV sind in der Konfigurations- und Bedienungsanleitung des Produkts zu finden. Micro Motion Kompaktes Dichtemesssystem...
-
Seite 15: Kapitel 2 Montage
Montage Montage In diesem Kapitel behandelte Themen: • Messsystem montieren • Elektronik auf dem Messsystem drehen (optional) • Anzeige auf der Auswerteelektronik drehen (optional) Messsystem montieren Wenden Sie Ihre allgemein üblichen Methoden an, um Dreh- und Biegemomente auf die Prozessanschlüsse zu minimieren. Hinweis Installieren Sie die Kabeleinführung der Auswerteelektronik (wenn möglich) nicht nach oben gerichtet, um so das Risiko von Kondensation oder übermäßiger Feuchte zu reduzieren. -
Seite 16: Elektronik Auf Dem Messsystem Drehen (Optional)
Luftblasen im Prozessmedium zu minimieren. Elektronik auf dem Messsystem drehen (optional) Die Auswerteelektronik kann um bis 90° auf dem Messsystem gedreht werden. Die Innensechskantschraube, mit der die Auswerteelektronik befestigt ist, mit einem 4 mm Innensechskantschlüssel lösen. Micro Motion Kompaktes Dichtemesssystem... -
Seite 17: Anzeige Auf Der Auswerteelektronik Drehen (Optional)
Montage Abbildung 2-2: Komponente zur Befestigung der Auswerteelektronik A. Innensechskantschraube M5 Die Auswerteelektronik um bis zu 90° im Uhrzeigersinn in die gewünschte Ausrichtung drehen. Die Innensechskantschraube halten und mit einem Drehmoment von 6,8 Nm (60 lb in) anziehen. Anzeige auf der Auswerteelektronik drehen (optional) Die Anzeige kann um 90°... - Seite 18 Anzeigemodul-Stiftbohrungen in der neuen Position sichern. Entfernte Anzeigeschrauben mit den entsprechenden Bohrungen an der unteren Einfassung ausrichten, wieder einsetzen und festziehen. Die Anzeigeabdeckung auf das Hauptgehäuse setzen. Die Anzeigeabdeckung im Uhrzeigersinn drehen, bis sie fest sitzt. Die Spannungsversorgung des Messsystems einschalten. Micro Motion Kompaktes Dichtemesssystem...
-
Seite 19: Kapitel 3 Verdrahtung
Verdrahtung Verdrahtung In diesem Kapitel behandelte Themen: • Verfügbare Ausgangsklemmen und Anforderungen an die Verdrahtung • Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung • Eigensichere Ausgangsverdrahtung ™ • Verdrahtung des Prozessors für extern montierte 2700 FOUNDATION Feldbus Option • Verdrahtung externer Geräte (HART Multidrop) •... -
Seite 20: Ex-Schutz/Druckfeste Kapselung Oder Ex-Freie Ausgangsverdrahtung
Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich VORSICHT! Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden. Verfahren Mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe Abbildung 3-1). Micro Motion Kompaktes Dichtemesssystem... - Seite 21 Verdrahtung Abbildung 3-1: Verdrahtung der Ausführung mit Analogausgängen mA1+ HART RS-485 A RS-485 RS-485 B A. 24 VDC (250 Ω Widerstand) B. R Bürde C. HART kompatibler Host Rechner oder Controller und/oder Signalverarbeitungseinheit D. Signalverarbeitungseinheit Anmerkung Beim Betrieb der mA Ausgänge mit einer 24 V Spannungsversorgung ist der Gesamtwiderstand des Ω...
-
Seite 22: Verdrahtung Der Ausführung Mit Zeitperiodensignal
Druckfeste Kapselung oder Ex-freien Bereich VORSICHT! Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden. Verfahren Mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe Abbildung 3-2). Micro Motion Kompaktes Dichtemesssystem... - Seite 23 Verdrahtung Abbildung 3-2: Verdrahtung der Ausführung mit TPS oderBinärausgängen mA1+ HART TPS/DO RS-485 A RS-485 RS-485 B A. 24 VDC B. R (250 Ω Widerstand) Bürde C. HART kompatibler Host Rechner oder Controller und/oder Signalverarbeitungseinheit Ω Widerstand werden empfohlen) D. R (500 Bürde E.
-
Seite 24: Eigensichere Ausgangsverdrahtung
• Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden, die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.micromotion.comzu finden. 3.3.1 Anschlussparameter für Ex-Bereiche GEFAHR! Elektrische Spannungen können zu schweren oder tödlichen Verletzungen führen. - Seite 25 Verdrahtung Parameter des RS-485-Ausgangs und -Kabels Alle Anschlüsse des Messsystems werden von der angeschlossenen eigensicheren Sicherheitsbarriere versorgt. Alle Kabelparameter werden von den Ausgangsparametern dieser Geräte abgeleitet. Der RS-485 Anschluss wird außerdem von der angeschlossenen Barriere (MTL7761AC) mit Spannung versorgt. Dieser Anschluss verfügt jedoch über besondere Ausgangs- und Kabelparameter.
-
Seite 26: Verdrahtung Aller Eigensicheren Ausgänge Mittels
Verdrahtung aller eigensicheren Ausgänge mittels Sicherheitsbarrieren Micro Motion bietet einen Installationssatz mit Sicherheitsbarrieren für die Verdrahtung des Messsystems in Ex-Bereichen. Informationen zur Bestellung eines Barrieresatzes erhalten Sie von Emerson Process Management oder vom Micro Motion Kundendienst unter flow.support@emerson.com VORSICHT! •... - Seite 27 Verdrahtung Abbildung 3-3: Verdrahtung eigensicherer mA/DO/TPS Ausgänge mittels Sicherheitsbarrieren Ex-Bereich Ex-freier Bereich A. HART/Handterminal B. Signalverarbeitungseinheit C. Der empfohlene Widerstand variiert in Abhängigkeit des Ausgangs von Kanal B. Für mA Ausgänge beträgt der empfohlene Widerstand 250 Ω. Für TPS oder Binärausgänge beträgt der empfohlene Widerstand 500–1000 Ω. VORSICHT! •...
-
Seite 28: Verdrahtung Der Eigensicheren Analogausgänge Mittels Galvanischer Trennung
3.3.3 Verdrahtung der eigensicheren Analogausgänge mittels galvanischer Trennung Micro Motion bietet einen Installationssatz für die galvanische Trennung zur Verdrahtung der analogen Ausführung des Messsystems in Ex-Bereichen. Informationen zur Bestellung eines Isolatorsatzes erhalten Sie von Ihrem regionalen Vertriebsmitarbeiter oder vom Micro Motion Kundendienst unter flow.support@emerson.com... - Seite 29 Verdrahtung Abbildung 3-4: Eigensichere Ausgangsverdrahtung mittels galvanischer Trennung (mA Ausgangsoption) Ex-Bereich Ex-freier Bereich 24 VDC mA1+ HART 250 Ω 24 VDC 250 Ω RS-485 A RS-485 RS-485 B 24 VDC A. HART/Handterminal B. Signalverarbeitungseinheit VORSICHT! • In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden. •...
-
Seite 30: Verdrahtung Der Ausführungen Mit Eigensicheren
Verdrahtung der Ausführungen mit eigensicheren Zeitperiodensignal- (TPS) oder Binärausgängen mittels galvanischer Trennung Micro Motion bietet einen Installationssatz für die galvanische Trennung zur Verdrahtung der Messsystem-Ausführungen mit Zeitperiodensignal (TPS) und Binärausgängen in Ex- Bereichen. Informationen zur Bestellung eines Isolatorsatzes erhalten Sie von Ihrem regionalen Vertriebsmitarbeiter oder vom Micro Motion Kundendienst unter flow.support@emerson.com... - Seite 31 Verdrahtung Abbildung 3-5: Eigensichere Ausgangsverdrahtung mittels galvanischer Trenner (TPS und Binärausgangsoptionen) Ex-Bereich Ex-freier Bereich A. HART/Handterminal B. Signalverarbeitungseinheit VORSICHT! • In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden. • Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird empfohlen, das Messsystem mit einem speziellen Kabel für Messgeräte anzuschließen.
-
Seite 32: Verdrahtung Des Prozessors Für Extern Montierte 2700 Foundation Feldbus Option
Gefahr von gefährlichen Spannungen zu reduzieren. GEFAHR! Unsachgemäße Vedrahtungen in Ex-Bereichen können Explosionen verursachen. Das Messsystem nur in Bereichen installieren, die der Klassifizierungskennzeichnung für Ex- Bereiche am Messsystem entsprechen. Tabelle 3-5: Anschlussparameter des RS-485 Ausgangs und -Kabels Spannung (U 17,22 VDC Micro Motion Kompaktes Dichtemesssystem... - Seite 33 Verdrahtung Tabelle 3-5: Anschlussparameter des RS-485 Ausgangs und -Kabels (Fortsetzung) Strom (I 484 mA Maximale Kapazität (C 1 nF Maximale Induktivität (L Vernachlässigbar Spannung (U 9,51 VDC Strom (momentan) (I 480 mA Strom (dauerhaft) (I) 106 mA Leistung (P 786 mW 19,8 Ω...
- Seite 34 3. Die komplette Abschirmung bis auf 19 mm (3/4 3. Die komplette Abschirmung bis auf 12 mm (1/2 in.) abisolieren. Die Abschirmadern zweimal um die Abschirmung wickeln und die überschüssigen Abschirmadern abschneiden. Abschirmadern um Abschirmung gewickelt Mit dem Abschirmungsverfa hren fortfahren Micro Motion Kompaktes Dichtemesssystem...
- Seite 35 4-adrige Kabeltypen und Verwendung Micro Motion bietet zwei Kabeltypen: abgeschirmt und armiert. Beide Typen enthalten Abschirmadern. Das von Micro Motion gelieferte 4-adrige Kabel besteht aus einem Adernpaar mit roten und schwarzen 0,75 mm (AWG 18) Adern für die Gleichspannungsversorgung und einem Adernpaar mit weißen und grünen AWG 22 (0,35 mm...
-
Seite 36: Verdrahtung Des Prozessors Für Extern Montierte 2700 ™ Option
Abschirmung(en) sollten nur am Ende mit dem Controller verbunden werden. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem... -
Seite 37: Verdrahtung Externer Geräte (Hart Multidrop)
Verdrahtung Verdrahtung externer Geräte (HART Multidrop) Es können bis zu drei externe HART Geräte mit dem Messsystem verdrahtet werden. Die folgenden Informationen enthalten Anschlussschemata für die Herstellung dieser Verbindungen in Ex-freien und Ex-Bereichen. Installationsanleitung... -
Seite 38: Verdrahtung Externer Hart Geräte Im Ex-Schutz/Druckfeste Kapselung Oder Ex-Freien Bereich
Abschirmung(en) sollte(n) nur am Ende mit dem Controller verbunden werden. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem... -
Seite 39: Verdrahtung Externer Hart Geräte Im Eigensicheren
Verdrahtung 3.5.2 Verdrahtung externer HART Geräte im eigensicheren Bereich Es können bis zu drei externe HART Geräte in einem eigensicheren Bereich verdrahtet werden. Die nachfolgenden Anschlussschemata zeigen eine HART Multidrop Verbindung unter Verwendung eines einzelnen Barriereanschlusses (siehe Abbildung 3-11) und mehrerer Barriereanschlüsse (siehe Abbildung 3-12). - Seite 40 Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im Ex-Bereich an Erde abzuschließen. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem...
- Seite 41 Verdrahtung Abbildung 3-12: Verdrahtung externer HART Geräte im eigensicheren Bereich (mehrere Barrieren) Ex-Bereich Ex-freier Bereich HART Gerät 1 HART Gerät 2 HART Gerät 3 Messsystem (mA+/HART Ausgang) HART/Handterminal VORSICHT! • In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden. •...
-
Seite 42: Verdrahtung Mit Signalkonvertern Und/Oder Durchfluss Computers
Ex-freien und Ex-Bereichen. Bei Verdrahtung des Messsystems mit einem aktiven HART Host oder Signalkonverter/ Durchfluss Computers muss keine externe Spannungsversorgung für die Ausgangsanschlüsse bereitgestellt werden. Die für diese Anschlüsse erforderlichen 24 VDC werden von diesen aktiven Geräten geliefert. Micro Motion Kompaktes Dichtemesssystem... -
Seite 43: Verdrahtung Mit Einem Signalkonverter/Durchfluss
Verdrahtung 3.6.1 Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich Abbildung 3-13: Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich mA1+ HART RS-485 A RS-485 RS-485 B 24 VDC Aktiver HART Host Aktiver Signalkonverter/Durchfluss Computer VORSICHT! •... -
Seite 44: Verdrahtung Mit Einem Signalkonverter/Durchfluss Computer In Einem Eigensicheren Bereich
Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im Ex-Bereich an Erde abzuschließen. • An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen. Micro Motion Kompaktes Dichtemesssystem... -
Seite 45: Kapitel 4 Erdung
Der Kunde ist verantwortlich für die Kenntnis und die Einhaltung aller anzuwendenden Normen. Vorbereitungsverfahren Micro Motion weist auf folgende Richtlinien und Praktiken zur Erdung hin: • In Europa ist die EN 60079-14 für die meisten Installationen anzuwenden, speziell die Abschnitte 12.2.2.3 und 12.2.2.4. - Seite 46 Erdung Micro Motion Kompaktes Dichtemesssystem...
- Seite 47 Erdung Installationsanleitung...
