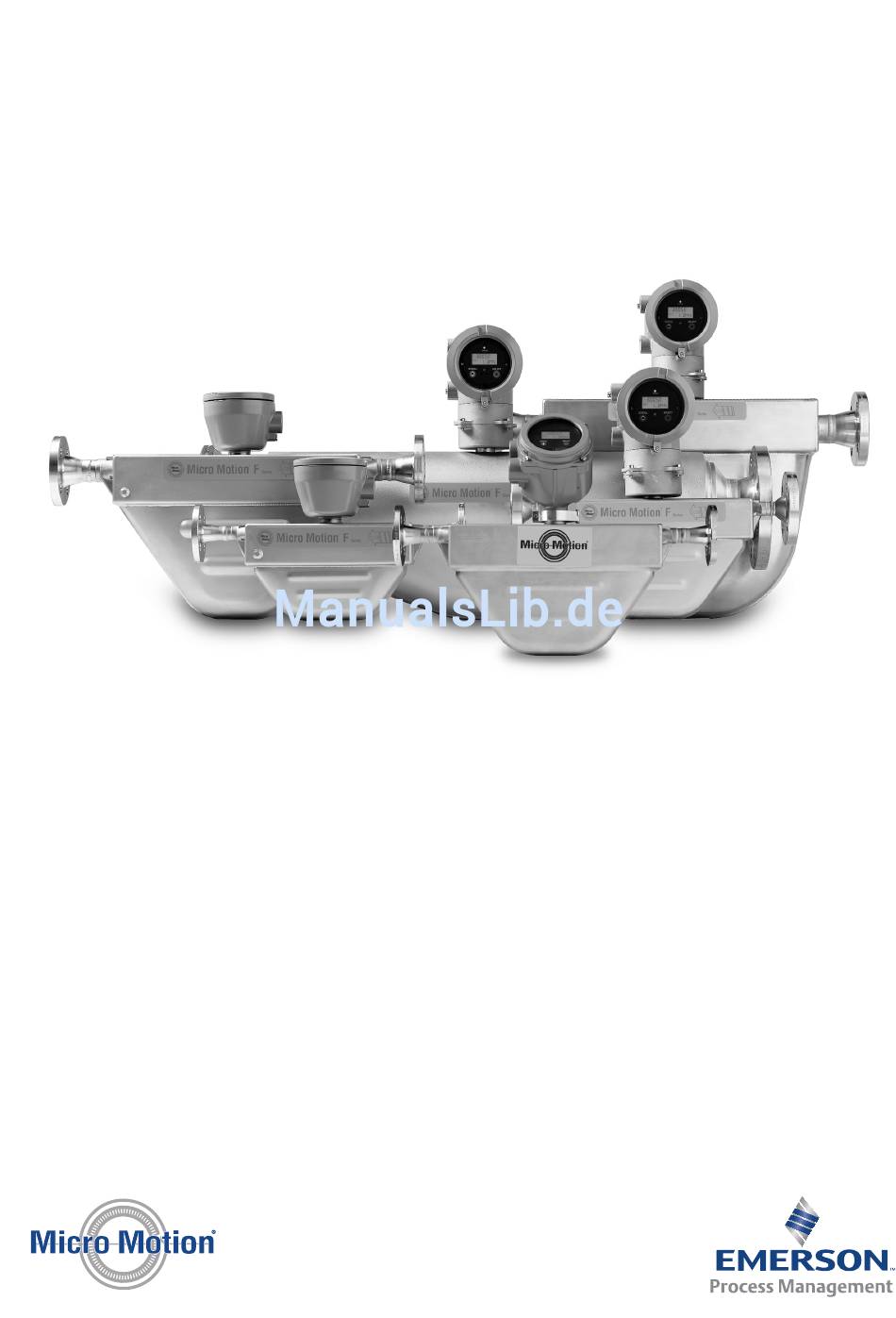

Installationsanleitung
20002301, Rev CB
Dezember 2010
®
Micro Motion

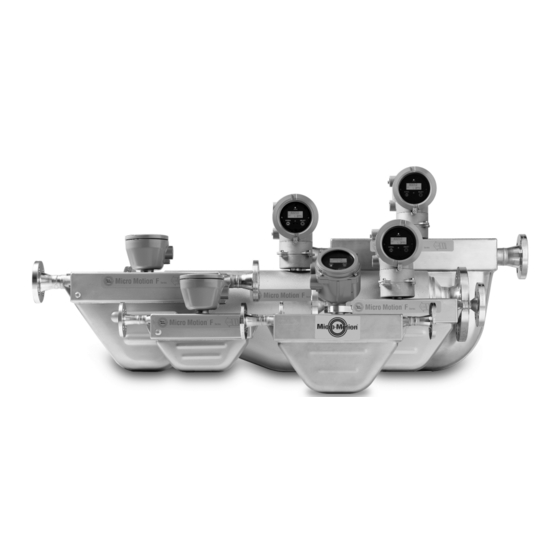

Coriolis Sensoren F-Serie
Durchfluss- und Dichtesensoren

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Emerson Micro Motion

  • Seite 1 Installationsanleitung 20002301, Rev CB Dezember 2010 ® Micro Motion Coriolis Sensoren F-Serie Durchfluss- und Dichtesensoren...
  • Seite 2: Sicherheitshinweise Und Zulassungsinformationen

    Sicherheitshinweise und Zulassungsinformationen Dieses Micro Motion Produkt entspricht allen zutreffenden europäischen Richtlinien, sofern es entsprechend den Anweisungen in dieser Betriebsanleitung installiert ist. Siehe CE-Konformitätserklärung für Richtlinien, die dieses Produkt betreffen. Die CE- Konformitätserklärung mit allen zutreffenden europäischen Richtlinien sowie die kompletten ATEX Installationszeichnungen und Anweisungen sind im Internet unter www.micromotion.com/atex...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Kapitel 1 Planung ..........................1 Prüfliste für die Installation .......................1 Hinweise zur Handhabung ........................2 Umgebungsgrenzen .........................2 Kapitel 2 Montage ..........................5 Montage des Sensors ........................5 Abgesetzte Elektroniken installieren ....................6 Kapitel 3 Verdrahtung ........................8 Verdrahtungsoptionen ........................8 Anschluss des 4-adrigen Kabels ......................8 Anschluss des 9-adrigen Kabels ......................11 Kapitel 4 Erdung ..........................13...
  • Seite 4 Inhalt Micro Motion F-Series...
  • Seite 5: Kapitel 1 Planung

    Für die Verdrahtung von Sensor und Auswerteelektronik beachten Sie die max. Kabellängen (siehe Tabelle 1-1 Tabelle 1-2). Die max. Entfernung Sensor - Auswerteelektronik ist abhängig vom Kabeltyp. Micro Motion empfiehlt für alle Verdrahtungsarten Kabel von Micro Motion zu verwenden. Tabelle 1-1: Max. Längen für Micro Motion Kabel Kabeltyp Zur Auswerteelektronik Max.
  • Seite 6: Hinweise Zur Handhabung

    Folgende Information können Ihnen helfen, die besten Leistungsmerkmale mit Ihrem Sensor zu erzielen. • Es gibt keine speziellen Anforderungen an die Rohrleitungsführung für Micro Motion Sensoren. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich. • Ist der Sensor in einer vertikalen Rohrleitung installiert, sollten Flüssigkeiten und Schlämme den Sensor von unten nach oben durchströmen.
  • Seite 7: Umgebungsgrenzen Für Sensoren Der F-Serie

    Bei der Auswahl der Elektronik Optionen sollte diese Graphik nur als generelle Richtlinie angesehen werden. Liegen Ihre Prozessbedingungen nahe den grauen Bereichen, kann es unangemessen sein, andere Elektronik Optionen als eine Anschlussdose zu verwenden. Setzen Sie sich mit Emerson Process Management in Verbindung.
  • Seite 8 –40 °C (–40 °F) und +60 °C (+140 °F)an. Eine Langzeitlagerung der Elektroniken bei Umgebungstemperaturen unterhalb –40 °C (–40 °F) ist nicht empfehlenswert. • Die Temperaturgrenzen können weiterhin durch Ex-Zulassungen begrenzt werden. Siehe Dokumentation Ex-Zulassung, die mit dem Sensor mitgeliefert ist oder erhältlich ist auf der Micro Motion Website (www.micromotion.com). Micro Motion F-Series...
  • Seite 9: Kapitel 2 Montage

    Montage Montage In diesem Kapitel behandelte Themen: • Montage des Sensors • Abgesetzte Elektroniken installieren Montage des Sensors Wenden Sie Ihre allgemein üblichen Methoden an, um Dreh- und Biegemomente auf die Prozessanschlüsse zu minimieren. Hinweis Installieren Sie die Kabeleinführung (wenn möglich) nicht nach oben gerichtet, um so das Risiko von Kondensation oder übermäßiger Feuchte zu reduzieren.
  • Seite 10: Abgesetzte Elektroniken Installieren

    Entfernen und recyceln Sie die Kunststoffkappe von der Durchführung des Sensors. Siehe Abbildung 2-2. Abbildung 2-2: Durchführung und abgesetzte Komponenten A. Auswerteelektronik oder Core Prozessor B. Distanzstück C. Kunststoffverschluss D. Kunststoffkappe E. O-Ring F. Klemmring G. Klemmschraube H. Durchführung Micro Motion F-Series...
  • Seite 11 Montage Klemmschraube lösen und Klemmring entfernen. O-Ring auf der Durchführung belassen. Kunststoffverschluss von dem Distanzstück entfernen und recyceln. Distanzstück auf die Durchführung aufsetzen, mittels vorsichtigem Ausrichten der Nuten an der Unterseite des Distanzstücks mit den Nuten auf der Durchführung. Klemmring schließen und Klemmschraube mit 1,5–2 Nm (13–18 in-lbs.) anziehen. Installationsanleitung...
  • Seite 12: Kapitel 3 Verdrahtung

    Schließen Sie alle Gehäusedeckel und Kabeleinführungen komplett und ziehen Sie sie fest an. Fehlerhaft abgedichtete Gehäuse können die Elektronik der Feuchtigkeit aussetzen und zu Messfehlern oder zu Störungen des Durchfluss-Messsystems führen. Inspizieren Sie alle Dichtungen und O-Ringe und fetten Sie diese ein. Anschluss des 4-adrigen Kabels Micro Motion F-Series...
  • Seite 13: Schritt 1: Kabelvorbereitung

    Verdrahtung Schritt 1: Kabelvorbereitung Core Prozessor Gehäusedeckel entfernen Verkabelung Kabelverschraubung Metall Schutzrohr Lieferant Kabelverschrau- Schutzrohr zum Micro Motion bung Kundenbeistellung Sensor verlegen Kabelverschraubung Kabelverschraubung Kabel durch Überwurfmutter und Klemmeinsatz führen. Kabel durch die Kabel im Kabelverschraubung Schutzrohr verlegen Überwurfmutter führen...
  • Seite 14: Schritt 2: Abschirmungsabschluss

    2. Doppelnippel der Kabelverschraubung in die Kabeleinführungsöffnung des Core entsprechend den Prozessorgehäuses montieren. Herstellerangaben 3. Die Adern durch den Doppelnippel der Kabelverschraubung führen und die Überwurfmutter montieren auf dem Doppelnippel festziehen. Abschirmung Doppelnippel der zurück falten Kabelver- schraubung Gehe zu Schritt 3 Micro Motion F-Series...
  • Seite 15: Schritt 3: Anschlussklemmen

    (siehe Betriebsanleitung Auswerteelektronik) Anschluss des 9-adrigen Kabels Kabelvorbereitung und Installation gemäß den Anweisungen im Micro Motion 9- Wire Flowmeter Cable Preparation and Installation Guide durchführen. Schließen Sie die abisolierten Kabelenden an den entsprechenden Anschlussklemmen an. Stellen Sie sicher, dass keine blanken Adern offen bleiben.
  • Seite 16 Kabelenden zu befestigen. Stellen Sie sicher, dass die Dichtungen einwandfrei sind und schließen Sie dann den Deckel der Anschlussdose sowie alle Gehäusedeckel der Auswerteelektronik oder des Core Prozessors. Siehe Installationsanleitung der Auswerteelektronik für Verdrahtungsanweisungen von Signal und Spannungsversorgung. Micro Motion F-Series...
  • Seite 17: Kapitel 4 Erdung

    Kenntnis und die Ausführung entsprechend aller anzuwendenden Normen. Vorbereitungsverfahren Micro Motion weist auf folgende Richtlinien und Praktiken zur Erdung hin: • In Europa ist die IEC 79-14 für die meisten Installationen anzuwenden, speziell die Abschnitte 12.2.2.3 und 12.2.2.4.
  • Seite 18: Kapitel 5 Ergänzende Informationen

    Sauerstoff gespült und abgedichtet. Solange die Spülanschluss Verschlüsse nicht geöffnet werden, ist kein erneutes Spülen oder Abdichten des Sensors erforderlich. Weitere Informationen erhalten Sie vom Micro Motion Kundenservice. Wenn Sie einen Spülanschluss Verschluss vom Sensorgehäuse öffnen, ist es erforderlich, das Gehäuse wieder zu spülen.
  • Seite 19 Ergänzende Informationen Bereiten Sie die Spülanschluss Verschlüsse für die erneute Installation vor, indem Sie diese mit 3-5 Lagen Teflonband umwickeln. Schließen Sie Stickstoff oder Argon am Spülanschluss Eingang an oder öffnen Sie die Spülleitung des Eingangs. Lassen Sie den Ausgangsanschluss geöffnet. •...
  • Seite 20: Druckstufen Für En-1092 Flansche

    F025S, F050S, F050A und F050C begrenzt durch Messrohr ▬ flansch, Edelstahl 316, Nenndruck für Modelle EN 1092-1 PN100/160; Form B2; 11 Vorschwei F025A, F025C, F025P und F050P begrenzt durch Messrohr EN 1092-1 PN40, Form B1; 32/02 Überschiebflansch, C-22 Bund/304 Edelstahlflansch, Nenndruck begrenzt durch Flansch Micro Motion F-Series...
  • Seite 22 2010 Micro Motion, Inc. Alle Rechte vorbehalten. Industriezentrum NÖ Süd Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Straße 2a, Objekt M29 Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD 2351 Wr. Neudorf Direct Connect sind Marken eines der Emerson Process Österreich Management Unternehmen.
