Schritt 3: Anschlussklemmen

Schliessen Sie die Leitungsadern an den Anschlussklemmen des
Core Prozessors an:
Rote Ader > Anschlussklemme 1 (Spannungsversorgung +)
Schwarze Ader > Anschlussklemme 2 (Spannungsversorgung –)
Weisse Ader > Anschlussklemme 3 (RS-485/A)
Grüne Ader > Anschlussklemme 4 (RS-485/B)
Montieren Sie den Gehäusedeckel des Core
Prozessors wieder und ziehen ihn fest.
3.3

Anschluss des 9-adrigen Kabels

1.
2.
3.
Installationsanleitung
Core Prozessor
Standard Funktionalität
Schliessen Sie die Leitungsadern an den
Kabelvorbereitung und Installation gemäß den Anweisungen im Micro Motion 9-
Wire Flowmeter Cable Preparation and Installation Guide durchführen.
Schließen Sie die abisolierten Kabelenden an den entsprechenden
Anschlussklemmen an. Stellen Sie sicher, dass keine blanken Adern offen bleiben.
Schließen Sie die Adern gemäß der Farbcodierung an. Zum Anschließen der
Auswerteelektronik oder des externen Core Prozessors siehe Dokumentation der
Auswerteelektronik.

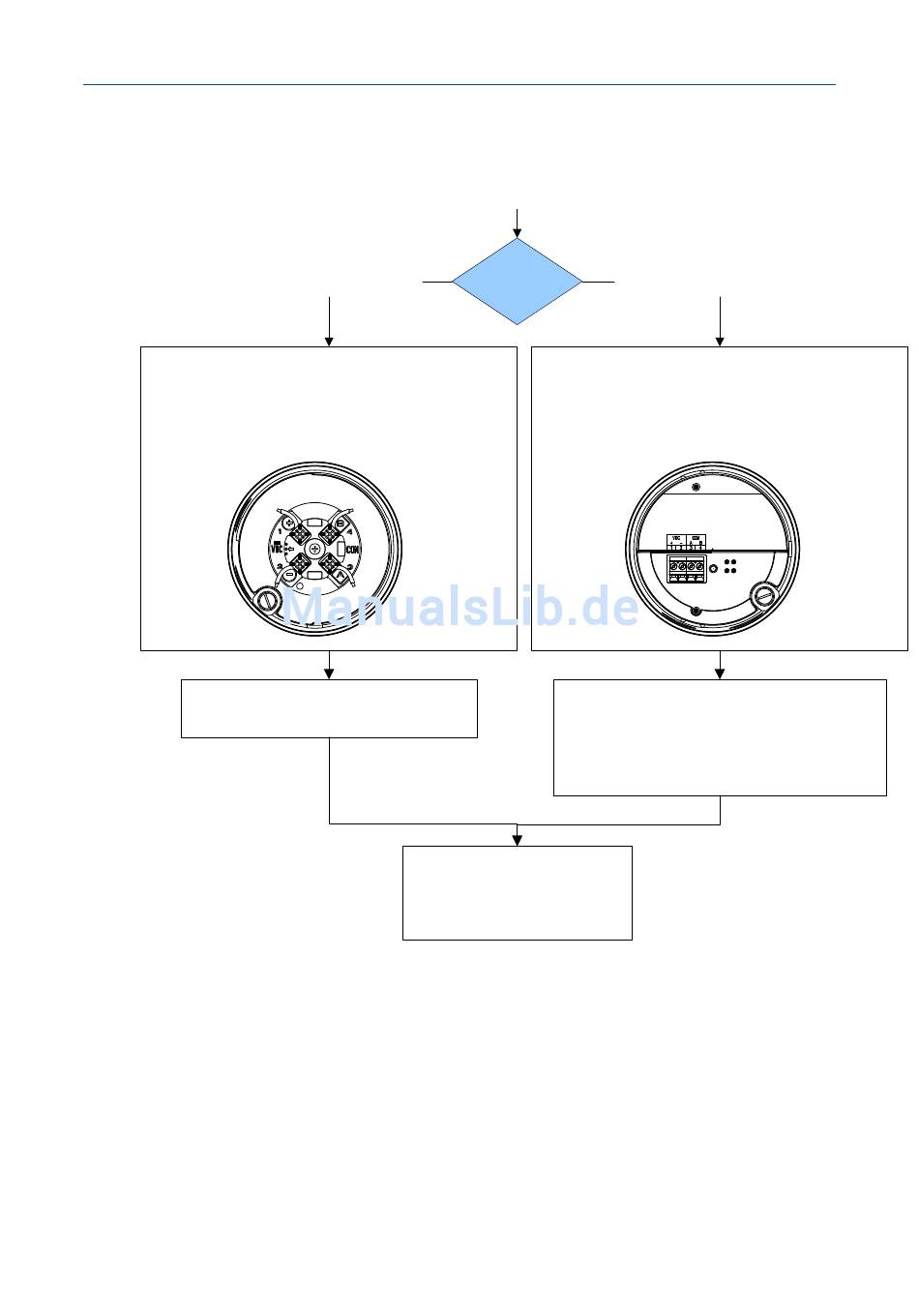

Von Schritt 1 oder 2
Core Prozessor
Typ Erweiterte Funktionalität
Schliessen Sie die Leitungsadern an den Anschlussklemmen des
Core Prozessors an:
Rote Ader > Anschlussklemme 1 (Spannungsversorgung +)
Schwarze Ader > Anschlussklemme 2 (Spannungsversorgung –)
Weisse Ader > Anschlussklemme 3 (RS-485/A)
Grüne Ader > Anschlussklemme 4 (RS-485/B)
1. Montieren Sie den Gehäusedeckel des Core Prozessors
wieder.
2. Ziehen Sie die Gehäuseschrauben an mit:
Aluminiumgehäuse 1,13–1,47 Nm (10–13 in-lbs)
•
Edelstahlgehäuse min. 2,1 Nm (19 in-lbs)
•
Anschlussklemmen der
Auswerteelektronik an
(siehe Betriebsanleitung
Auswerteelektronik)
Verdrahtung
Core Prozessor
