Montage
2.2

Abgesetzte Elektroniken installieren

Bei Bestellung eines Sensors mit abgesetzter Elektronik ist das Distanzstück auf dem
Sensorgehäuse zu montieren.

Anmerkung

Abgesetzte Core Prozessoren wurden werkseitig einem spezifischen Sensor zugeordnet. Behalten
Sie jeden Core Prozessor zusammen mit dem Sensor, mit dem er geliefert wurde.
VORSICHT!
Halten Sie das Distanzstück und die Durchführung sauber und trocken. Feuchtigkeit oder
Schmutz im Distanzstück oder der Durchführung kann die Elektronik beschädigen und zu
Messfehlern oder Störungen des Durchfluss-Messsystems führen.
Verfahren
1.
6
Entfernen und recyceln Sie die Kunststoffkappe von der Durchführung des Sensors.
Siehe Abbildung 2-2.

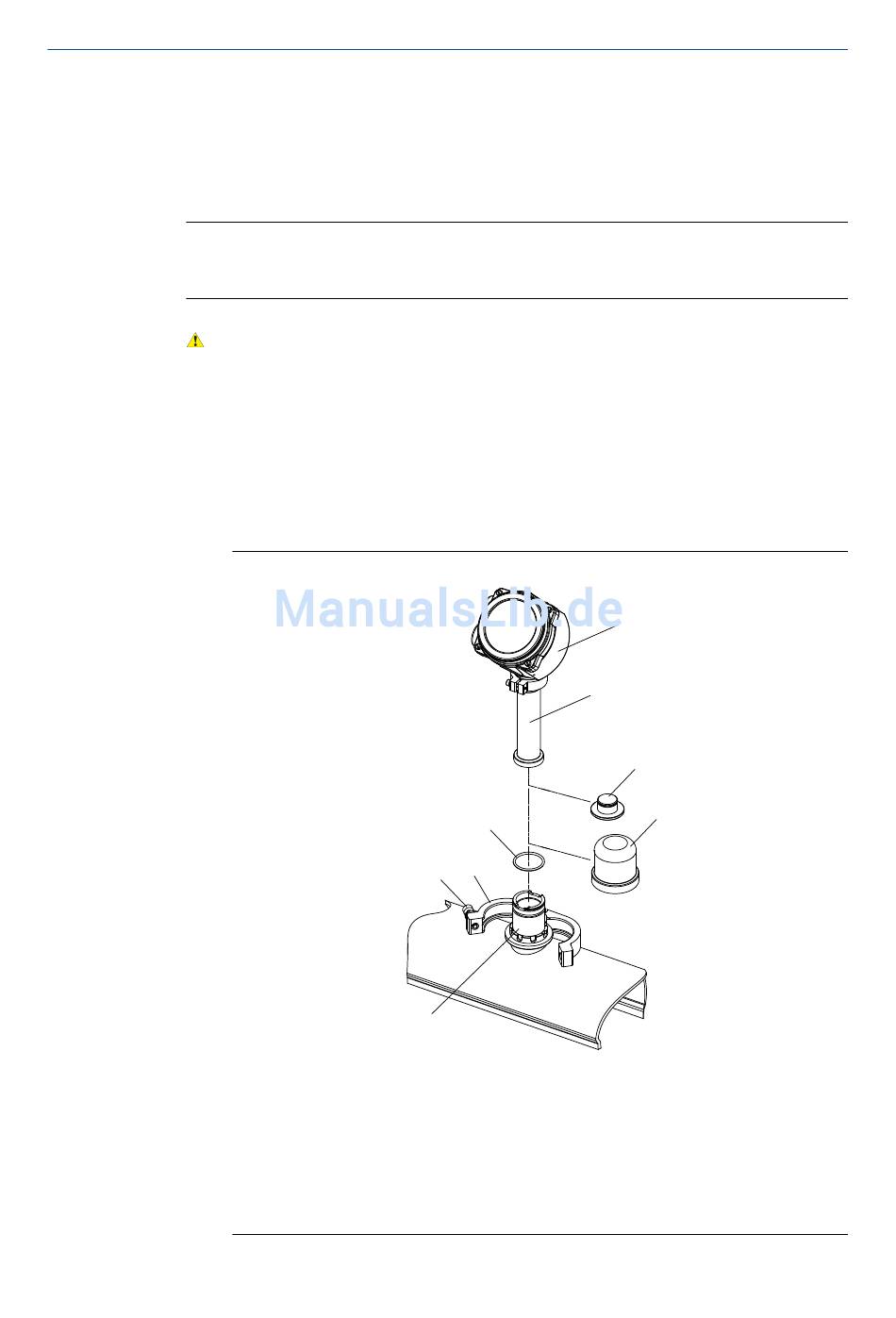

Abbildung 2-2: Durchführung und abgesetzte Komponenten
A. Auswerteelektronik oder Core Prozessor
B. Distanzstück
C. Kunststoffverschluss
D. Kunststoffkappe
E. O-Ring
F. Klemmring
G. Klemmschraube
H. Durchführung
E
F
G
H
A
B
C
D
Micro Motion F-Series
