Planung
□
1.2
Hinweise zur Handhabung
Folgende Information können Ihnen helfen, die besten Leistungsmerkmale mit Ihrem
Sensor zu erzielen.
•
•
•
•
•
•
1.3
Umgebungsgrenzen
Die Umgebungs- und Prozesstemperaturgrenzen des Sensors werden in
dargestellt.
2
Der Sensor funktioniert in jeder Einbaulage, solange die Messrohre voll mit
Prozessmedium gefüllt sind.

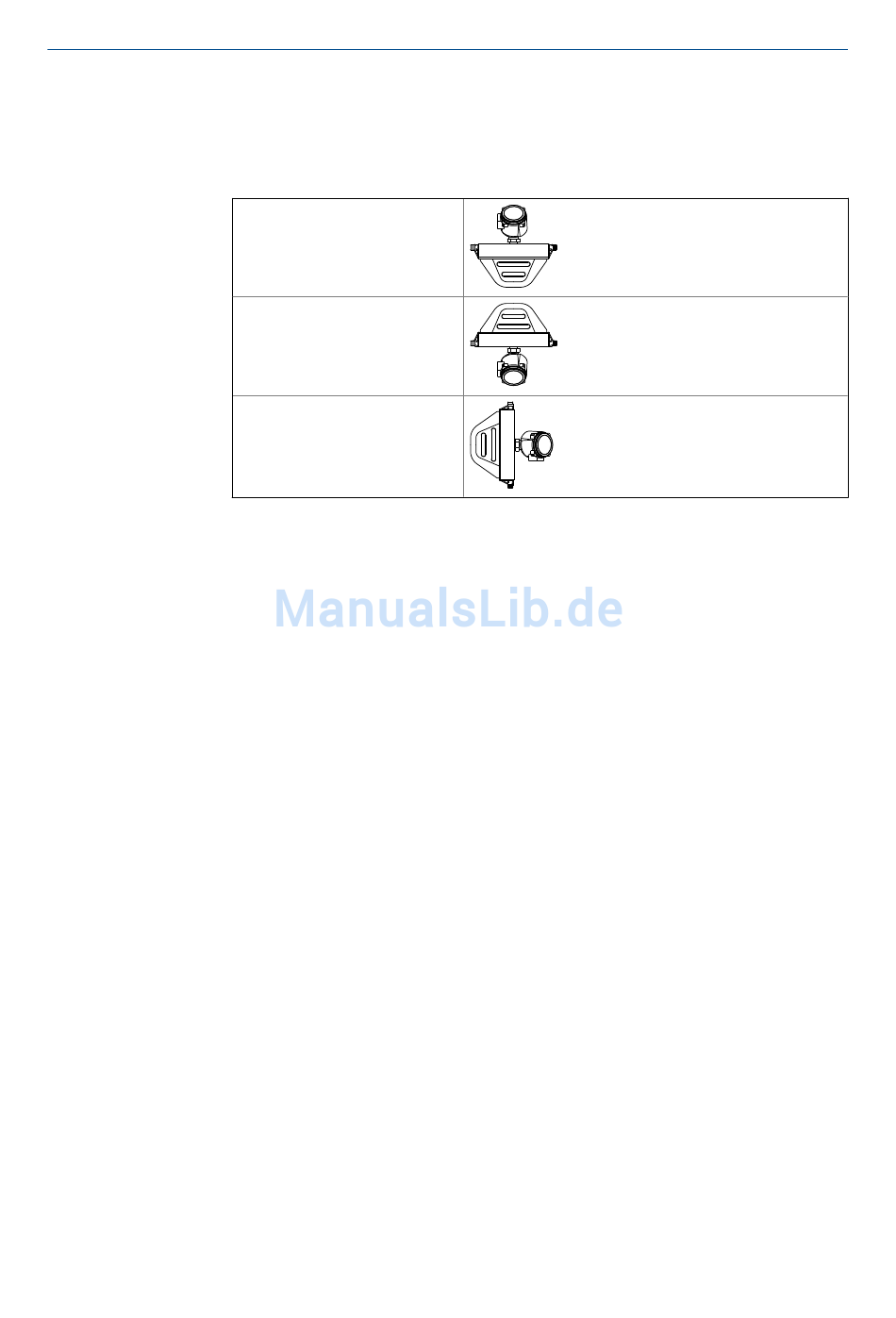

Tabelle 1-3:
Empfohlene Einbaulage des Sensors
Flüssigkeiten
Gase
Schlämme und selbstentleer-
ende Anwendungen
Installieren Sie den Sensor so, dass der Durchfluss Richtungspfeil auf dem Sensor der
aktuellen Durchflussrichtung des Prozesses entspricht.
Es gibt keine speziellen Anforderungen an die Rohrleitungsführung für Micro Motion
Sensoren. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich.
Ist der Sensor in einer vertikalen Rohrleitung installiert, sollten Flüssigkeiten und
Schlämme den Sensor von unten nach oben durchströmen. Gase sollten den Sensor
von oben nach unten durchströmen.
Halten Sie die Messrohre des Sensors voll mit Prozessmedium gefüllt.
Um den Durchfluss durch den Sensor mit einem Ventil zu stabilisieren, installieren
Sie das Ventil auslaufseitig vom Sensor.
Biegemomente und Torsionsspannung auf den Sensor minimieren. Verwenden Sie
das Messsystem nicht um die Rohrleitung auszurichten.
Der Sensor erfordert keine externe Unterstützungen. Die Flansche halten den Sensor
in jeder Einbaulage.
Abbildung 1-1
Micro Motion F-Series
