DE
INSIDE

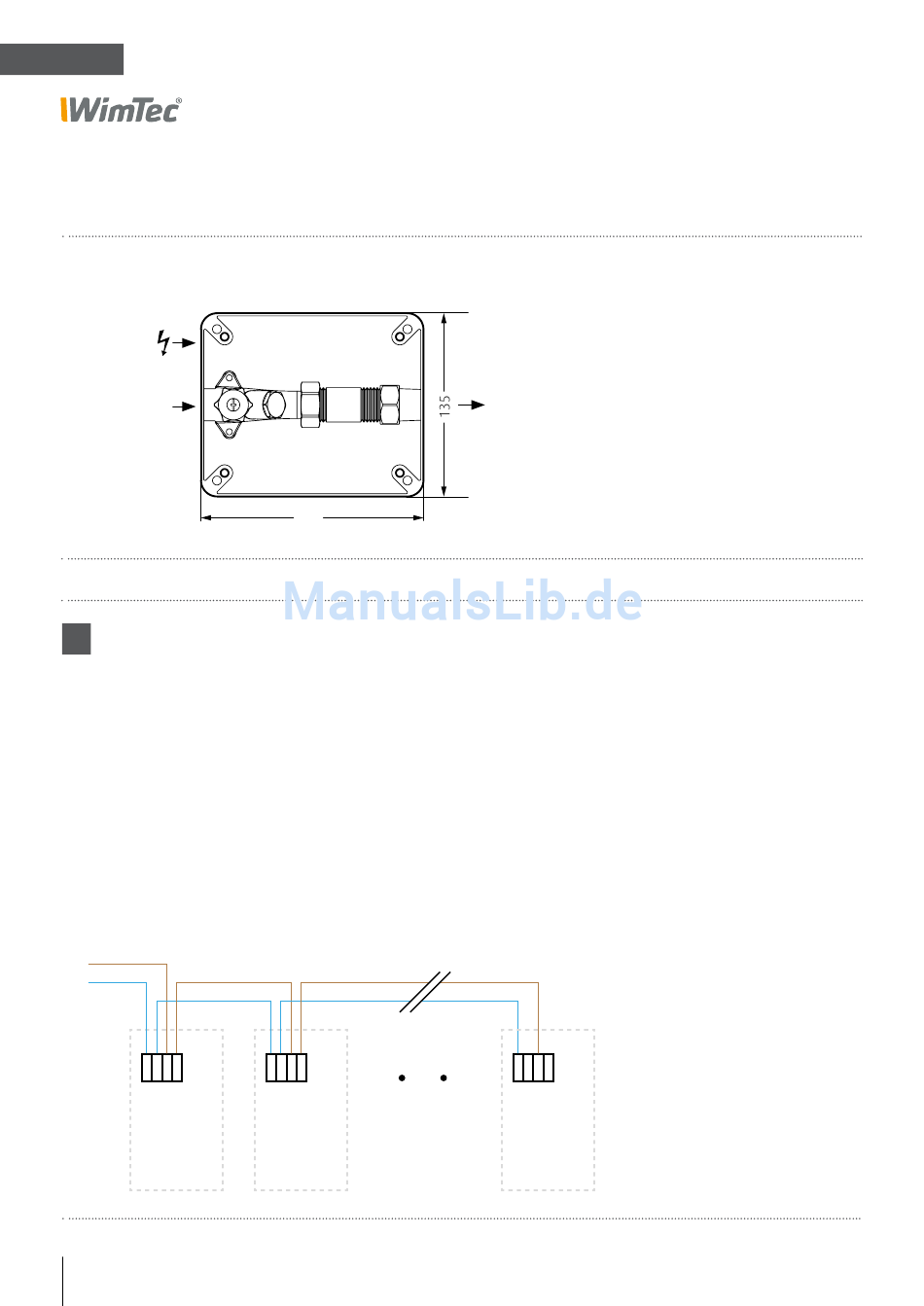

Rohbauset

Maße in mm
Zufluss
R ½" IG

Verdrahtungsschema:

!
ACHTUNG!
Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb, gemäß DIN 1988, ÖVE/ÖNORM E 8001
sowie VDE 0100 Teil 701 erfolgen.
Die Netzzuleitung ist über einen 2-poligen Hauptschalter mit
mindestens 3 mm Kontaktöffnung zu führen und mit maximal
16 A abzusichern!
Spannungsversorgung:
230 V~, Kabel: 2 x 1,5 mm²
L
N
N N L L
1 2 3 4
Modul 1
8 Urinalsteuerung WimTec INSIDE
165
N N L L
1 2 3 4
Modul 2
Ablauf
R ½" AG
N N L L
1 2 3 4
Modul X
77
