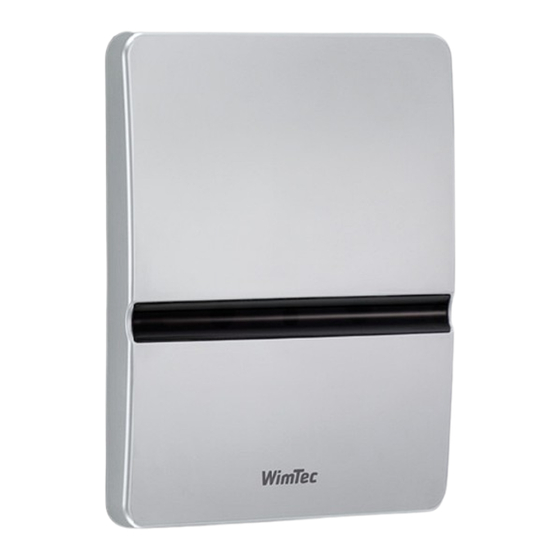

WimTec MULTI 2 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MULTI 2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
MULTI 2
Montage- und Bedienungsanleitung
DE
Assembly and operating instructions
EN

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WimTec MULTI 2

Inhaltszusammenfassung für WimTec MULTI 2

  • Seite 1 MULTI 2 Montage- und Bedienungsanleitung Assembly and operating instructions...
  • Seite 2 121 582 121 612 Weiß, Art.Nr. 121 575 121 605 WimTec MULTI 2 - 230 V Lieferumfang: Frontplatte mit integrierter Elektronik, integrier- tem Sicherheitstrafo, Magnetventil, Montagerah- men und Befestigungsmaterial. WimTec MULTI 2 - 9 V Lieferumfang: Frontplatte mit integrierter Elektronik, Batterie- modul inkl.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Technische Daten ................4 Maße ..................... 5 Legende ....................6 Elektronikmodul Multi 2 - 230 V ..........6 Elektronikmodul Multi 2 - 9 V ..........6 Einstellregler ................7 Funktion ....................7 Rohbauset U2 ..................8 Montage ....................9 Ersatzteile ...................

  • Seite 4: Technische Daten

    MULTI 2 Technische Daten WimTec MULTI 2 - 230 V: Betriebsspannung: 230 V 50 Hz Leistungsaufnahme: ca. 3 VA Magnetventil: 1/2“ 24 V WimTec MULTI 2 - 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22, optional 6 V Lithium CR-P2 Batterielebensdauer: 9 V Alkali –...

  • Seite 5: Maße

    R 1/2“ AG 25,5 min. 98 max. 158 Montage: Maße in cm 230 V (bei Netzausführung) min. 100 Ansprechbereich 30 - 70 einstellbar Bei 230 V Netzbetrieb Elektro-Leerverrohrung vorsehen. Spannungsversorgung: OK-FFB 2 x 0,75 mm - 1,5 mm Urinalsteuerung WimTec MULTI 2...

  • Seite 6: Legende

    MULTI 2 Legende WimTec MULTI 2 - 230 V: Spülzeit-Regler Reichweiten-Regler LED zur Statusanzeige Anschluss 230 V Spannungs- versorgung Anschluss Magnetventil LED-Signale: Kein Benutzer Benutzer im Aktivbereich Blinken Spülung schnelles Blinken Verbindungsproblem mit Magnetventil WimTec MULTI 2 - 9 V: Spülzeit-Regler...

  • Seite 7: Einstellregler

    Funktion Mindestverweilzeit: Bedarfsabhängige Einstellbare Intelligente von 4 s Vorspülung: Hauptspülung: Freispül-Automatik: für 1 s, wenn das Urinal von 1 bis 15 s Automatische Freispülung länger als 5 min nicht nach 24 Stunden Nicht- benutzt wurde benutzung Urinalsteuerung WimTec MULTI 2...

  • Seite 8: Rohbauset U2

    MULTI 2 WimTec Rohbauset U2: Zulauf Absperrventil Schmutzsiebabdeckung Durchspülrohr Ablauf Urinalsteuerung WimTec MULTI 2...

  • Seite 9: Montage

    Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen. Magnetventil mit Dichtungen einsetzen. Flussrichtung beachten! Kabel (3 x 0,75 mm - 1,5 mm ) für die Spannungs- versorgung (230 V) in das Rohbauset einziehen. Montagerahmen ausrichten und festschrauben. Urinalsteuerung WimTec MULTI 2...
  • Seite 10 Versorgungskabel mit Elektronikmodul verbinden und ACHTUNG! Spannungszufuhr aktivieren. Folgende Schritte unbe- dingt in beschriebener Vorabsperrung öffnen. Reihenfolge ausführen! Falls erforderlich Einstellungen am Elektronikmodul ändern (siehe Seite 7). Frontplatte aufsetzen - Funktionsprüfung durchführen. Mit Schraube von unten sichern. Urinalsteuerung WimTec MULTI 2...
  • Seite 11 2. a) Vorabsperrung öffnen und Leitung durchspülen, danach Vorabsperrung wieder schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen. Magnetventil mit Dichtungen einsetzen. Flussrichtung beachten! Magnetventil schräg stellen. Batteriemodul in das Rohbauset einsetzen. Montagerahmen ausrichten und festschrauben. Urinalsteuerung WimTec MULTI 2...
  • Seite 12 Vorabsperrung öffnen. Reihenfolge ausführen! Falls erforderlich Einstellungen am Elektronikmodul ändern (siehe Seite 7). Frontplatte aufsetzen - Funktionsprüfung durchführen. Für den korrekten Sitz der Frontplatte auf Schrägstellung des Magnetventils achten (siehe Seite 11). Mit Schraube von unten sichern. Urinalsteuerung WimTec MULTI 2...

  • Seite 13: Ersatzteile

    122 763 221 008 125 542 222 074 221 053 Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung 121 629 WimTec Rohbauset U2 komplett Frontplatte inkl. Elektronikmodul 123 562 Sanitäroberteil für 230 V Netzversion 120 547 Thermostat Adapter 122 718 Glanz chrom 119 770...
  • Seite 14 121 612 White, Art. no. 121 575 121 605 WimTec MULTI 2 - 230 V delivery scope: Front plate with integrated electronics, integrated safety transformer, magnetic valve, mounting frame and mounting material. WimTec MULTI 2 - 9 V delivery scope: Front plate with integrated electronics, battery module incl.
  • Seite 15 Technical data ..................16 Dimensions ..................17 Legend ....................18 Electronics module Multi 2 - 230 V ........18 Electronics module Multi 2 - 9 V .......... 18 Regulator controls ..............19 Function ....................19 U2 flush-mount set ................20 Assembly ....................

  • Seite 16: Technical Data

    MULTI 2 Technical data WimTec MULTI 2 – 230 V: Supply voltage: 230 V 50 Hz Power consumption: ca. 3 VA Magnetic valve: 1/2” 24 V WimTec MULTI 2 – 9 V: Battery: 9-V alkaline 6LR22 or 6LF22, optional 6-V lithium CR-P2 Battery service-life: 9-V alkaline –...

  • Seite 17: Dimensions

    230 V (mains version) min. 100 Detection range adjustable from 30 – 70 When used in 230-V mains operation, provide empty duct for electrical installation. Power supply: 2 x 0.75 mm -1.5 mm OK-FFB Urinal flush control WimTec MULTI 2...

  • Seite 18: Legend

    MULTI 2 Legend WimTec MULTI 2 – 230 V: Flush time control Range control LED for status indicator Connector for 230 V power supply Connector for m agnetic valve LED signals: No user User is within the active range Flashing...

  • Seite 19: Regulator Controls

    4 s for 1 s if the urinal has main flush: stagnation flush: not been used for longer from 1 to 15 s stagnation flushing than 5 min after 24 h of non-usage Urinal flush control WimTec MULTI 2...

  • Seite 20: U2 Flush-Mount Set

    MULTI 2 WimTec U2 flush-mount set: Inlet Shut-off valve Dirt filter cover Flushing pipe Outlet Urinal flush control WimTec MULTI 2...

  • Seite 21: Assembly

    Insert magnetic valve with gaskets. Observe direction of flow! Feed cable (3 x 0.75 mm - 1.5 mm ) for the power supply (230 V) into the flush-mount set. Align the mounting frame and securely fasten. Urinal flush control WimTec MULTI 2...
  • Seite 22 Open the integrated stop valve. If required, change the electronics module with the desired settings (see p. 19). Position the front plate - perform function check. Secure from below with a screw. Urinal flush control WimTec MULTI 2...
  • Seite 23 Observe direction of flow! Insert magnetic valve at an angle. Insert the battery module into the flush-mount set. ATTENTION! Perform the following steps Align the mounting frame and securely fasten. in the order indicated! Urinal flush control WimTec MULTI 2...
  • Seite 24 (see p. 19). Position the front plate - perform function check. To correctly position the front plate, ensure the magnetic valve is inserted at an angle (see p. 23). Secure from below with a screw. Urinal flush control WimTec MULTI 2...

  • Seite 25: Spare Parts

    221 008 125 542 222 074 221 053 Art. no.: Designation Art. no.: Designation 121 629 WimTec U2 flush-mount set, Front plate incl. electronics module complete for 230-V mains version 123 562 Sanitary top piece 122 718 Glossy chrome 120 547...
  • Seite 28 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
