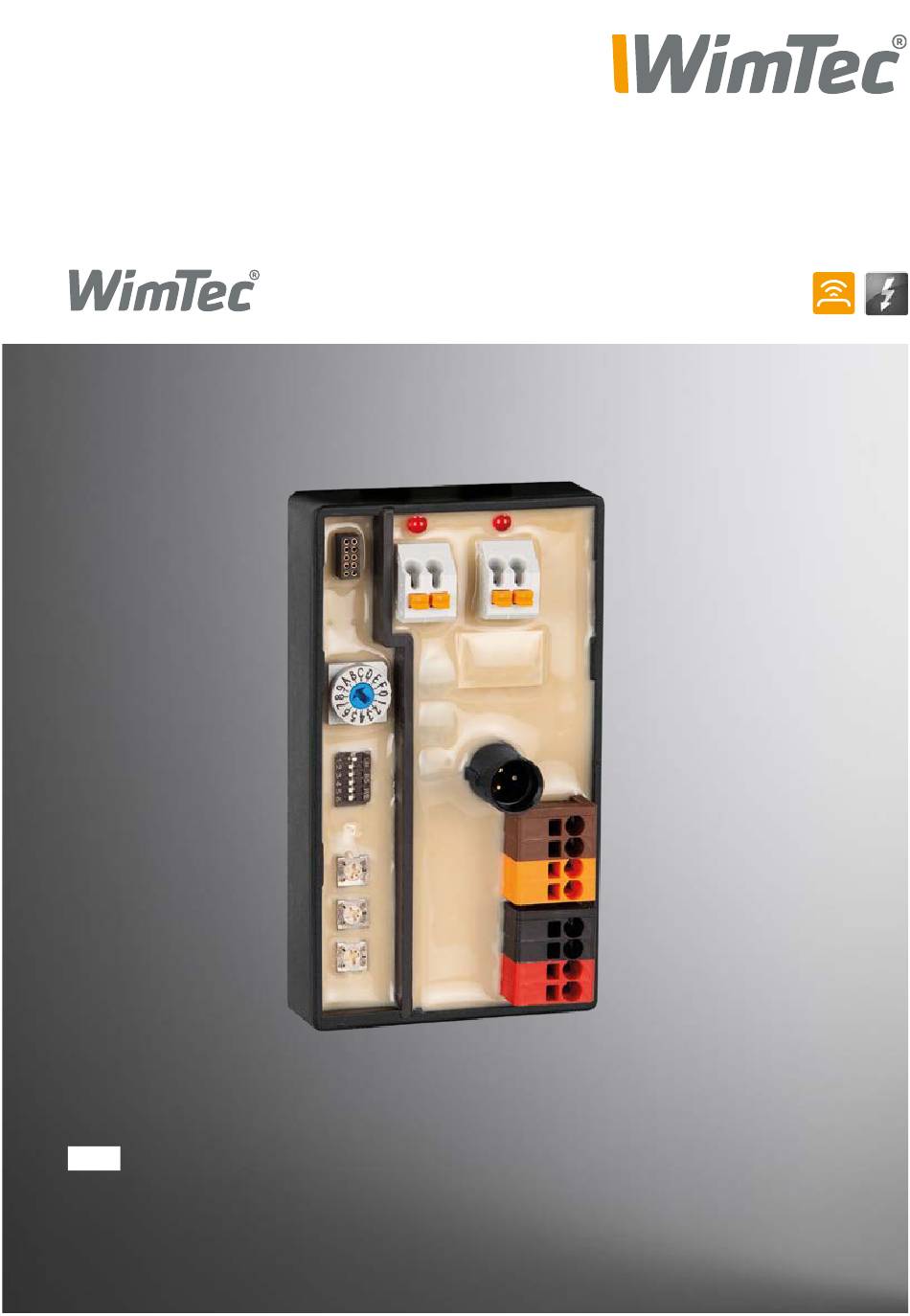

CONTROL Allgemeine Hinweise Diese Anleitung ist gültig für folgende Produkte: WimTec CONTROL Art. Nr. 130 447 Lieferumfang: Modul mit einem potentialfreien Schalteingang und einem potentialfreien Schaltausgang, inkl. Anschlusskabel und Hutschienenaufsatz. Wichtige Installationshinweise: Die Montage und Installation darf nur durch einen konzessionierten Fachbetrieb gemäß...
CONTROL Technische Daten WimTec CONTROL: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Thermische Desinfektion: aktivierbar / deaktivierbar, für 3 min bis 15 min Zwangsspülung: aktivierbar / deaktivierbar, für 10 s bis 10 min Intelligente Freispülautomatik:...
CONTROL Funktionseinstellung Zeit-Regler: Zeit-Regler für Zeit-Regler für Zeit-Regler für TD | Zwangsspülung TD Pause TD KW Nachspülung einstellbar 1 s bis 10 min einstellbar 1 s bis 5 min TD (DIP 2 = ON): (2 min voreingestellt) (30 s voreingestellt)
CONTROL WimTec REMOTE Infrarot-Tablet Einstellen, steuern und auslesen Optionales Infrarot-Modul anschließen: Mit dem Infrarot-Tablet WimTec REMOTE kon- nen Einstellungen ohne Öffnen der Armatur vorgenommen werden. Bei Änderungen mit dem Tablet werden die Werte der Einstell- regler und DIP-Schalter am Elektronikmodul überschrieben.
1 2 3 4 5 6 werden können! Verkabelung der Module: Variante 1: Schlüsselschalter für eine Funktion WimTec Bus-Steuerleitung Eingang Control 1 2 x 1,5 mm , LIYCY, YSLCY-OZ oder ähnliche Kabel (Kabellänge max. 30m) mit 1,5 mm Querschnitt, max. 1000 m Gesamt-Kabellänge Variante 2: Schlüsselschalter für zwei Funktionen...
Auswahl über Adresse 0 - 9: Adress-Potentiometer Adress-Potentiometer am Elektronikmodul der Armatur: WimTec CONTROL: Eingestellte Funktion wird für alle Armaturen, die am Adress-Potentiometer „0“ eingestellt haben ausgelöst (max. 10 Armaturen pro Adresse). Eingestellte Funktion wird für alle Armaturen die am Adress-Potentiometer „9“...
CONTROL Funktionsbeschreibung Wartungs- und Reinigungsstopp: DIP-Schalter 1 3 4 5 6 Durch Umlegen des Schlüsselschalters gehen sämtliche Armaturen in den Wartungsmodus über. Eine Auslösung durch den Benutzer ist nicht mehr möglich (auch keine Freispülungen mehr). Der Wartungsstopp wird durch das für die jeweilige Armatur spezifische Blinksignal für den Reinigungsstopp signalisiert.
Funktion aktiviert ist (siehe Bedienungsanleitung der betreffenden Armatur). Verbrühungsgefahr! Nach 5 s wird die temperaturgesteuerte Warmwasser-Spülung (TD) für die am WimTec CONTROL eingestellte Spüldauer (Zeit-Regler siehe Seite 5) durchgeführt. Beginnend bei den Armaturen der niedrigsten Adressierung (siehe Seite 7). Die Kontroll-LED blinkt jede Sekunde 2 x rot.
Seite 11
HyPlus DIP-Schalter 2 3 4 5 6 Nach Ablauf des Warmwasserzykluses findet eine Pause statt - einstellbar am WimTec CONTROL (Zeit-Regler siehe Seite 5). 1 s - 10 min Pause Nach der Pause wird eine Kaltwasser-Nachspülung ausgelöst. Die Dauer ist über Zeit-Regler ( siehe Seite 5) einstellbar.
Seite 12
CONTROL Funktionsbeschreibung Zwangsspülung Mischwasser: DIP-Schalter 3 Zwangsspülung Kaltwasser: DIP-Schalter 4 HyPlus 3 4 5 6 3 4 5 6 10 s - 10 min Durch Umlegen des Schlüsselschalters wird eine gleichzeitige Spülung aller Armaturen durchgeführt. DIP 3 = ON: Mischwasser-Spülung DIP 4 = ON: Kaltwasser-Spülung...
CONTROL Funktionsbeschreibung Funktionsstopp: DIP-Schalter 5 3 4 5 6 Durch Umlegen des Schlüsselschalters gehen sämtliche Armaturen in den Funktionsstopp über. Eine Auslösung durch den Benutzer ist nicht mehr möglich - die intelligente Freispül-Automatik bleibt aktiv. Der Funktionsstopp wird durch das für die jeweilige Armatur spezifische Blinksignal für den Reinigungsstopp signalisiert.
CONTROL Funktionsbeschreibung Intelligente Freispül-Automatik deaktivieren: DIP-Schalter 6 3 4 5 6 10 - 180 s Durch Umlegen des Schlüsselschalters wird die intelligente Freispül-Automatik der Armaturen deaktiviert und es erfolgt keine automatische Spülung mehr. Die Bedienung durch den Benutzer wird dadurch nicht beeinträchtigt.
+ X mal Warmwasser-Spülung (TD) aktiv für Armaturen der Adresse „ “ Zuvor aktivierte Funktion abgeschlossen, Schlüsselschalter noch geschlossen Zwangsspülung Mischwasser aktiv Intelligente Freispül-Automatik deaktiviert Funktionsstopp aktiv Zwangsspülung Kaltwasser aktiv Wartungsstopp aktiv I/O Modus aktiv (nur in Verbindung mit dem WimTec Server)
Seite 16
Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
