INSIDE
Montage- und Bedienungsanleitung
DE
Installation and operating instructions
EN

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WimTec INSIDE

Inhaltszusammenfassung für WimTec INSIDE

  • Seite 1 INSIDE Montage- und Bedienungsanleitung Installation and operating instructions...

  • Seite 2: Allgemeine Hinweise

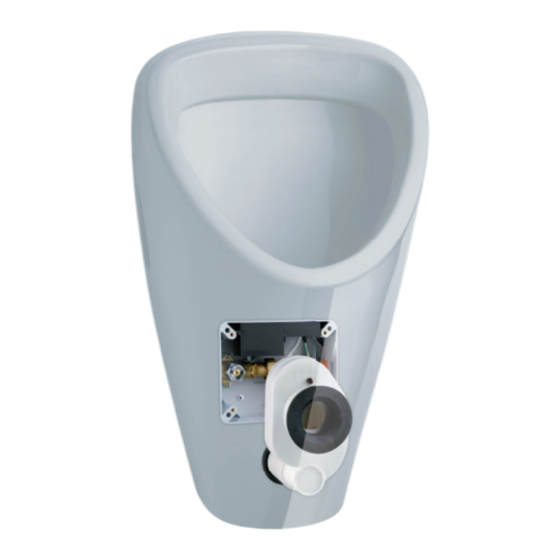

    INSIDE Allgemeine Hinweise Gratulation zum Kauf Ihrer Urinalsteuerung WimTec INSIDE. Diese Anleitung ist gültig für folgende Produkte: WimTec INSIDE - 230 V Art.Nr. 102 536 Lieferumfang: Siphon mit integrierter Sensorik, Magnetventil und Steuerelektronik mit integriertem Sicher- heitstrafo. Wichtige Installationshinweise: Es gelten die „Allgemeinen Passend für Urinale mit waagrechtem Urinal-...

  • Seite 3: Inhaltsverzeichnis

    ..............7 Rohbauset..................... 8 Verdrahtungsschema ................8 Montage ....................9 Funktions-Beschreibung ..............12 Freispül-Automatik..............12 Austrocknungsschutz ............. 12 Alternative Auslösung ............13 Verstopfungsschutz ..............13 Stadionmodus ................ 14 LED-Signale ..................14 Funktion ....................15 Ersatzteile ................... 16 Urinalsteuerung WimTec INSIDE...

  • Seite 4: Technische Daten

    0,3 bis ca. 0,7 l/s bei 0,3 MPa (3 bar) nach EN 12541 reduzierbar Urinale : nur für Urinale mit waagrechtem Urinalabgang hinten, Urinale mit senkrechtem Abgang wie zB.: Laufen Taro Nova ist ein Siphonadapter (Art.Nr. 231 311) erforderlich. Urinalsteuerung WimTec INSIDE...

  • Seite 5: Maße

    OK-FFB 2 x 0,75 mm - 1,5 mm Montagehinweis: Um ein Ausspülen der Reinigungsmittel in der Keramik zu vermeiden und somit ein Einwirken zu ermöglichen, sollte bauseits eine zentrale Wasserabsperrung bzw. Stromabschaltung für die Urinale vorgesehen werden. Urinalsteuerung WimTec INSIDE...

  • Seite 6: Steuer-Modul

    INSIDE Steuer-Modul Legende Anschluss 230 V Anschluss MICRO UR - Sensorsiphon Anschluss Magnetventil Intervall-Regler Zeit-Regler Spülzeit Zeit-Regler alternative Auslösung DIP-Schalter Anschluss MICRO Sensor LED 1 LED 2 1 2 3 4 5 6 Urinalsteuerung WimTec INSIDE...

  • Seite 7: Funktionseinstellungen

    Dip-Schalter Funktion DIP-Stellung Beschreibung OFF = Urinal, ON = Waschtisch OFF = UR Sensor, ON = UR Sensorsiphon ON = Freispül-Automatik Seite 12 OFF = Austrocknungsschutz Alternative Auslösung Seite 13 Verstopfungsschutz Seite 13 Stadionmodus Seite 14 Werkseinstellung Urinalsteuerung WimTec INSIDE...

  • Seite 8: Rohbauset

    VDE 0100 Teil 701 erfolgen. Die Netzzuleitung ist über einen 2-poligen Hauptschalter mit mindestens 3 mm Kontaktöffnung zu führen und mit maximal 16 A abzusichern! Spannungsversorgung: 230 V~, Kabel: 2 x 1,5 mm² Modul 1 Modul 2 Modul X Urinalsteuerung WimTec INSIDE...

  • Seite 9: Montage

    ACHTUNG! Wasserzuleitung nicht öffnen bevor die Steuerung sowie die Keramik vollständig fachgerecht montiert sind. Magnetventil mit Dichtungen lt. Abbildung einsetzen. Achtung! Flussrichtung bei Magnetventil beachten. Vorabsperrung öffnen. (Wasserzuleitung zu Gerät abgesperrt lassen). Länge des Sensorsiphons an den Ablauf anpassen. Urinalsteuerung WimTec INSIDE...
  • Seite 10 INSIDE Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Netzanschluss herstellen. Sensorsiphon am Elektronikmodul anstecken. Gewünschte Einstellungen am Elektronikmodul vornehmen (siehe Seite 7). Elektronikmodul in den UP-Kasten einschieben. Urinalsteuerung WimTec INSIDE...
  • Seite 11 Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Magnetventil anschließen. Sensorsiphon einstecken. Keramik aufsetzen. Achtung - Kabel nicht einklemmen! Hauptwasserabsperrung öffnen und Strom einschalten. Funktionstest durchführen (Spülung mit mind. 1 Liter Wasser) Wasserdichte Silikonverfugung rund um die Urinalkeramik herstellen. Urinalsteuerung WimTec INSIDE...

  • Seite 12: Freispül-Automatik

    Dient bei Austrocknung des Siphons zum Wiederherstellen des Geruchsverschlusses. Stellung „ON“: Freispül-Automatik aktiviert, Austrocknungsschutz deaktiviert (voreingestellt). Stellung „OFF“: Freispül-Automatik deaktiviert, Austrocknungsschutz aktiviert. 1. Austrocknung 2. Normalzustand Der Sensor-Siphon erkennt Durch eine kurze Spülung ein Austrocknen des Siphons. wird der Geruchsverschluss wieder hergestellt. Urinalsteuerung WimTec INSIDE...

  • Seite 13: Funktionsbeschreibung

    2 3 4 5 6 Stellt der Sensorsiphon eine Verstopfung bzw. eine Beeinträchtung des Abflusses fest, so wird die aktuelle Spülung abgebrochen und weitere Spülungen werden bis zur Behebung verhindert. Stellung „ON“: Verstopfungsschutz aktiviert. Stellung „OFF“: Verstopfungsschutz deaktiviert (voreingestellt). Urinalsteuerung WimTec INSIDE...

  • Seite 14: Stadionmodus

    Stadionmodus deaktiviert (voreingestellt). LED-Signale Beschreibung der LED-Signale: LED 1 LED 2 Beschreibung Kein Benutzer Benutzer erkannt Spülung Außerordentliche Spülung (Freispül-Automatik, Stadionmodus) bzw. kein Magnetventil angeschlossen. Austrocknungsschutz: Siphon füllt sich oder Blinken Kein Magnetventil angeschlossen Blinken Blinken Verstopfungsschutz Urinalsteuerung WimTec INSIDE...

  • Seite 15: Funktion

    Spülabbruch bei Verstopfung Bei Einbringen von mind. des Geruchsverschlusses (DIP-Schalter 5 = ON, siehe 1 l Wasser wird eine Spülung (DIP-Schalter 3 = OFF, Seite 13). ausgelöst (DIP-Schalter 4 = ON, siehe Seite 12). siehe Seite 13). Urinalsteuerung WimTec INSIDE...

  • Seite 16: Ersatzteile

    Dichtung 221 053 Anschlussverschraubung R 1/2“ AG 102 567 WimTec INSIDE Elektronik 125 474 Adapterkabel (zum Anschluss einer neuen WimTec INSIDE Elektronik an Sensossiphon Art.Nr. 231 328) 125 559 WimTec INSIDE Sensorsiphon 231 311 Sifonadapter für Urinale mit senkrechtem Abgang...

  • Seite 18: General Notes

    Urinals with a vertical siphon e.g. Laufen Taro www.wimtec.com apply. Nova only with siphon adaptor. To avoid rinsing out of cleaning agents inside the ceramic a central water shut-of resp. power off for the urinals should be provided on site.
  • Seite 19 .................... 25 Function description ................. 28 Flushing automatic ..............28 Dry-out protection ..............28 Alternative trigger ..............29 Clog protection ............... 29 Stadium mode ............... 30 LED signals ..................30 Function ....................31 Spare parts ..................32 Urinal control WimTec INSIDE...

  • Seite 20: Technical Data

    INSIDE Technical data WimTec INSIDE - 230 V: Supply voltage: 230 V 50 Hz Power consumption: approx. 3 VA Magnetic valve: 1/2“ 24 V LP Main flush: adjustable from 1 - 15 s Stadium mode: can be enabled, starting with 3 uses within 1.5 min,...

  • Seite 21: Dimensions

    Power supply: 2 x 0.75 mm - 1.5 mm Assembly note: In order to prevent premature rinsing of cleaning agents applied to the ceramics,the installation should be equipped with a central water/power lock for the urinals. Urinal control WimTec INSIDE...

  • Seite 22: Legend

    Connection MICRO UR - sensor siphon Connection magnetic valve Interval control Time control - flushing time Time control - alternative trigger DIP switch Connection MICRO sensor Status LED 1 Status LED 2 1 2 3 4 5 6 Urinal control WimTec INSIDE...

  • Seite 23: Configuring The Functions

    OFF = urinal, ON = washbasin OFF = UR sensor, ON = UR sensor siphon ON = flushing automatic page 28 OFF = dry-out protection Alternative trigger page 29 Clog protection page 29 Stadium mode page 30 default setting Urinal control WimTec INSIDE...

  • Seite 24: Flush-Mount Set

    Power supply to be established by a 2-pin main switch with minimum 3 mm connection opening and protect with maximum 6 A! Power supply: 230 V~, cable: 2 x 1,5 mm² Module 1 Module 2 Module X Urinal control WimTec INSIDE...

  • Seite 25: Assembly

    ATTENTION! Do not restore water supply until mounting of control and ceramics are completely finished. Insert magnetic valve and fictions according to illustration. ATTENTION! Mind flow direction of the magnetic valve. Open shut-off valve (keep water supply shut down). Adjust sensor siphon length to outlet. Urinal control WimTec INSIDE...
  • Seite 26 Following steps must be done in order as described necessarily! Connect power supply. Connect sensor siphon to electronics module. Carry out desired adjustments at electronics module (see page 23). Insert electronics module into wall recess mounted box. Urinal control WimTec INSIDE...
  • Seite 27 Connect magnetic valve. Connect sensor siphon. Attach ceramics. ATTENTION! Don‘t clamp calbes. Restore water and power supply. Perform function test (flush with min. 1 liter of water). Establish waterproof silicon pointing around the ceramics. Urinal control WimTec INSIDE...

  • Seite 28: Function Description

    Automatic flushing enabled, dry-out protection disabled (default setting). ‘OFF’ position: Automatic flushing disabled, dry-out protection enabled. 1. Dried out 2. Normal state The sensor siphon detects A brief rinse restores a dried-out siphon. the odour trap. Urinal control WimTec INSIDE...

  • Seite 29: Alternative Trigger

    2 3 4 5 6 If the sensor siphon recognizes a drain blockage, the actual flushing will be aborted and following flushings will be prevented. Stellung „ON“: Clog protection enabled. Stellung „OFF“: Clog protection disabled (default setting). Urinal control WimTec INSIDE...

  • Seite 30: Stadium Mode

    User detected Flushing Extra rinse (Automatic flushing, stadium mode) or no magnetic valve is connected. Flashing Dry-out protection: Siphon is filling up Flashing Flashing Clog protection Flashing No magnetic valve is connected (during or after flushing) Urinal control WimTec INSIDE...

  • Seite 31: Function

    If at least 1 l of liquid is odour trap (DIP switch 5 = ON, see introduced, a flush is triggered (DIP switch 3 = OFF, page 29). (only if DIP switch 4 = ON, see page 28). see page 29). Urinal control WimTec INSIDE...

  • Seite 32: Spare Parts

    221 053 Screw connection R 1/2“ AG 102 567 Electronics module 125 474 Adapter cable (for connecting a news WimTec INSIDE control module to sensor siphon Art.Nr. 231 328) 231 328 INSIDE sensor siphon 231 311 Siphon adaptor (for urinals...
  • Seite 36 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
