- Seite 1 INSIDE Montage- und Bedienungsanleitung...

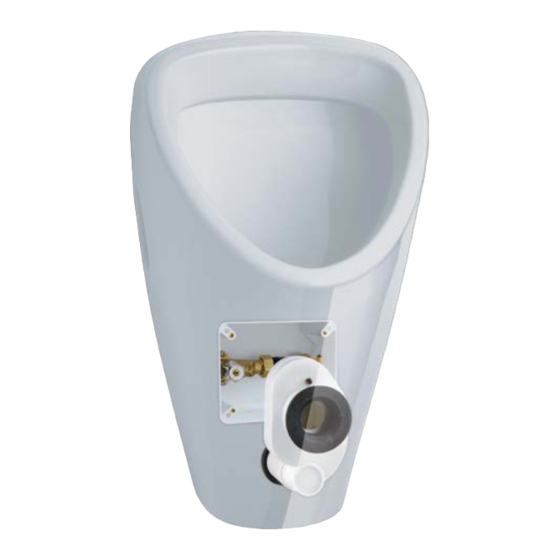

- Seite 2 INSIDE Allgemeine Hinweise Gratulation zum Kauf Ihrer Urinalsteuerung WimTec INSIDE. Diese Anleitung ist gültig für folgende Produkte: WimTec INSIDE - 230 V Art.Nr. 102 536 Lieferumfang: Siphon mit integrierter Sensorik, Magnetventil, Elektronikmodul und Netzteil. Wichtige Installationshinweise: Passend für Urinale mit waagrechtem Urinal- abgang hinten.
- Seite 3 INSIDE Inhaltsverzeichnis Seite Technische Daten ................4 Maße .....................5 Legende ....................6 Funktionseinstellungen ..............7 Montage ....................8 Funktionseinstellung ................ 11 Verstopfungsschutz ..............11 Alternative Auslösung............11 Freispül-Automatik ..............12 Ausstrocknungsschutz............12 Stadionmodus ................ 12 Funktionsbeschreibung ............13 Fehleranalyse ................14 Wartung | Service ..............15...
- Seite 4 INSIDE Technische Daten Betriebsspannung: WimTec Netzteil 230 V 50 Hz / 12V= Leistungsaufnahme: max. 3 W Magnetventil: 1/2“ 24 V LP Hauptspülung: 1 s bis 15 s einstellbar Stadion-Modus: aktivierbar, ab 3 Benutzungen innerhalb von 1,5 min erfolgt die Spülung minütlich...
- Seite 5 INSIDE Maße Rohbauset: Maße in mm Ablauf Zufluss R ½" AG G ½“ IG Montage: Angaben in cm 230 V Steuerelektronik und Ventileinheit sind hinter der Keramik montiert. Sensorsiphon Elektro-Leerverrohrung vorsehen Spannungsversorgung: OK-FFB 2 x 0,75 mm - 1,5 mm Montagehinweis: Um ein Ausspülen der Reinigungsmittel in der Keramik zu vermeiden und somit...
- Seite 6 INSIDE Legende Rohbauset: Absperrventil Schmutzsiebabdeckung Durchspülrohr Elektronikmodul: Anschluss Spannungsversorgung Anschluss Sensorsiphon Anschluss Magnetventil Auslöser für Testspülung (ca. 2 sec) DIP-Schalter Status-LED 1 2 3 4 5 6 Intervall-Regler Zeit-Regler Spülzeit Zeit-Regler alternative Auslösung...
- Seite 7 INSIDE Funktionseinstellungen Einstellregler: Intervall-Regler Spülzeit-Regler Zeitregler alternative für die Dauer der Haupt- Auslösung für die Freispül-Automatik, 24 h voreingestellt spülung, 5 s voreingestellt Zur Funktionskontrolle und (3 h bis 48 h einstellbar). (1 s bis 15 s einstellbar) zum Ausspülen von einge- brachtem Wasser kann die alternative Auslösung mittels...
- Seite 8 INSIDE Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Vorspülung mit Spülstück durchführen. Vorabsperrung schließen, Magnetventil mit Dichtungen lt. Abbildung einsetzen. Achtung! Flussrichtung bei Magnetventil beachten. Vorabsperrung öffnen. Länge des Sensorsiphons an den Ablauf anpassen. Spannungsversorgung abschalten! Netzanschluss (230 V 50 Hz) herstellen.
- Seite 9 INSIDE Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Sensorsiphon am Elektronikmodul anstecken. Gewünschte Einstellungen am Elektronikmodul vornehmen (siehe Seite 7). Elektronikmodul oben in den UP-Kasten einschieben und befestigen. Magnetventil anschließen.
- Seite 10 INSIDE Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Sensorsiphon einstecken. Keramik aufsetzen. Achtung - Kabel nicht einklemmen! Spannungsversorgung einschalten. Funktionstest durchführen (Spülung mit mind. 2 Liter Wasser) Wasserdichte Silikonverfugung rund um die Urinalkeramik herstellen.
- Seite 11 INSIDE Funktionsbeschreibung Verstopfungsschutz: DIP Schalter 2 2 3 4 5 6 Stellt der Sensorsiphon eine Verstopfung bzw. eine Beeinträchtigung des Abflusses fest, so wird die aktuelle Spülung abgebrochen. Stellung „ON“: Verstopfungsschutz aktiviert. Stellung „OFF“: Verstopfungsschutz deaktiviert (voreingestellt). Alternative Auslösung: DIP Schalter 3 2 3 4 5 6 Dient zur Funktionskontrolle und zum Ausspülen von eingebrachtem Wasser.
- Seite 12 INSIDE Funktionseinstellung Freispül-Automatik: DIP Schalter 4 = ON 2 3 4 5 6 Findet für die am Intervall-Regler (siehe Seite 7) eingestellte Dauer (3 h bis 48 h, 24 h voreinge- stellt) keine Benutzung statt, wird eine automatische Spülung ausgelöst, um Stagnationswasser und Austrocknung des Siphons zu vermeiden.
- Seite 13 INSIDE Funktionsbeschreibung Einstellbare Spüldauer Stadion-Modus Freispül-Automatik: Spülzeit von 1 bis 15 s am Ab 3 Benutzungen innerhalb eine automatische Spülung Spülzeit-Regler einstellbar von 1,5 min erfolgt die Spülung nach 3 - 48 h Nichtbenutzung (siehe Seite 7). minütlich. (DIP-Schalter 4 = ON, laut Intervall-Regler, siehe Seite 7).
- Seite 14 INSIDE Fehleranalyse Störung Ursache Behebung Keine Spülung Ab 3 Benutzungen innerhalb von Stadion-Modus aktiv 1,5 min erfolgt die Spülung minütlich, ggf. Stadion-Modus deaktivieren (siehe Seite 14) Wasserzuleitung/Armaturenabsperrung kein Wasser überprüfen/öffnen, Schmutzfilter verschmutzt Magnetventil verschmutzt Magnetventil reinigen oder tauschen oder defekt...
- Seite 15 INSIDE Wartung | Service Regelmäßige Reinigung der Urinale Um eine einwandfreie Funktion zu gewährleisten, wird empfohlen, in Quartalsschritten eine Reinigung der Sifone bzw. Keramiken durchzuführen. 1. Urinal-Steuermodule netzfreischalten 4. Nach abgelaufener Einwirkzeit die Urinale 2. Reinigungsmittel (Kalk- und Urinsteinlöser) mit sauberem Trinkwasser freispülen in die Keramik einbringen (ca.
- Seite 16 INSIDE Wartung | Service Magnetventil reinigen | tauschen Magnetventil abstecken. Anschlussverschraubung lösen Auslöser für Test- Über den spülung kann die Funktion und Magnetventil entnehmen. Neues Magnetventil einsetzen. des Magnetventils überprüft Anschließend weitere Montage werden (ca. 2 s Testspülung). durchführen (siehe Seite 8).
- Seite 17 107 074 Magnetventil 1/2“ 24 V LP 227 208 Dichtung 222 074 Anschlussverschraubung R 1/2“ AG 221 053 Netzteil 122 350 WimTec INSIDE Elektronik 138 573 WimTec INSIDE Sensorsiphon 125 559 Sifonadapter für Urinale mit 231 311 senkrechtem Abgang (zB Laufen Taro Nova)
- Seite 20 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
