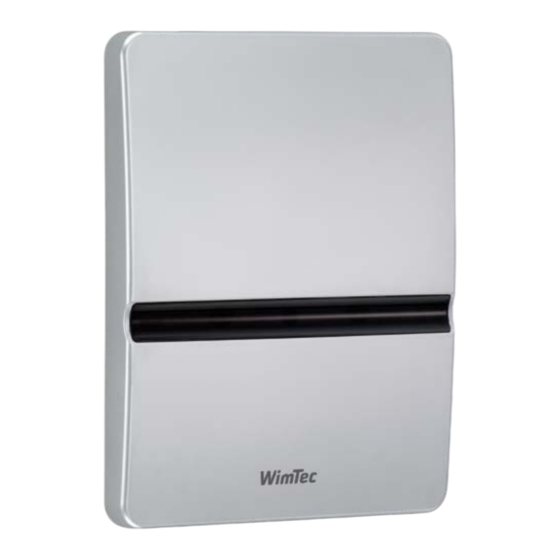

WimTec MULTI 2 HyPlus Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MULTI 2 HyPlus:
- Montage- und bedienungsanleitung (28 Seiten) ,
- Montage- und bedienungsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WimTec MULTI 2 HyPlus
Inhaltszusammenfassung für WimTec MULTI 2 HyPlus
- Seite 1 MULTI 2 HyPlus Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
MULTI 2 HyPlus Allgemeine Hinweise Diese Anleitung ist gültig für folgende Produkte: WimTec MULTI 2 - 230 V Art.Nr. 133 561, 133 578, 133 585 HyPlus WimTec MULTI 2 - Art.Nr. 133 899, 133 905, 133 912 HyPlus WimTec MULTI 2 -... -
Seite 3: Inhaltsverzeichnis
Pflegehinweise ................ 2 Technische Daten ..............4 Maße ..................5 Legende ..................6 Funktionseinstellung ..............7 Einstellregler ................7 Dip-Schalter ................7 WimTec REMOTE Infrarot-Tablet ..........8 Montage ................... 9 Funktionsbeschreibung ............13 Spülabbruch ................13 Vorspülung ................14 Intelligente Freispül-Automatik ..........15 Mindestspüldauer ..............16 Stadion-Modus ................ -
Seite 4: Technische Daten
MULTI 2 HyPlus Technische Daten WimTec MULTI 2 - 230 V: Betriebsspannung: 230 V 50 Hz Leistungsaufnahme: ca. 3 VA WimTec MULTI 2 - 9 V: Batterie: 9 V Alkali 6LR22 oder 6LF22, optional 6 V Lithium CR-P2 Batterielebensdauer: 9 V Alkali - ca. 100.000 Auslösungen (max. 2 Jahre) 6 V Lithium - ca. -
Seite 5: Maße
MULTI 2 HyPlus Maße Abmessungen in mm Zulauf 25,5 R 1/2“ IG Fliese Putz 230 V 25,5 min. 100 Ablauf max. 120 R 1/2“ AG Montage: Maße in cm 230 V min. 100 (bei Netzausführung) ACHTUNG Ansprechbereich Die Funktionsweise kann durch 30 - 70 einstellbar eine reflektierende Oberfläche auf der gegenüberliegenden... -
Seite 6: Legende
MULTI 2 HyPlus Legende Frontplatte: WimTec Rohbauset U2: Zulauf Infrarot-Sensor mit Kontroll-LED Absperrventil Schmutzsieb- abdeckung Durchspülrohr Ablauf Elektronikmodul MULTI 2 - 230 V: Elektronikmodul MULTI 2 - 9 V: 1 2 3 4 5 6 1 2 3 4 5 6... -
Seite 7: Funktionseinstellung
(0,5 h bis 24 h einstellbar). (30 cm bis 70 cm einstellbar). Generell gilt: Hinweis: Gegen den Uhrzeigersinn Mit dem WimTec REMOTE Infrarot-Tablet zum Reduzieren. Im Uhr- können alle Einstellungen wertgenau und zeigersinn zum Erhöhen. stufenlos angepasst werden (siehe Seite 8). -
Seite 8: Wimtec Remote Infrarot-Tablet
MULTI 2 HyPlus WimTec REMOTE Infrarot-Tablet Mit dem Infrarot-Tablet WimTec Armaturen-Einstellungen REMOTE können Einstellungen Gerätebezeichnung: individuell definierbar ohne Öffnen der Armatur vorge- PIN-Code Schutz: aktivierbar nommen werden. Bei Ände- rungen mit dem Tablet werden Freispül-Automatik: aktivierbar die Werte der Einstellregler und - Spülintervall:... -
Seite 9: Montage
MULTI 2 HyPlus Montage - 230 V Netzversion ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Vorabsperrung schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb entfernen, Schmutzsieb-Abdeckung wieder einsetzen. Vorabsperrung öffnen und Leitung durchspülen, danach Vorabsperrung wieder schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen. - Seite 10 MULTI 2 HyPlus Montage - 230 V Netzversion Magnetventil mit Elektronikmodul verbinden. Versorgungskabel mit Elektronikmodul verbinden und ACHTUNG! Spannungszufuhr aktivieren. Folgende Schritte unbe- dingt in beschriebener Vorabsperrung öffnen. Reihenfolge ausführen! Falls erforderlich Einstellungen am Elektronikmodul ändern (siehe Seite 7). Frontplatte aufsetzen - Funktionsprüfung durchführen. Mit Schraube von unten sichern.
- Seite 11 MULTI 2 HyPlus Montage - 9 V Batterieversion Vorabsperrung schließen. Schmutzsieb-Abdeckung öffnen. ACHTUNG! Schmutzsieb entfernen, Schmutzsieb-Abdeckung Folgende Schritte unbe- wieder einsetzen. dingt in beschriebener Reihenfolge ausführen! Vorabsperrung öffnen und Leitung durchspülen, danach Vorabsperrung wieder schließen. Schmutzsieb-Abdeckung öffnen. Schmutzsieb und Schmutzsieb-Abdeckung wieder einsetzen.
- Seite 12 MULTI 2 HyPlus Montage - 9 V Batterieversion Magnetventil mit Elektronikmodul verbinden. Batteriemodul mit Elektronikmodul verbinden ACHTUNG! (Sicherheitsschließimpuls beim Magnetventil erfolgt). Folgende Schritte unbe- dingt in beschriebener Vorabsperrung öffnen. Reihenfolge ausführen! Falls erforderlich Einstellungen am Elektronikmodul ändern (siehe Seite 7). Frontplatte aufsetzen - Funktionsprüfung durchführen.
-
Seite 13: Funktionsbeschreibung
MULTI 2 HyPlus Funktionsbeschreibung Mindestverweilzeit Hauptspülung von 4 s für 1 bis 15 s einstellbar (Hauptspülzeit-Regler siehe Seite 7) Spülabbruch: Dip-Schalter 2 3 4 5 6 Tritt ein Benutzer während einer Spülung vor das Urinal, wird die Spülung gestoppt, sodass das Urinal sofort ungestört benutzt werden kann. Stellung „ON“... -
Seite 14: Vorspülung
MULTI 2 HyPlus Funktionsbeschreibung Vorspülung: Dip-Schalter 3 3 4 5 6 Durch das Benetzen des Urinals wird das Ausspülen des Urins verbessert. Stellung „ON“ = Vorspülung aktiviert (voreingestellt). Stellung „OFF“= Vorspülung deaktiviert. Vorspülung aktiv Bedarfsabhängige Vorspülung für 1 s, wenn das Urinal länger als 5 min nicht benutzt wurde. -
Seite 15: Intelligente Freispül-Automatik
Gibt die Mindestspülzeit im eingestellten Spül- Nutzung der Armatur intervall an. Einstellbar von 15 s oder 30 s über Freispül-Automatik (Spülintervall und Mindestspüldauer einstellbar) den DIP-Schalter 5 (siehe Seite 7). Mit WimTec REMOTE einstellbar von 10 s bis 10 min. Spülintervall Spülintervall Spülintervall... -
Seite 16: Mindestspüldauer
MULTI 2 HyPlus Funktionsbeschreibung Mindestspüldauer: Dip-Schalter 5 3 4 5 6 Legt die Mindestspüldauer der automatischen Freispülung fest. Stellung „ON“ = Mindestspüldauer beträgt 30 s. Stellung „OFF“= Mindestspüldauer beträgt 15 s (voreingestellt). Stadion-Modus: Dip-Schalter 6 3 4 5 6 Bei häufiger Benutzung wechselt die Steuerung in den Stadion-Modus um Wasser zu sparen. -
Seite 17: Led-Signale
Inbetriebnahme, wenn kein Magnetventil angeschlossen ist alle 4 s (9 V Batterieversion) Magnetventil wird geöffnet Magnetventil wird geschlossen Magnetventil wird geöffnet (bei Einstellungen mittels WimTec REMOTE) Magnetventil wird geschlossen (bei Einstellungen mittels WimTec REMOTE) Zeigt niedrigen Batterie-Ladestand bei Benutzung an. alle 2 s Batterie wechseln! -
Seite 18: Fehleranalyse
MULTI 2 HyPlus Fehleranalyse Störung Ursache Behebung Keine Spülung LED blinkt 1 x alle 4 s Batterie tauschen Batterie ist leer Batterie falsch eingelegt Polarität der Batterie überprüfen Tritt ein Benutzer während einer Spülung vor Aktivierter Spülabbruch das Urinal, wird die Spülung gestoppt, ggf. Spülabbruch deaktivieren (siehe Seite 13) Ab drei Benutzungen innerhalb von Stadion-Modus aktiv... -
Seite 19: Wartung | Service
MULTI 2 HyPlus Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Frontplatte abheben. Vorabsperrung schließen. Stromversorgung trennen. Sicherungsschraube lösen. Magnetventil reinigen | tauschen Magnetventil abstecken. Anschlussverschraubung lösen und Magnetventil entnehmen. Neues Magnetventil einsetzen. Anschließend weiter Montage durchführen (siehe Seite 11). - Seite 20 MULTI 2 HyPlus Wartung | Service Schmutzsieb reinigen/tauschen Schmutzsieb herausnehmen Schmutzsieb-Abdeckung mit und unter fließendem Wasser Steckschlüsse SW 10 lockern und reinigen oder ggf. tauschen. vorsichtig herausziehen. Anschließend Montage durch- führen (siehe Seite 10).
- Seite 21 MULTI 2 HyPlus Wartung | Service Elektronikmodul tauschen - 230 V Netzversion Steckverbindungen bei Gewünschte Funktionseinstel- Magnetventil und Spannungs- neuem Elektronikmodul lungen am Elektronikmodul versorgung vom Elektronikmodul wiederherstellen. vornehmen (siehe Seite 7). trennen. Anschließend weitere Montage durchführen (siehe Seite 10). Elektronikmodul tauschen - 9 V Batterieversion Magnetventil und Batteriemodul Steckverbindungen bei...
-
Seite 22: Ersatzteile
MULTI 2 HyPlus Ersatzteile Beschreibung Art.Nr. Beschreibung Art.Nr. WimTec Rohbauset U2 121 629 Batteriemodul 231 380 Sanitäroberteil 123 562 Montagerahmen 122 220 Thermostat Adapter 120 547 Schmutzsieb 119 770 Frontplatte inkl. Elektronikmodul O-Ring 122 695 für 230 V Netzversion Schmutzsieb-Abdeckung... - Seite 24 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
