5.3.2 Zur Messung von Wechselspannungen gehen Sie wie folgt
vor:
a) Stellen Sie den Meßfunktionsschalter auf die Position 200 V
oder 600 V, wenn Sie Spannungsmessungen durchführen.

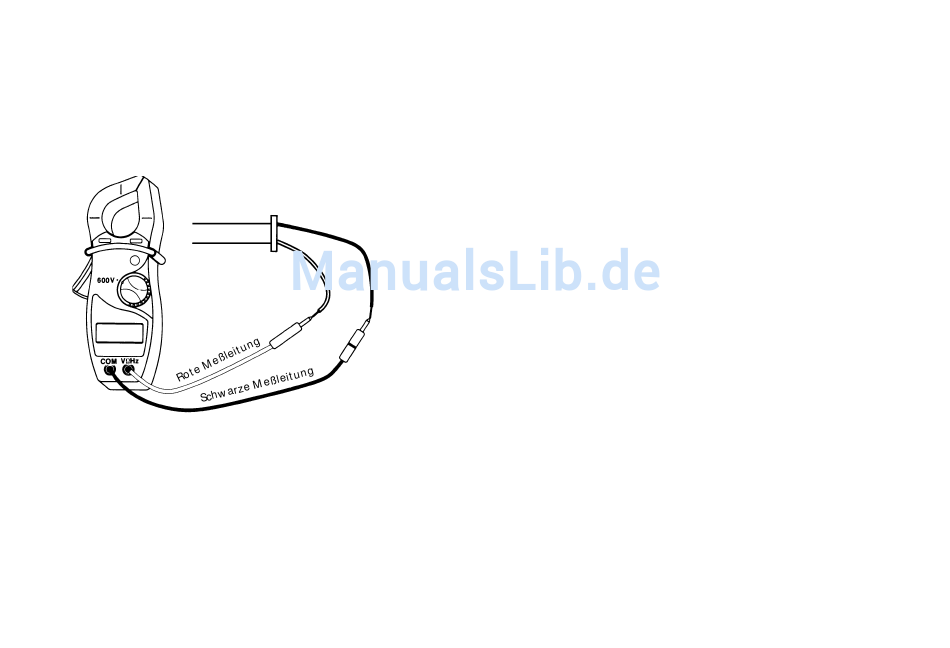

b) Verbinden Sie die Meßspitzen mit dem Meßobjekt (Last,
Spannungsquelle, Schaltung usw.). Beachten Sie hierzu unbe-
dingt die nachfolgende Abbildung.
Meßobjekt
Achtung!
Jeder der Spannungsbereiche weist einen Eingangswiderstand
von 10 MΩ auf (AC-Bereich: parallel zu < 100 pF). Der Wechsel-
spannungseingang ist AC-gekoppelt.
48
5.4 Widerstandsmessung und Durchgangsprüfung
Achtung!
Vergewissern Sie sich, daß alle zu messenden Schaltungsteile,
Schaltungen und Bauelemente sowie andere Meßobjekte unbe-
dingt spannungslos sind.
Mit dieser Funktion können spannungslose Leitungen, Siche-
rungen, Schaltungen usw. auf Durchgang akustisch überprüft
werden. Zu dieser Messung gehen Sie wie folgt vor:
a) Beachten Sie unbedingt Punkt 5.3.1 dieser Anleitung
(Anschluß der Meßleitungen). Stellen Sie den Meßfunktions-
schalter auf die Position „200 Ω". Eine manuelle Bereichs-
wahl ist nicht möglich.
b) Anschließend verbinden Sie die Meßspitzen mit dem Meß-
objekt. Bei einem Durchgangswiderstand kleiner als 15 Ω er-
tönt ein akustisches Signal. Mit der Durchgangsprüfung kön-
nen Leitungswiderstände spannungsloser Leitungen bis zu
200 Ω überprüft/gemessen werden. Der Widerstandswert,
welcher angezeigt wird, bezieht sich immer auf die Meß-
strecke (Schaltungswege/Bauteile), die sich zwischen den Prüf-
spitzen befindet. So kann es sein, daß Sie an einem in eine
Schaltung eingebauten Widerstand nicht den Widerstands-
wert messen, der dem Farbcode (Farbringe) dieses Wider-
standes entspricht.
Achtung!
Werden eingebaute Widerstände in Schaltungen gemessen, in
welchen sich Si-Transistoren/Dioden befinden, so reicht die Test-
spannung des 200-Ω-Bereiches aus, um diese Halbleiter durch-
zusteuern. Dadurch können die Meßwerte verfälscht werden.
49
