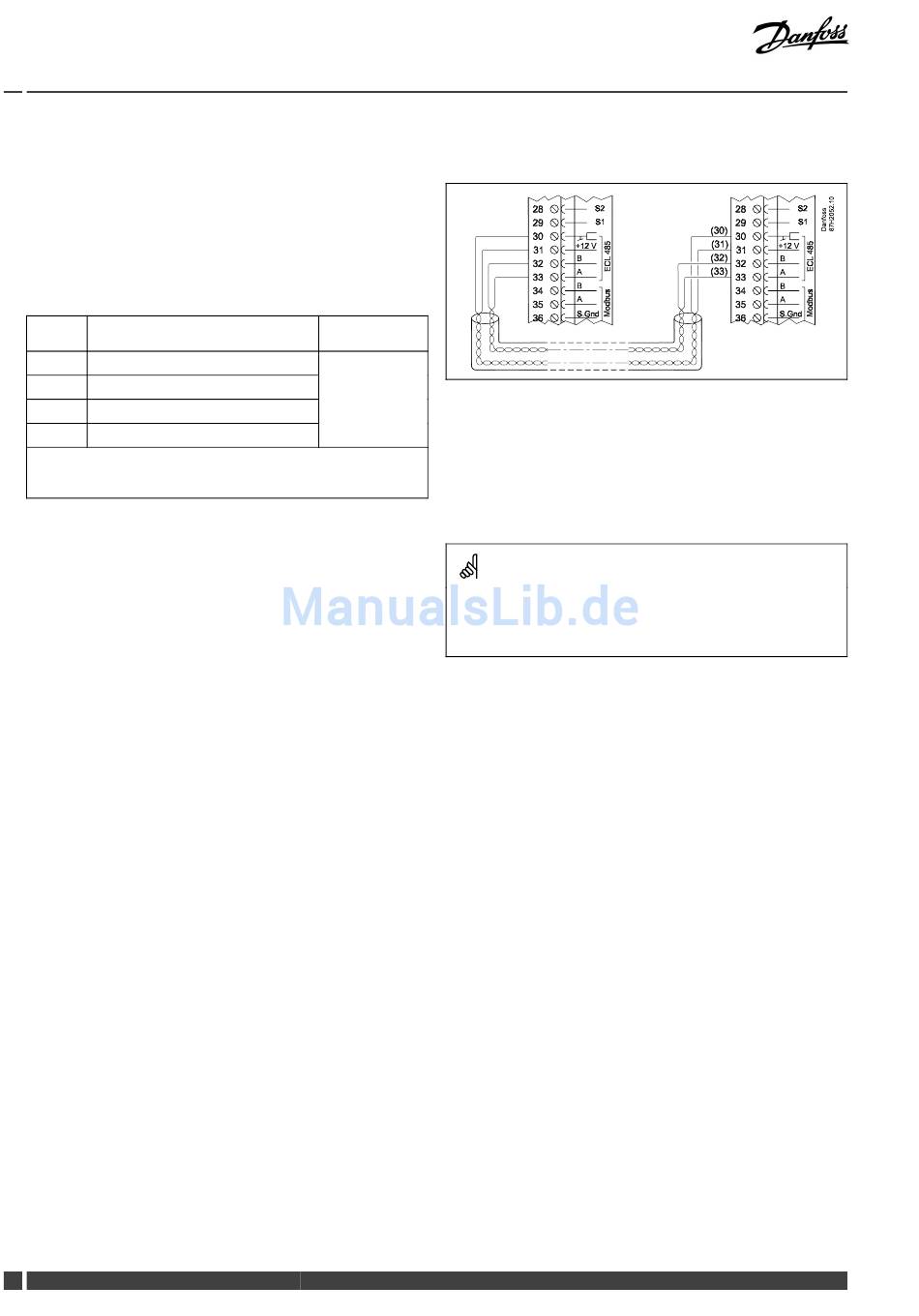

2.5.7 Elektrischer Anschluss an ein Bussystem

Der Regler kann in einem Bussystem als Hauptregler (Master)
oder als Folgeregler (Slave) verwendet werden. Die Anbindung
erfolgt über den internen ECL 485 Kommunikationsbus (2 verdrillte
Leiterpaare).
Der ECL 485 Kommunikationsbus ist nicht kompatibel mit dem
ECL-Bus im ECL Comfort 100, 110, 200, 300, 301.
Kle- Beschreibung
mme
30 Gemeinsame Klemme
31* +12 V*, ECL 485 Kommunikationsbus
32
B, ECL 485 Kommunikationsbus
33
A, ECL 485 Kommunikationsbus
*
Nur für die Kommunikation mit ECA 30/31 und dem
Haupt-/Folgeregler (Master/Slave)
24 DEN-SMT/DK
ECL Comfort 310, Applikation A361
Empfohlener
Typ
Kabel mit 2x
verdrilltem Paar
B
A
B
A
Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.
dem internen Kommunikationsbus ECL 485).
Durch Kabellängen über 200 m kann die EMV-Störfestigkeit
beeinträchtigt werden.
VI.LG.M1.03
B
A
B
A
