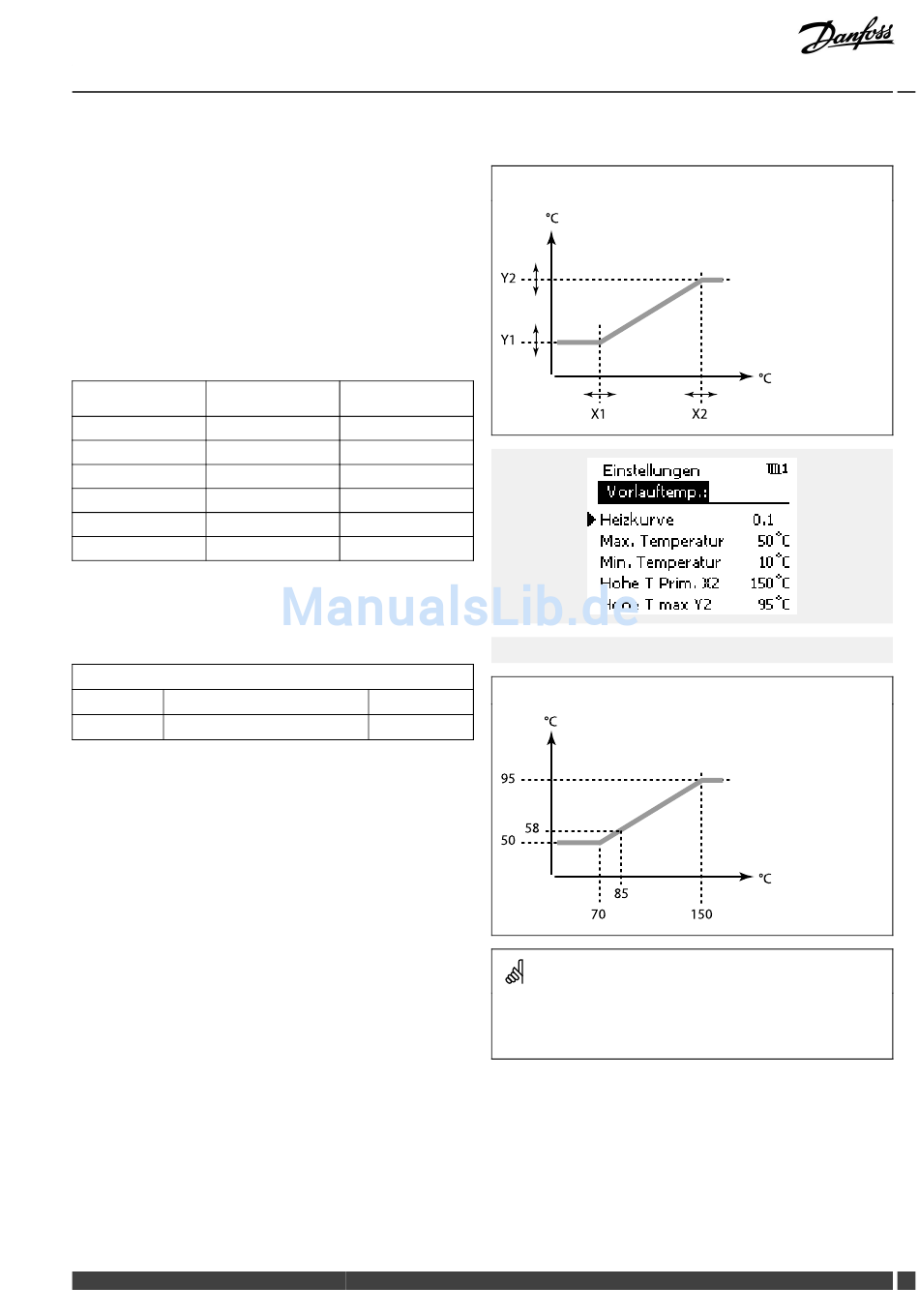

5.1.2 A361.2
Der ECL Comfort Regler berechnet und regelt die Vorlauftemperatur
in Abhängigkeit von der Versorgungstemperatur (S2). Diese
Beziehung wird im Regler eingestellt.
Die Heizkurve wird in allen Koordinatenpunkten auf die
max. gewünschte Vorlauftemperatur (150 °C) eingestellt. Die
gewünschte Vorlauftemperatur steht immer in Bezug zu der
Versorgungstemperatur (S2).
Der angezeigte Wert für die Heizkurve ist ein Durchschnittswert
(Gefälle) auf Basis der aktuellen Einstellungen.
Werkseinstellun-
Außentemperatur
-30 °C
-15 °C
-5 °C
0 °C
5 °C
15 °C
Stellen Sie die gewünschte Vorlauftemperatur auf -30, -15, -5, 0, 5,
und 15 °C ein, falls erforderlich.
MENU > Einstellungen > Vorlauftemp.
Heizkurve
Kreis
1
Die Werkseinstellung (eine allgemeine gewünschte
Vorlauftemperatur von 150 °C) ist auf einen Höchstwert
beschränkt, basierend auf der Versorgungstemperatur (S2) und
den Einstellungen in den Parametern „Hohe T Prim. X2", „Hohe T
max Y2", „Tiefe T Prim. X1" und „Tiefe T max Y1".
Danfoss District Energy
ECL Comfort 310, Applikation A361
Ihre Einstellungen
gen
150 °C
150 °C
150 °C
150 °C
150 °C
150 °C
Einstellbereich Werkseinstellung
schreibgeschützt
Gewünschte Vorlauftemperatur
°C
Y2
Y1
X1
Gewünschte Vorlauftemperatur
°C
95
58
50
85
70
Die obige Heizkurve ist ein Beispiel für eine Versorgungstemperatur
(S2) von 85 °C. Die gewünschte Vorlauftemperatur (58 °C) basiert auf
der Einstellung der Beziehung zwischen der Versorgungstemperatur
(S2) und der gewünschten Vorlauftemperatur.
VI.LG.M1.03
Versorgungstemp.
°C
(S2)
X2
Versorgungstemp.
°C
(S2)
150
