Instruktion

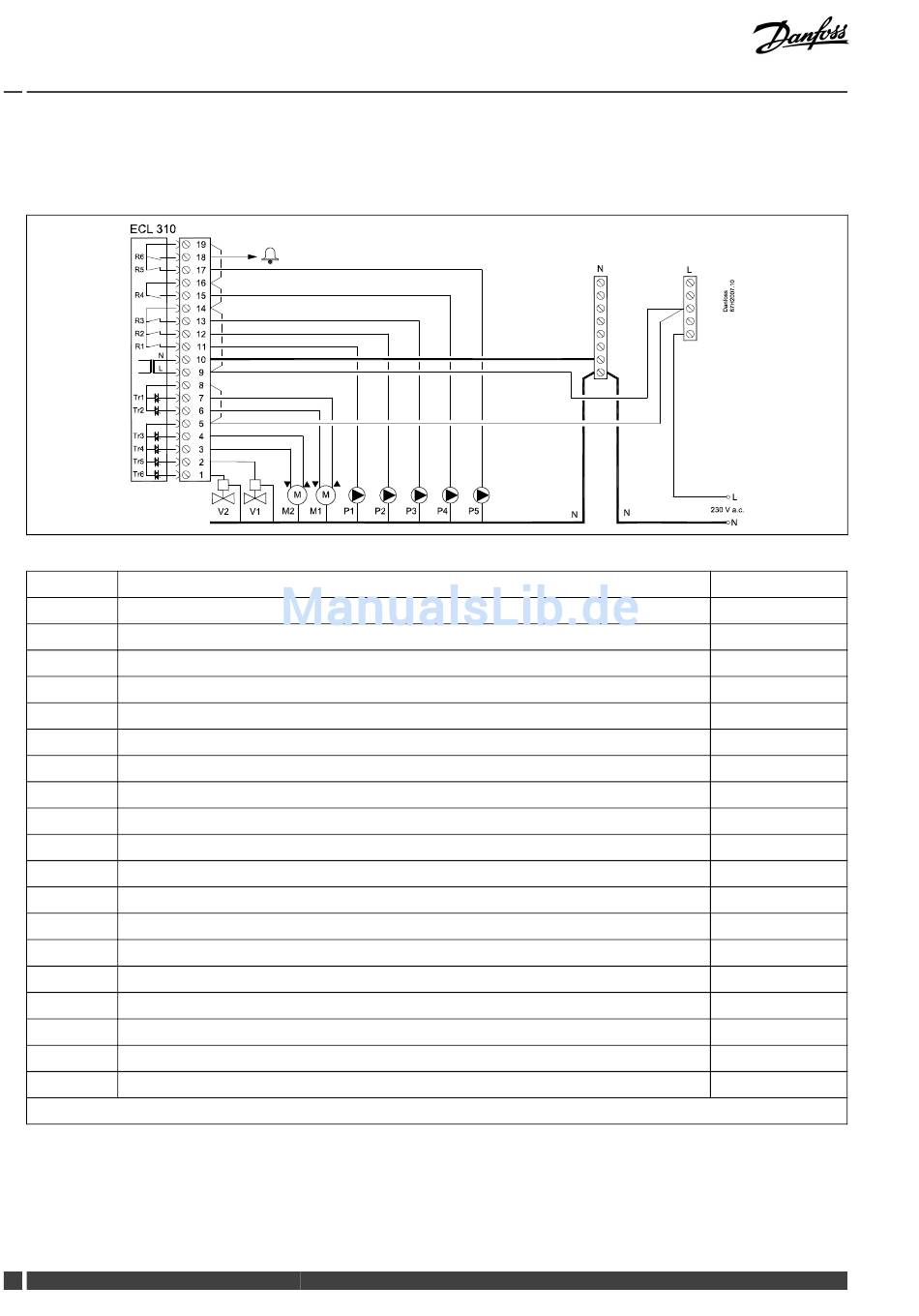

2.5.2 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne
Sicherheitsthermostat) - 230 V AC
Applikation A361.1/A361.2
Klemme Beschreibung
19
Phase für Umwälzpumpe und Alarm
18 Alarm
17 P5 Umwälzpumpe ON/OFF, Heizkreis 2
16 Phase für Umwälzpumpe
15 P4
Nachspeisung Pumpe ON/OFF
14
Phase für Umwälzpumpen
13
P3 Umwälzpumpe ON/OFF, Heizkreis 2
12
P2 Umwälzpumpe ON/OFF, Heizkreis 1
11
P1 Umwälzpumpe ON/OFF, Heizkreis 1
10 Netzspannung 230 VAC – Neutralleiter (N)
9
Netzspannung 230 VAC – Stromleiter (L)
8 M1
Phase für Ausgang des Motorregelventils, Heizkreis 1
7 M1
Stellantrieb – öffnet
6 M1 Stellantrieb – schließt
5 M2
Phase für Ausgang des Motorregelventils, Heizkreis 2
4 M2
Stellantrieb – öffnet
3
M2 Stellantrieb – schließt
2 V1 Magnetventil, Heizkreis 1, Funktion „Nachspeisung"
1 V2
Magnetventil, Heizkreis 2, Funktion „Nachspeisung"
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme 14 und 16 zwischen Klemme 16 und 19 zwischen Klemme L
und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
16 DEN-SMT/DK
ECL Comfort 310, Applikation A361
VI.LG.M1.03
Max. Belastung
4(2) A/230 VAC*
4(2) A/230 VAC*
4(2) A/230 VAC*
4(2) A/230 VAC*
4(2) A/230 VAC*
4(2) A/230 VAC*
0,2 A/230 VAC
0,2 A/230 VAC
0,2 A/230 VAC
0,2 A/230 VAC
0,2 A/230 V a.c.
0,2 A/230 V a.c.
