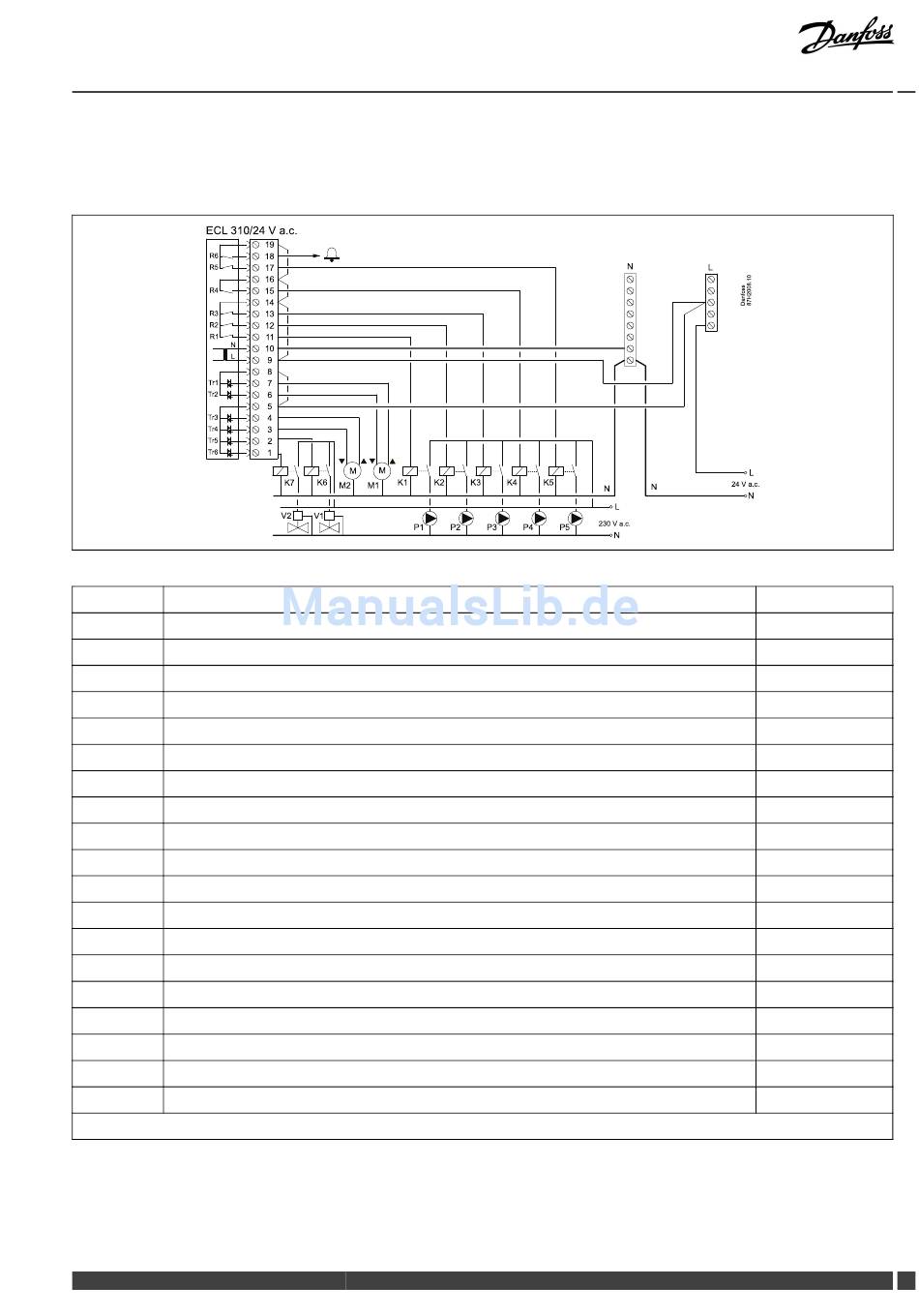

2.5.4 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne
Sicherheitsthermostat) – 24 V AC
Applikation A361.1/A361.2
ECL 310/24 V a .c.
R6
R5
R4
R3
R2
R1
N
L
Tr1
Tr2
Tr3
Tr4
Tr5
Tr6
Klemme Beschreibung
19
Phase für Umwälzpumpe und Alarm
18
Alarm
17
K5 Umwälzpumpe ON/OFF, Heizkreis 2
16 Phase für Umwälzpumpe
15 K4 Nachspeisung Pumpe ON/OFF
14
Phase für Umwälzpumpen
13 K3
Umwälzpumpe ON/OFF, Heizkreis 2
12 K2
Umwälzpumpe ON/OFF, Heizkreis 1
11 K1
Umwälzpumpe ON/OFF, Heizkreis 1
10
Netzspannung 24 VAC – Neutralleiter (N)
9 Netzspannung 24 VAC – Stromleiter (L)
8 M1
Phase für Ausgang des Motorregelventils, Heizkreis 1
7 M1
Stellantrieb – öffnet
6 M1
Stellantrieb – schließt
5
M2 Phase für Ausgang des Motorregelventils, Heizkreis 2
4 M2
Stellantrieb – öffnet
3 M2
Stellantrieb – schließt
2
K6 Magnetventil, V1, Heizkreis 1, Funktion „Nachspeisung"
1
K7 Magnetventil, V2, Heizkreis 2, Funktion „Nachspeisung"
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme 14 und 16 zwischen Klemme 16 und 19 zwischen Klemme L
und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
