Anschlussschaltbild - Bender ISOMETER isoCHA425 Kurzanleitung

Anschlussschaltbild

Die Klemmen A1 und A2 sind an die Versorgungsspannung gemäß
DIN VDE 0100-430 anzuschließen, d.h. die Zuleitung ist mit Schutzeinrichtun-
gen zum Schutz bei Kurzschluss zu versehen (Empfehlung: Schmelzsicherung
6 A). Für die Ankopplung der Klemmen L+ und L– an das zu überwachende IT-
System kann entsprechend DIN VDE 0100-430 auf Schutzeinrichtungen
zum Schutz bei Kurzschluss verzichtet werden, wenn die Leitung oder das
Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein Mindest-
maß beschränkt ist. Mit einer externen Test/Reset-Taste darf nur ein
ISOMETER® angesteuert werden.
.
isoCHA425_D00352_00_Q_DEEN/04.2018
AC
DC
L+ L
Test / Reset

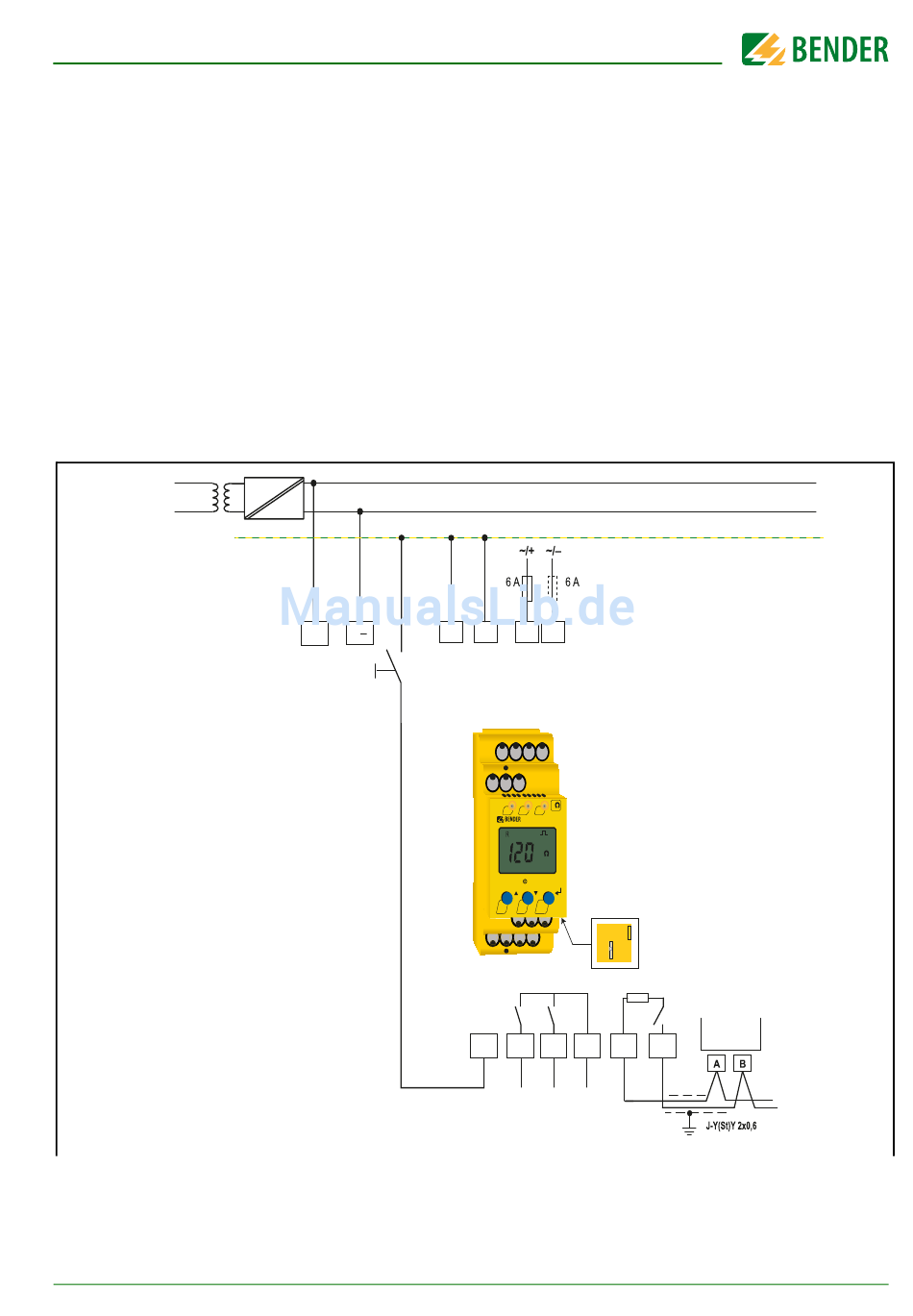

Abb. 4.2: Anschlussschaltbild des isoCHA425
U
S
E KE A1 A2
E KE A1 A2
L+
L-
k
ON AL1 AL2
isoCHA425
k
<
ISOMETER
T R MENU
11
14 24
R
on
A B
T/R
off
K1 K2
T/R
14 24 11
R
COM465IP
A B
RS-485
DC+
DC-
PE
5
