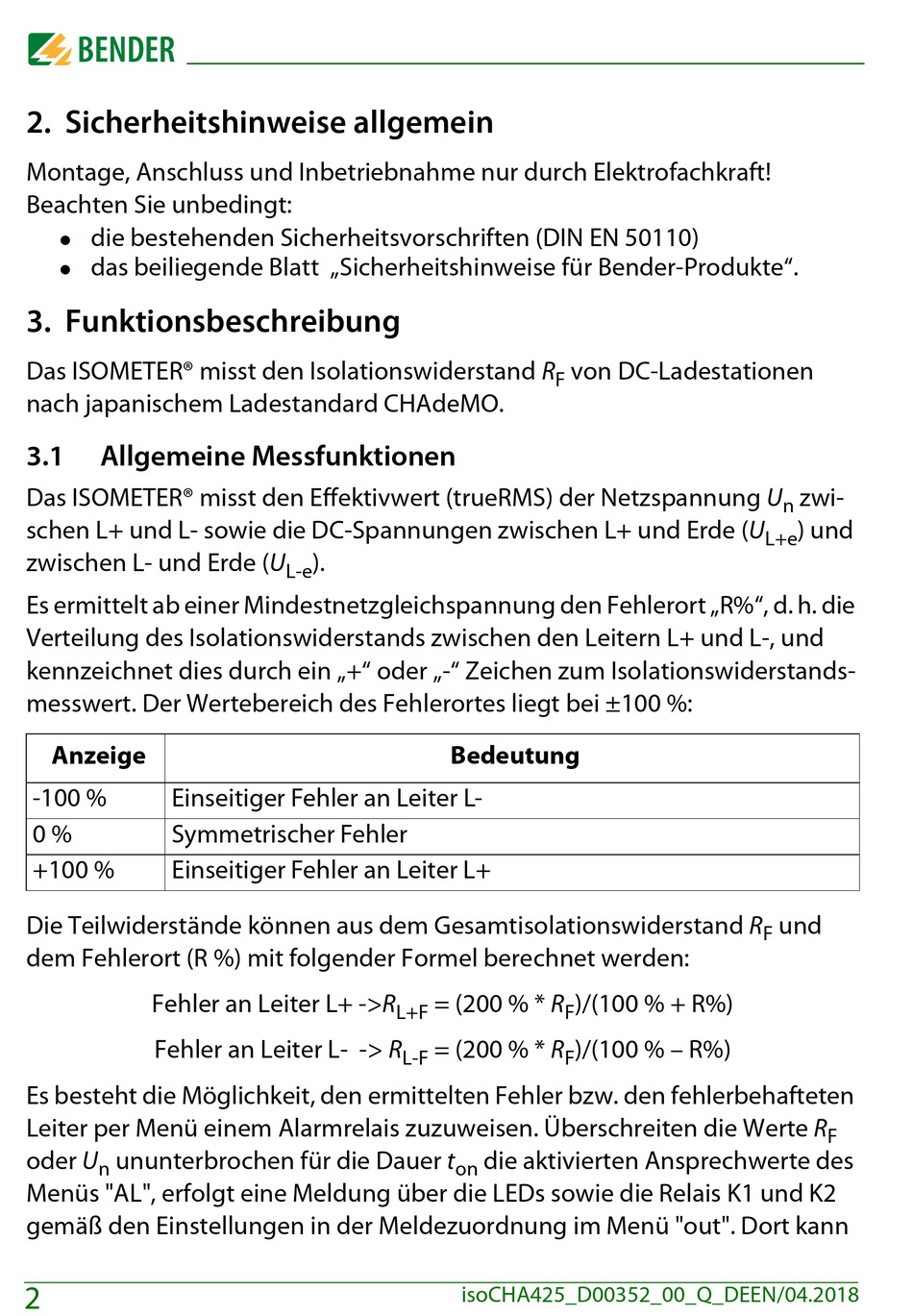

2. Sicherheitshinweise allgemein

Montage, Anschluss und Inbetriebnahme nur durch Elektrofachkraft!
Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften (DIN EN 50110)
 
das beiliegende Blatt „Sicherheitshinweise für Bender-Produkte".
 

3. Funktionsbeschreibung

Das ISOMETER® misst den Isolationswiderstand R
nach japanischem Ladestandard CHAdeMO.
3.1

Allgemeine Messfunktionen

Das ISOMETER® misst den Effektivwert (trueRMS) der Netzspannung U
schen L+ und L- sowie die DC-Spannungen zwischen L+ und Erde (U
zwischen L- und Erde (U
Es ermittelt ab einer Mindestnetzgleichspannung den Fehlerort „R%", d. h. die
Verteilung des Isolationswiderstands zwischen den Leitern L+ und L-, und
kennzeichnet dies durch ein „+" oder „-" Zeichen zum Isolationswiderstands-
messwert. Der Wertebereich des Fehlerortes liegt bei ±100 %:
Anzeige
-100 % Einseitiger Fehler an Leiter L-
0 % Symmetrischer Fehler
+100 % Einseitiger Fehler an Leiter L+
Die Teilwiderstände können aus dem Gesamtisolationswiderstand R
dem Fehlerort (R %) mit folgender Formel berechnet werden:
Fehler an Leiter L+ ->R
Fehler an Leiter L- -> R
Es besteht die Möglichkeit, den ermittelten Fehler bzw. den fehlerbehafteten
Leiter per Menü einem Alarmrelais zuzuweisen. Überschreiten die Werte R
oder U ununterbrochen für die Dauer t
n
Menüs "AL", erfolgt eine Meldung über die LEDs sowie die Relais K1 und K2
gemäß den Einstellungen in der Meldezuordnung im Menü "out". Dort kann
2
).
L-e
Bedeutung
= (200 % * R
L+F
= (200 % * R
L-F
on
von DC-Ladestationen
F
)/(100 % + R%)
F
)/(100 % – R%)
F
die aktivierten Ansprechwerte des
isoCHA425_D00352_00_Q_DEEN/04.2018
zwi-
n
) und
L+e
und
F
F
