KÖMMERLING 88plus Systembeschreibung Seite 94

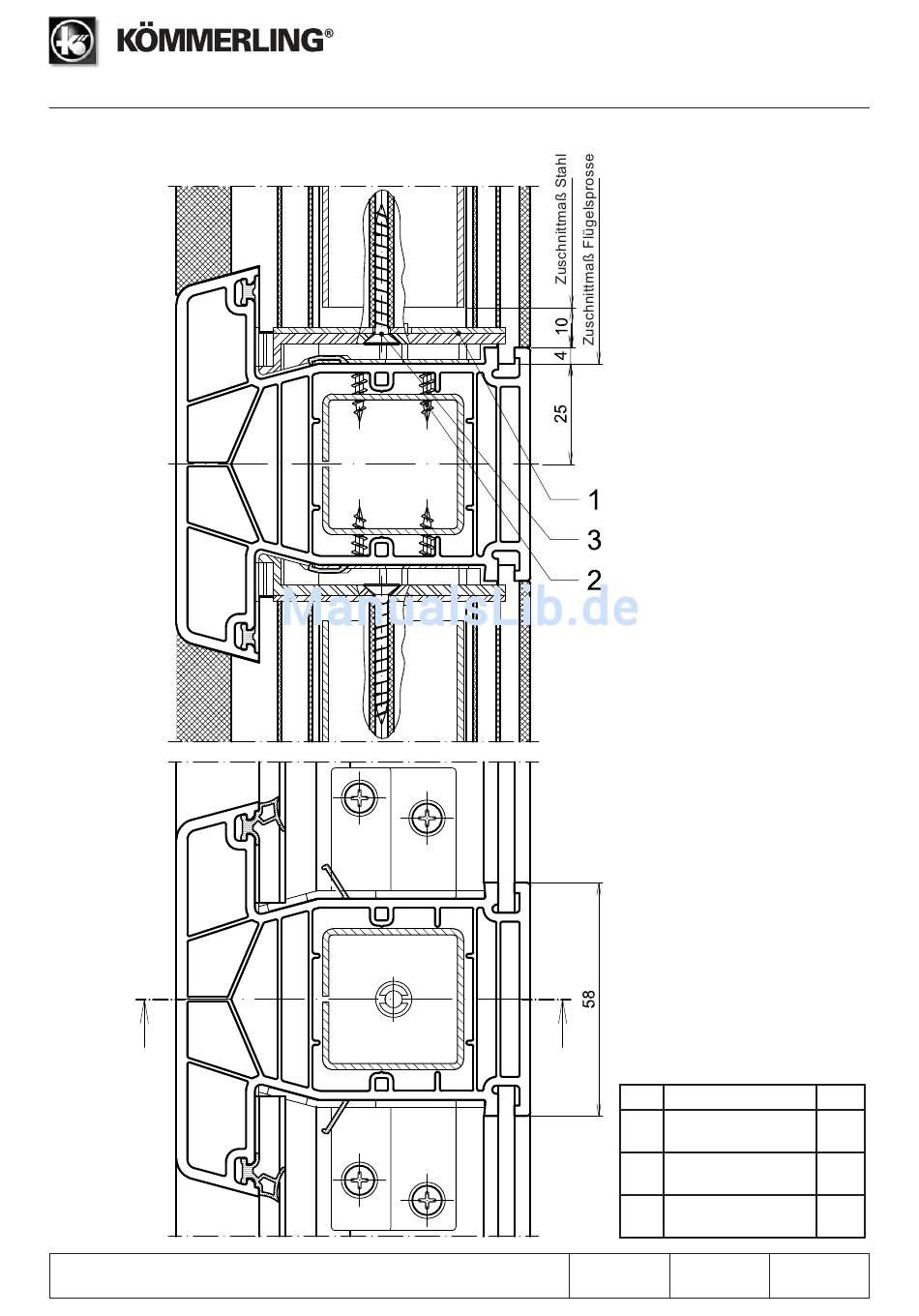

Kreuzverbindung Sprosse 6242 mit Verbinder 9G82
Auslegung Dezember 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88 plus
Fertigung
Allgemeine Verarbeitungsrichtlinien
Mechanische Verbindungen
Benötigte Einzelteile und Mengen
zur Herstellung der T-Verbindung
Pos. Bezeichnung
1
2
3
Maßstab
nicht maßstabgerecht
Stück
Sprossenverbinder
2
9G82
Senkschraube
8
Ø3,9 x 19 mm
Senkschraube
4
Ø4,2 x 35 mm
Register Seite
4.1.3 18
