KÖMMERLING 88plus Systembeschreibung Seite 89

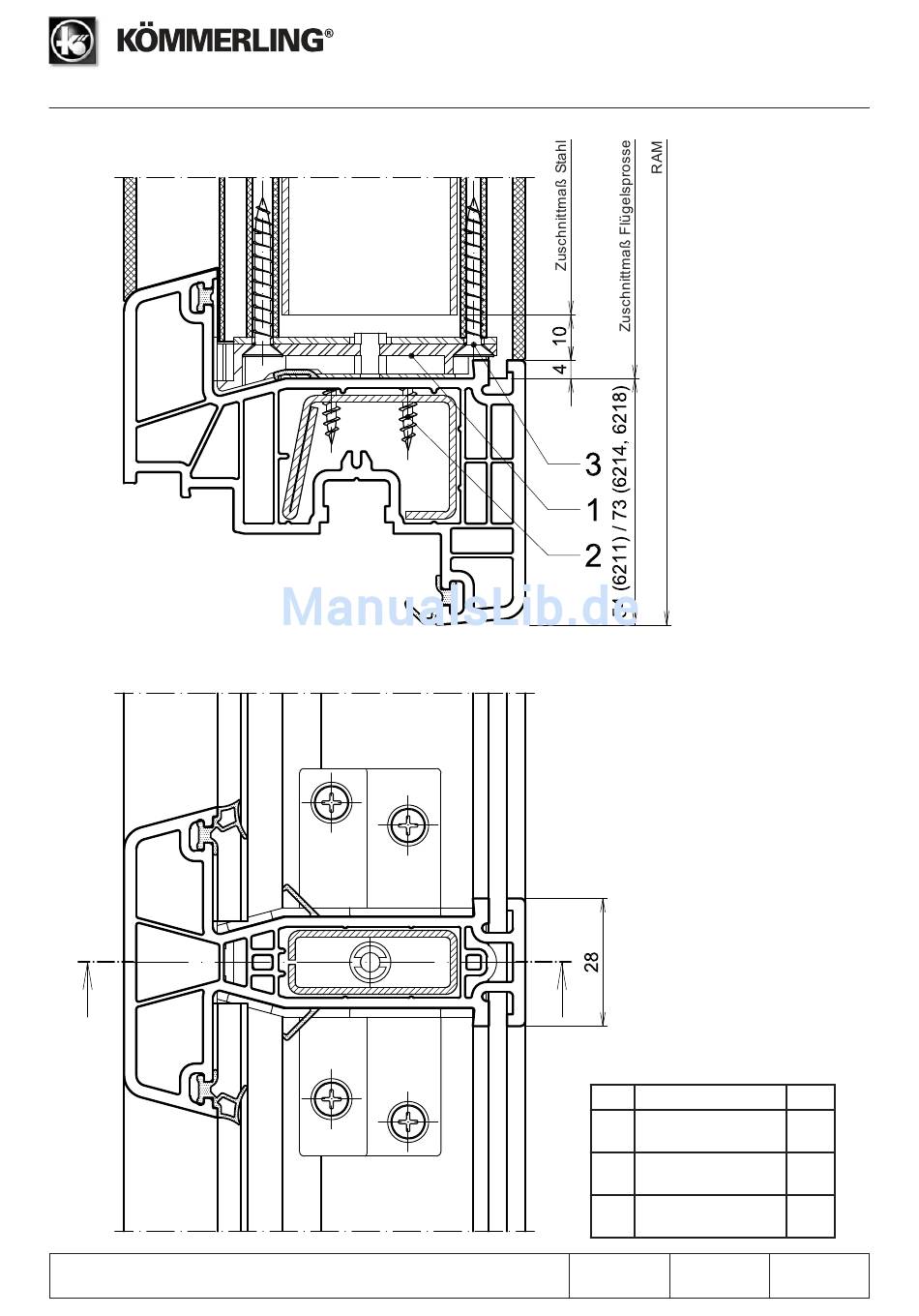

T- Verbindung 6269 mit Verbinder 9G80
Auslegung Dezember 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88 plus
Fertigung
Allgemeine Verarbeitungsrichtlinien
Mechanische Verbindungen
Benötigte Einzelteile und Mengen zur
Herstellung der T-Verbindung
Pos. Bezeichnung
Sprossenverbinder
1
9G80
Senkschraube
2
Ø3,9 x 19 mm
Senkschraube
3
Ø4,2 x 35 mm
Maßstab
1:1
Stück
1
4
2
Register Seite
4.1.3 13
