KÖMMERLING 88plus Systembeschreibung Seite 27

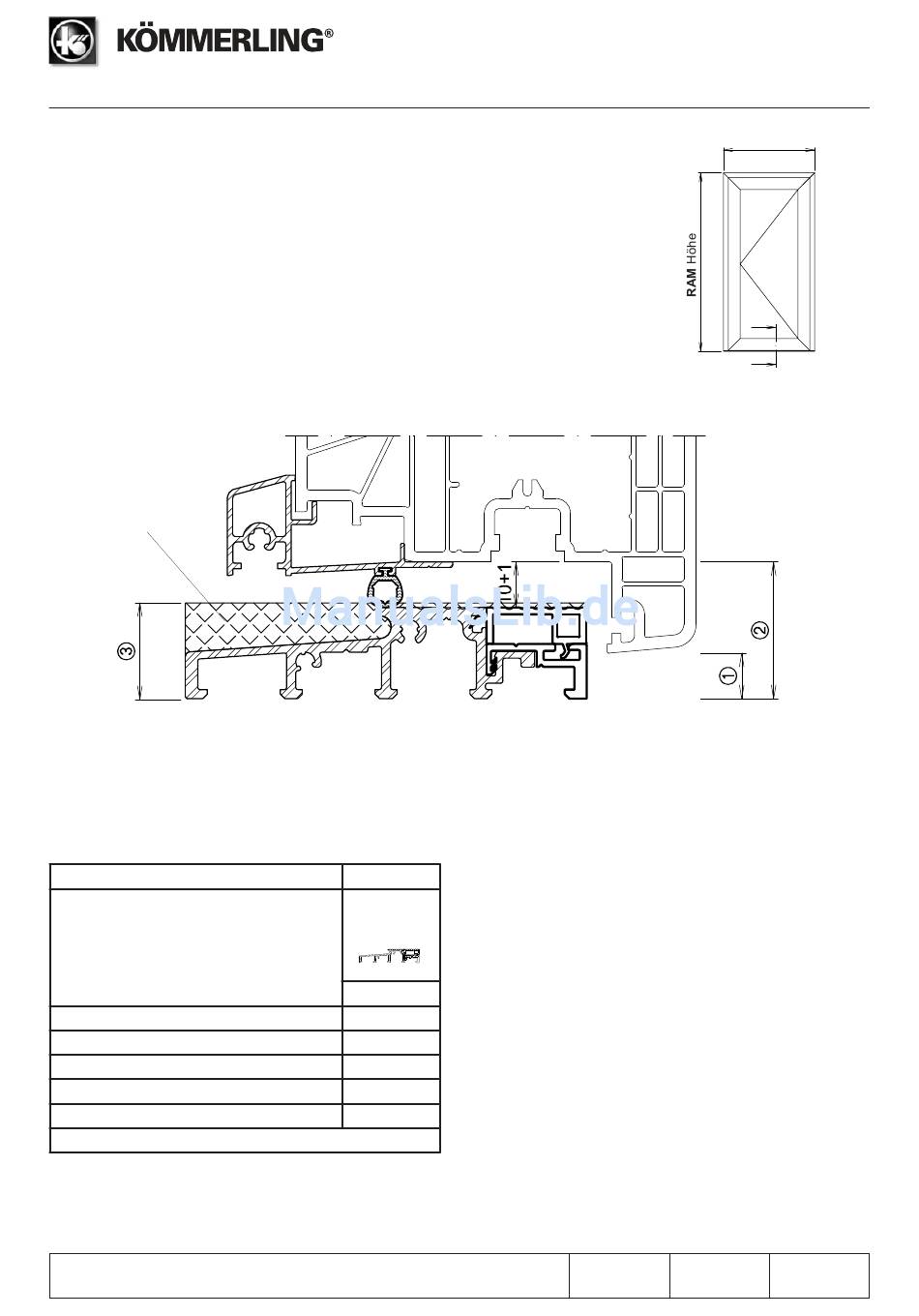

Schwellenverbinder
Abzugsmaße
Die angegebenen Abzugsmaße
beziehen sich nur auf die jeweiligen
Einzelschnittpunkte
Abzugsmaße in mm für
(ausgehend vom
Rahmenaußenmaß = RAM)
Œ Flügelaußenmaß (FAM)
 Flügelfalzmaß (FFM)
Ž Rahmen senkrecht / Pfosten
Stahl (Pfosten)
Stahl (Rahmen senkrecht)
Schwelle waagerecht = RAM (Breite) - 15 mm
Auslegung April 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88plus
Profilkombinationen
Abzugsmaße
Schwelle
9G17
10
30
21
26
55
RAM Breite
Register
Maßstab
1:1
3 .1
Seite
3
