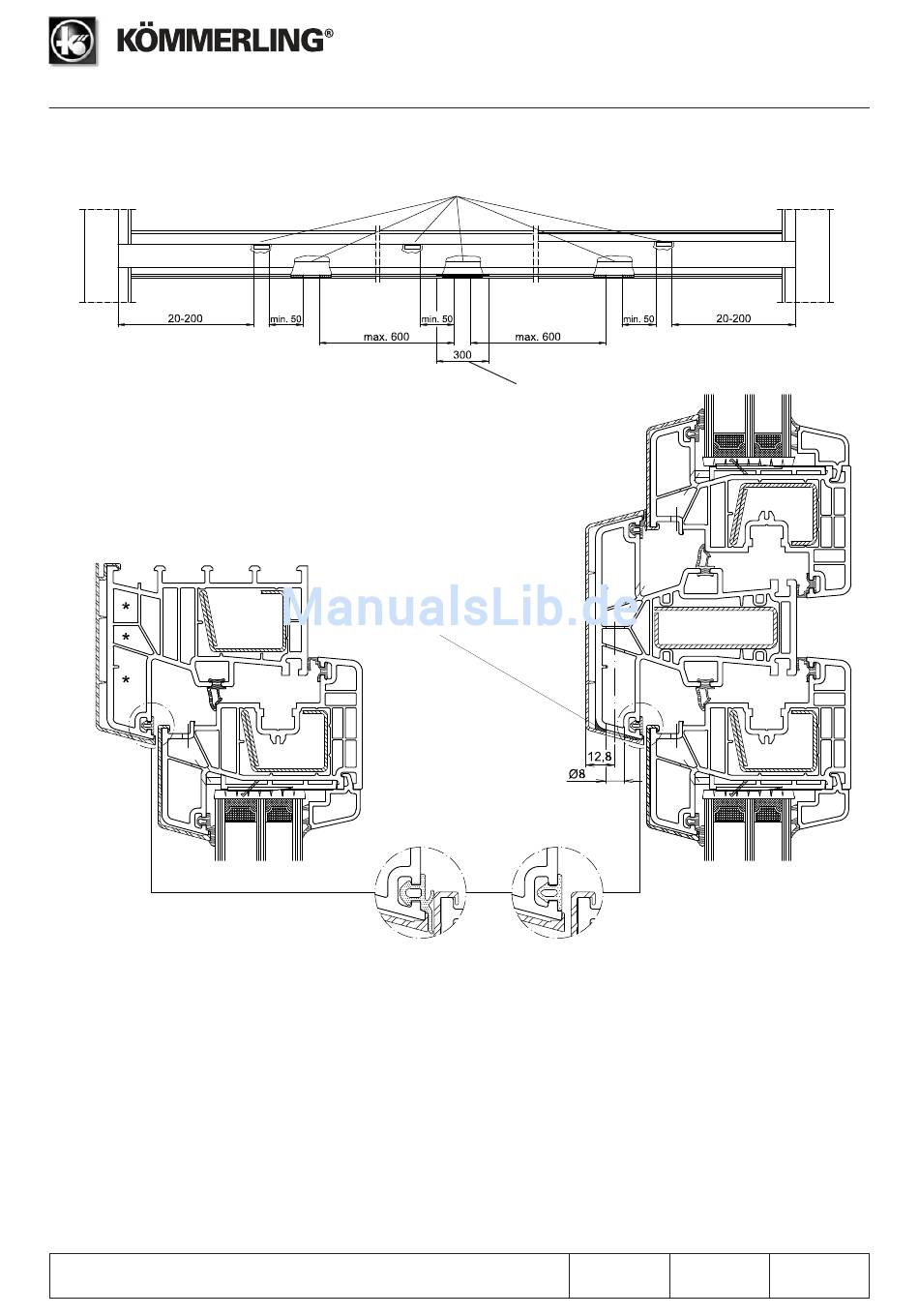

Entwässerung des Rahmenfalzes (Kämpfer)
Abb.4 Innenansicht Kämpfer (ohne Flügel)
* Um einen Hitzestau zu vermeiden, ist bei
nicht weißen Profilen die Vorkammer zu
belüften.
Achtung:
Bei Stulpflügelfenster ist der Druckausgleich im Rahmenteil mittig zum
Standflügel anzubringen.
Auslegung Dezember 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88plus
Alu-Vorsatzschale
Be- & Entlüftung / Entwässerung
Entwässerung min. 5 x 25 mm
Druckausgleichsprofil 9043
Im Bereich der
Entwässerungsbohr-
ung zwischen der
Schale und dem
Profil ist abzudichten.
Anschlag-
Druckaus-
dichtung
gleichsprofil
9G44
9043
Register
Maßstab
4 . 3
nicht maßstabgerecht
Seite
37
