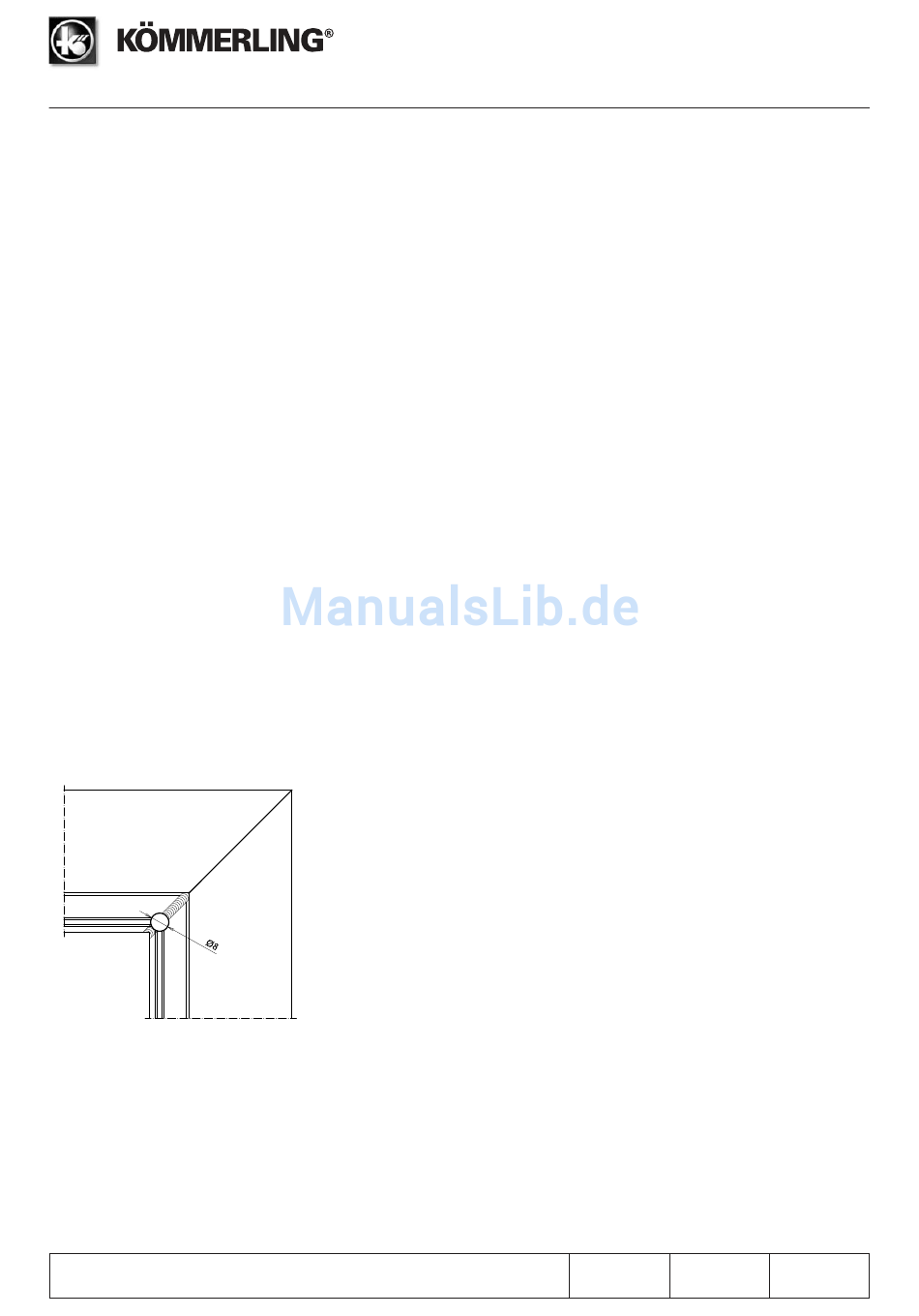

Abb.1
Auslegung April 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88 plus
Fertigung
Allgemeine Verarbeitungsrichtlinien
10. Dichtungen EPDM
Für die Abdichtung zwischen Profilanschlag bzw. -überschlag an Flügel und
Rahmen bzw. Profilüberschlag und Verglasung werden vorgefertigte Dichtungs-
profile eingesetzt.
Durch eine leichte Silikonisierung der Dichtungsprofile wird das Einbringen
erleichtert.
Die Dichtungen sind Teil der Systemprüfung.
Sie unterliegen wie alle unsere Produkte der QS.
10.1 Verarbeitung:
Anschlagdichtung
Die Dichtung wird umlaufend in den Profildichtungsaufnahme-Querschnitt von
Rahmen und Flügel eingebracht. Beim Rahmen wird die Dichtung im oberen
Querbereich für den Druckausgleich ausgespart und verklebt.
Längenzugabe: 2%
Verglasungsdichtungen
Die Verglasungsdichtungen werden umlaufend im Profileckbereich in den
Dichtungsaufnahme-Querschnitt eingesetzt. Um eine optisch ansprechende
Dichtungsprofil-Eckenausbildung zu erhalten, ist es erforderlich, die Dichtungen
locker um die Ecken zu führen.
Im oberen Querbereich stumpf stoßen und im Dichtungsprofil-Querschnitt ver-
kleben.

10.2 Vorbereitung der Aufnahmenut

Bei von Hand eingezogenen Dichtungen muss nach dem Verschweißen der
Profile in den Ecken der Bereich der Dichtungsaufnahmenut (Anschlag- und
Verglasungdichtung) mit einem Fingerfräser Ø 8 mm freigefräst werden
(siehe Abb.1).
Anmerkung:
Zu tiefe und zu große Bohrungen wirken sich u. a. wie folgt aus:
1) Reduzierung der Eckfestigkeit
2) Bei hoher Schlagregenbeanspruchung drückt sich in diesem Bereich
Wasser unter der Dichtung zur Raumseite durch.
