Abb.1 Bohrbild für Posten
6221.1
Pos. Bezeichnung
Schwellenverbinder
2
9G38
Senkschraube
3
Ø 4,2 x 16 mm
Senkschraube
4
Ø 4,2 x 30 mm
Senkschraube
5
Ø 4,2 x 40 mm
Auslegung April 2009
Technische Änderungen vorbehalten!

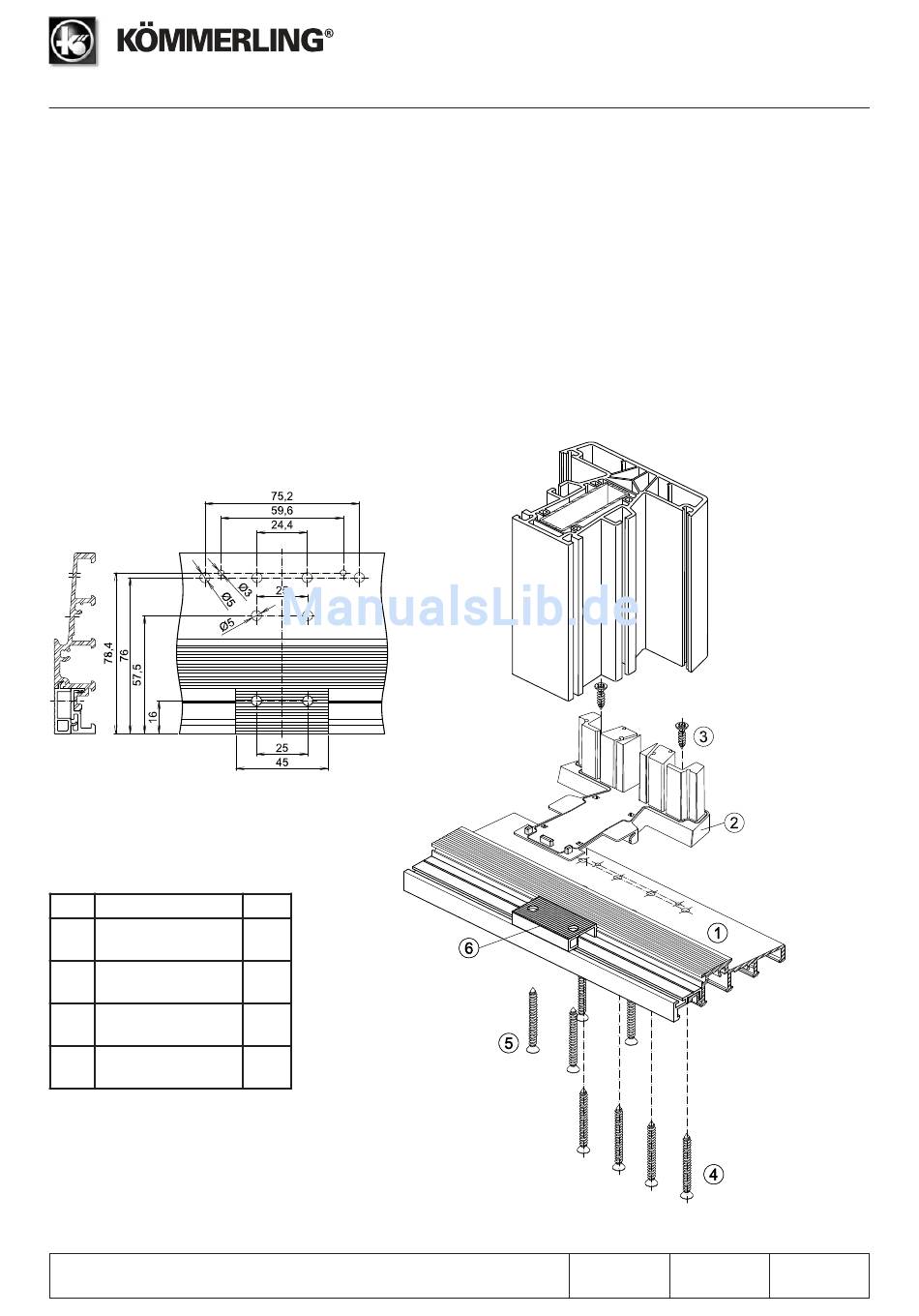

Verbindung Pfosten 6221.1 mit Schwelle 9G17
Montageschritte
- Schwelle 9G17 (1) mit Bohrlehre 9G72 (bzw. nach Bohrbild Abb.1) vorbohren.
- Kunststoffdeckel (6) auf die u.g. Länge zuschneiden und nur im Pfosten-
bereich einklipsen (verdeckte Montageverschraubung möglich).
- Schwellenverbinder mit Spreizkern aus Set 9G38 (2) auf der Schwelle
9G17 (1) ausrichten und mit 2 Senkschrauben Ø 4,2 x 16 mm (3) fixieren.
Achtung!
Das Zuschnittmaß der Verstärkung im Pfosten wegen der Führungnocken
am Dichtkissen - 5 mm
- Schwelle 9G17 (1) am Pfosten ausrichten und mit 4 Fensterbauschrauben
Ø 4,2 x 30 mm (4) durch die Schwelle in den Spreizkern befestigen.
- Schwelle mit 4 Flachkopfschrauben Ø 4,5 x 40 mm (5) durch die
Schraubkanäle im Pfosten befestigen.
Stück
1
2
4
4
KÖMMERLING 88plus
Fertigung
Nebeneingangstüren
Maßstab
nicht maßstabgerecht
Register
Seite
4.5
4
