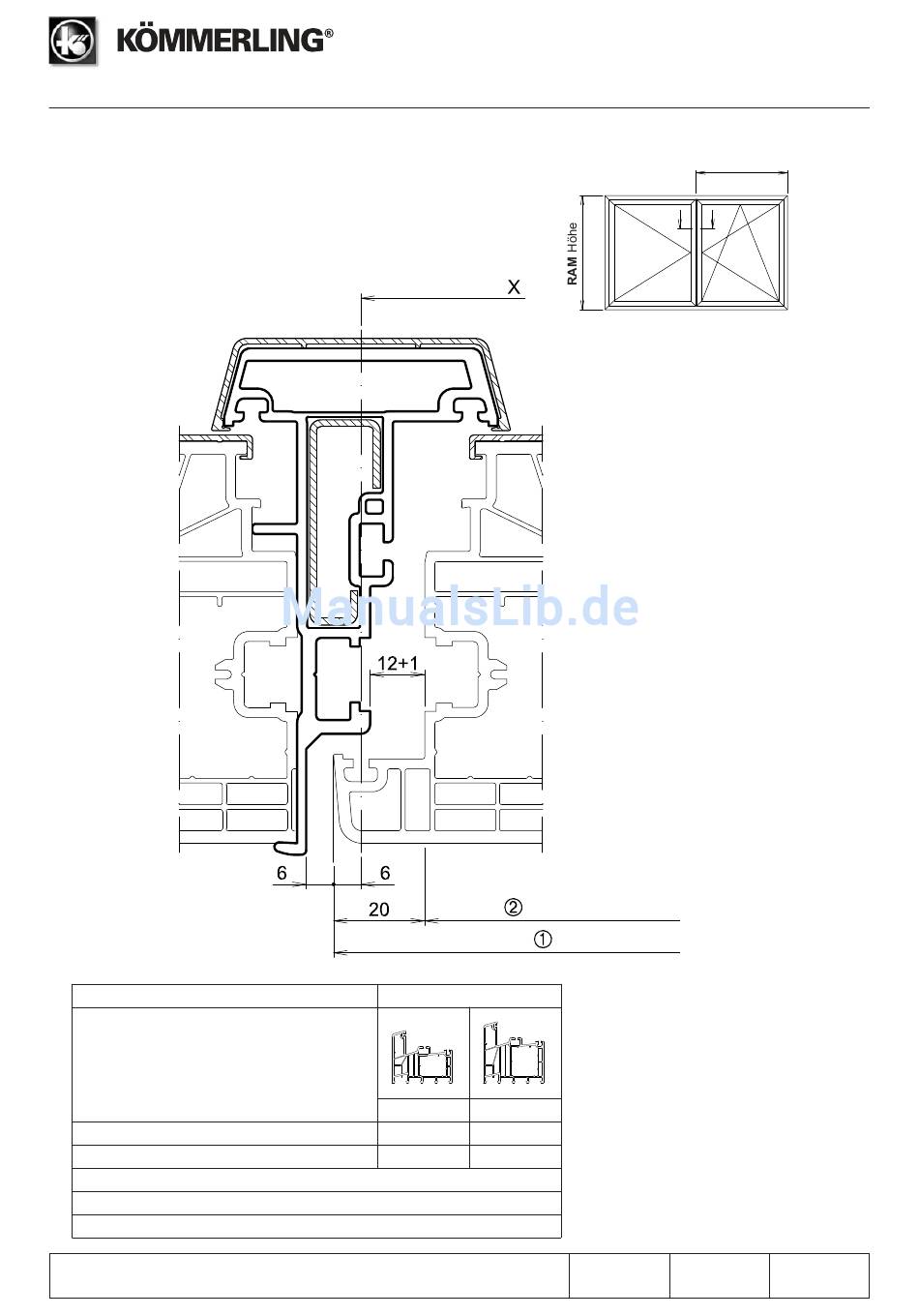

Abzugsmaße
Die angegebenen Abzugsmaße beziehen
sich nur auf die jeweiligen Rahmenschnitt-
punkte in Verbindung mit Stulpprofil 6306
Abzugsmaße in mm für
(ausgehend vom Maß X = Achsmaß bis
Rahmenaußenkante)
Œ Flügelaußenmaß (FAM)
Flügelfalzmaß (FFM)
Zuschnittmaß für Stulpprofil= FAM (Höhe) - 96 mm (2 x 48 mm)
Aluschale für Stulp 9G08 = FAM (Höhe) - 96 mm (2 x 48 mm)
Zuschnittmaß Verstärkung V113 = FAM (Höhe) - 120 mm (2 x 60 mm)
Auslegung Dezember 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88plus
Alu-Vorsatzschale
Abzugsmaße
Rahmenprofile
6201
6202
x - 34
x - 47
x - 74
x - 87
Achsmaß
Maßstab
Register
1:1
4 . 3
Seite
12
