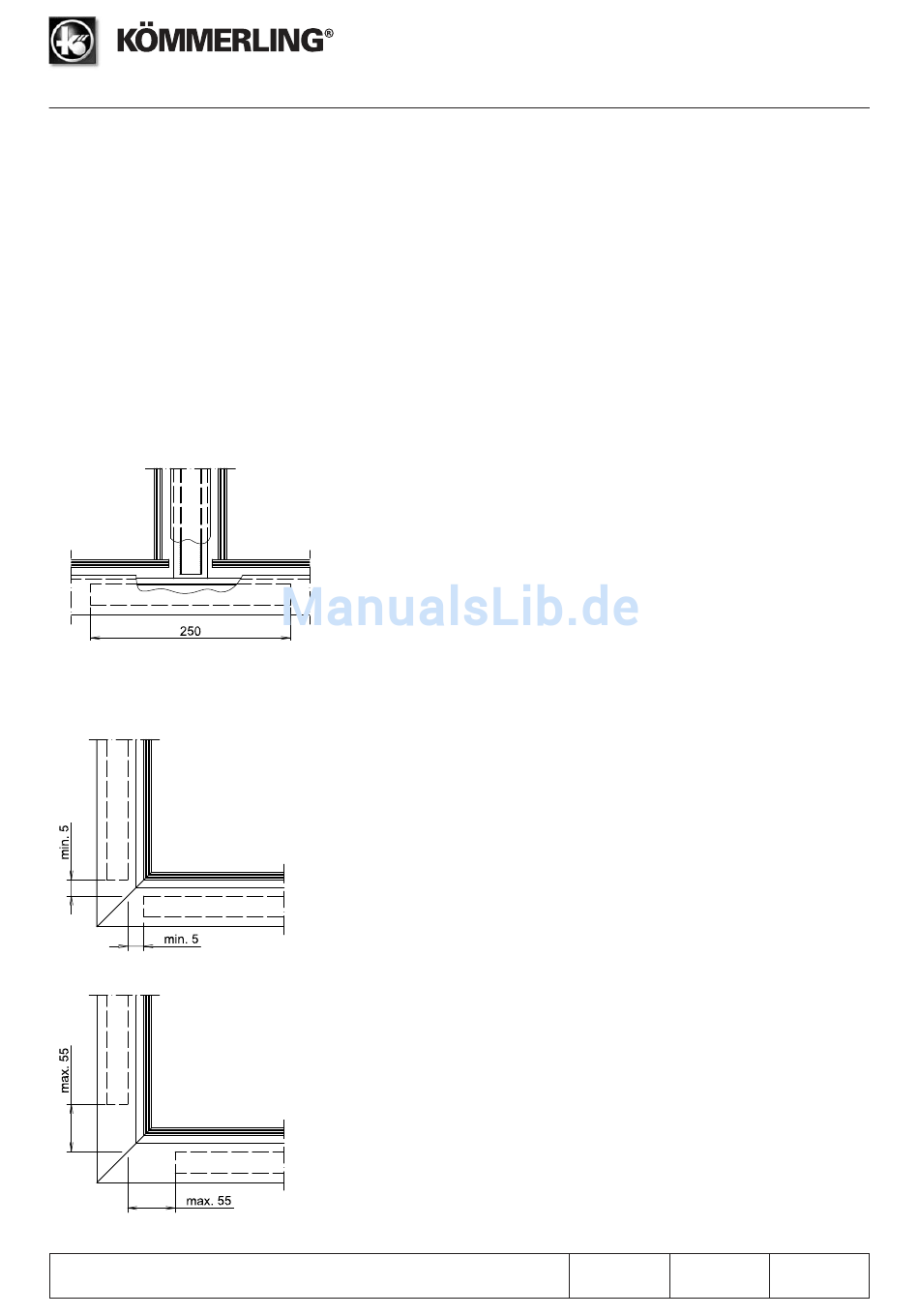

Abb. 1
Verstärkung ca. 250 mm
Abb. 2
Abb. 3
Auslegung April 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88 plus
Fertigung
Allgemeine Verarbeitungsrichtlinien
5. Verstärkungsrichtlinien
5.1 Allgemein
Kunststoff-Hauptprofile (Rahmen, Flügel, Kämpfer/Pfosten) sind nach den
Richtlinien zu verstärken (siehe "Register 6.2" Flügelgrößen-Diagramme).
5.2 Qualitätsanforderung für Stahlverstärkung in PVC-Profilen
Werkstoffklassifizierung nach EN 10142. Grundmaterial: DX 51 D + Z 275 MA.
Oberflächenbeschaffenheit: Zinkauflage 20 mm (Mittelwert). Profilinnenmaße
und Toleranzen gemäß Kö-Zeichnungen. Freimaßtoleranzen gemäß
DIN EN 10162.
5.3 Folierte Profile
Folierte Profile (Rahmen, Flügel, Stulp, Kämpfer/Pfosten) sind grundsätz-
lich zu verstärken!
Auch weiße Profile, die nachträglich farblich lackiert werden, gelten als nicht
weiße Profile.
5.4 Weiße Profile
5.4.1 Rahmen
Rahmen sind bandseitig grundsätzlich zu verstärken!
Für Systemvarianten und Sonderkonstruktionen gelten die vorgesehenen
Verarbeitungsrichtlinien
Rahmen sind ab einer Größe von 2 m und wenn die geforderten
Befestigungsabstände von 700 mm am Baukörper überschritten werden, zu
verstärken.
5.4.2 Flügel
Für Flügel gilt das jeweilige Flügelbemesungsdiagramm in Register 6.2.
5.4.3 Pfosten/Kämpfer
Pfosten-/Kämpferprofile sind grundsätzlich mit Stahl auszusteifen.
Verstärkungsprofile für die Hauptprofile sind im Register 1.1 "Systemmerkmale"
aufgeführt.
5.5 Stahlzuschnitt
5.5.1 Flügel und Rahmen
Mindestabstand von der Gehrung:
Maximaler Abstand von der Gehrung:
Ausnahme:
Die Rahmenaussteifung ist so zu bemessen, dass der Beschlag (Schere, Eck-
band, Drehband) noch im Stahl befestigt werden kann (möglichst mit
2 Schrauben). Bei allen Schrauben die in Kunststoff befestigt werden, ist darauf
zu achten, dass kein Überdrehen der Schrauben erfolgt.
5.6 Befestigung Allgemein
5.6.1 Befestigungsmittel
zugelassen: korrosionsgeschützte, wasserdichte Nieten oder Bohrschrauben
Empfehlung: Halbrund- bzw. Senkkopf-Schrauben
verboten:
Nagelverbindungen
5.6.2 Befestigungsabstand
– zwischen den Schrauben: PVC weiß 300 mm
– zum Ende der Stahlversteifung: max. 30 mm
5 mm (siehe Abb. 2).
55 mm (siehe Abb. 3)
Farbige Profile 300 mm
