KÖMMERLING 88plus Systembeschreibung Seite 90

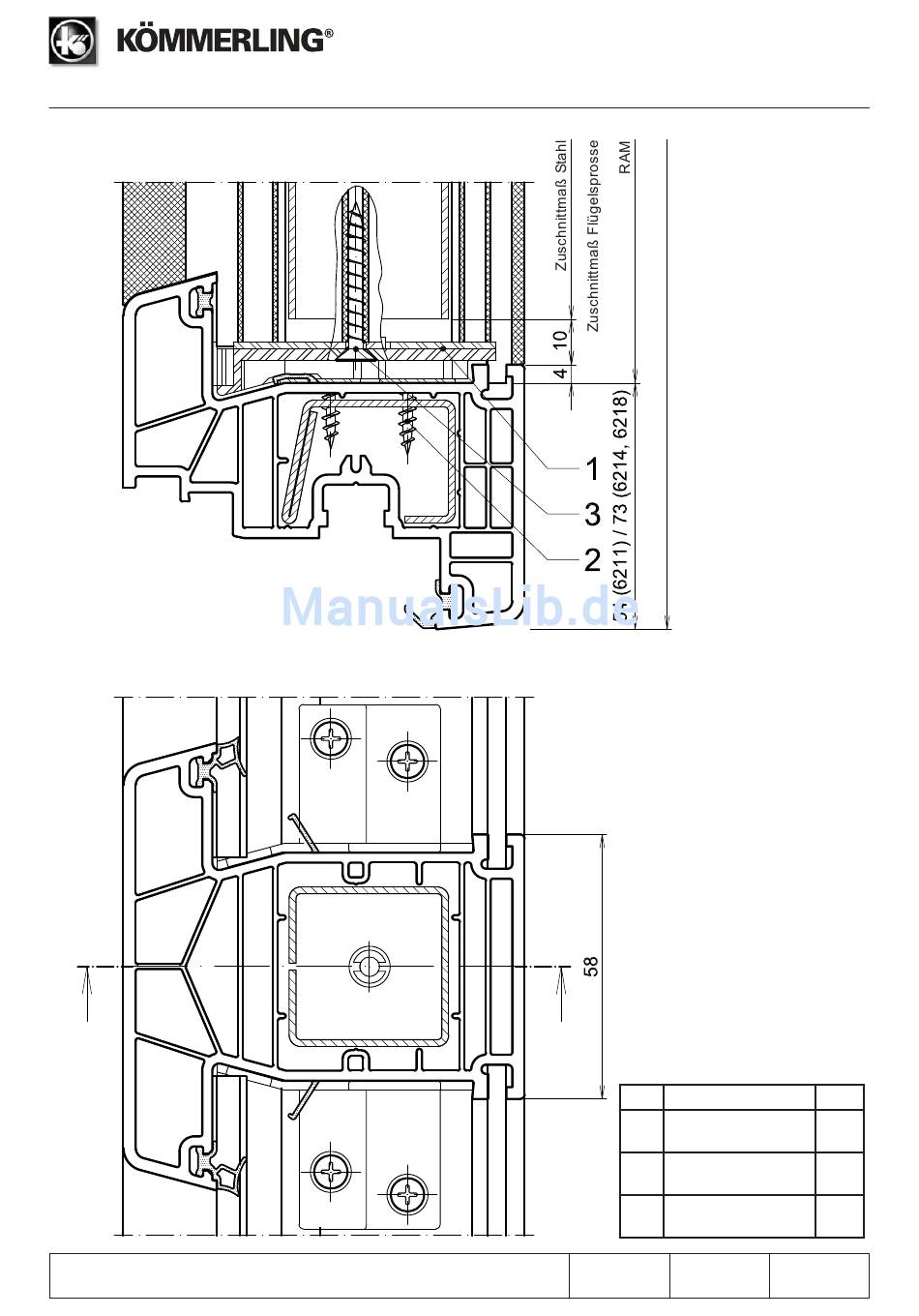

T- Verbindung 6242 mit Verbinder 9G82
Auslegung Dezember 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88 plus
Fertigung
Allgemeine Verarbeitungsrichtlinien
Mechanische Verbindungen
Benötigte Einzelteile und Mengen
zur Herstellung der T-Verbindung
Pos. Bezeichnung
1
2
3
Maßstab
1:1
Stück
Sprossenverbinder
1
9G82
Senkschraube
4
Ø3,9 x 19 mm
Senkschraube
2
Ø4,2 x 35 mm
Register Seite
4.1.3 14
