KÖMMERLING 88plus Systembeschreibung Seite 154

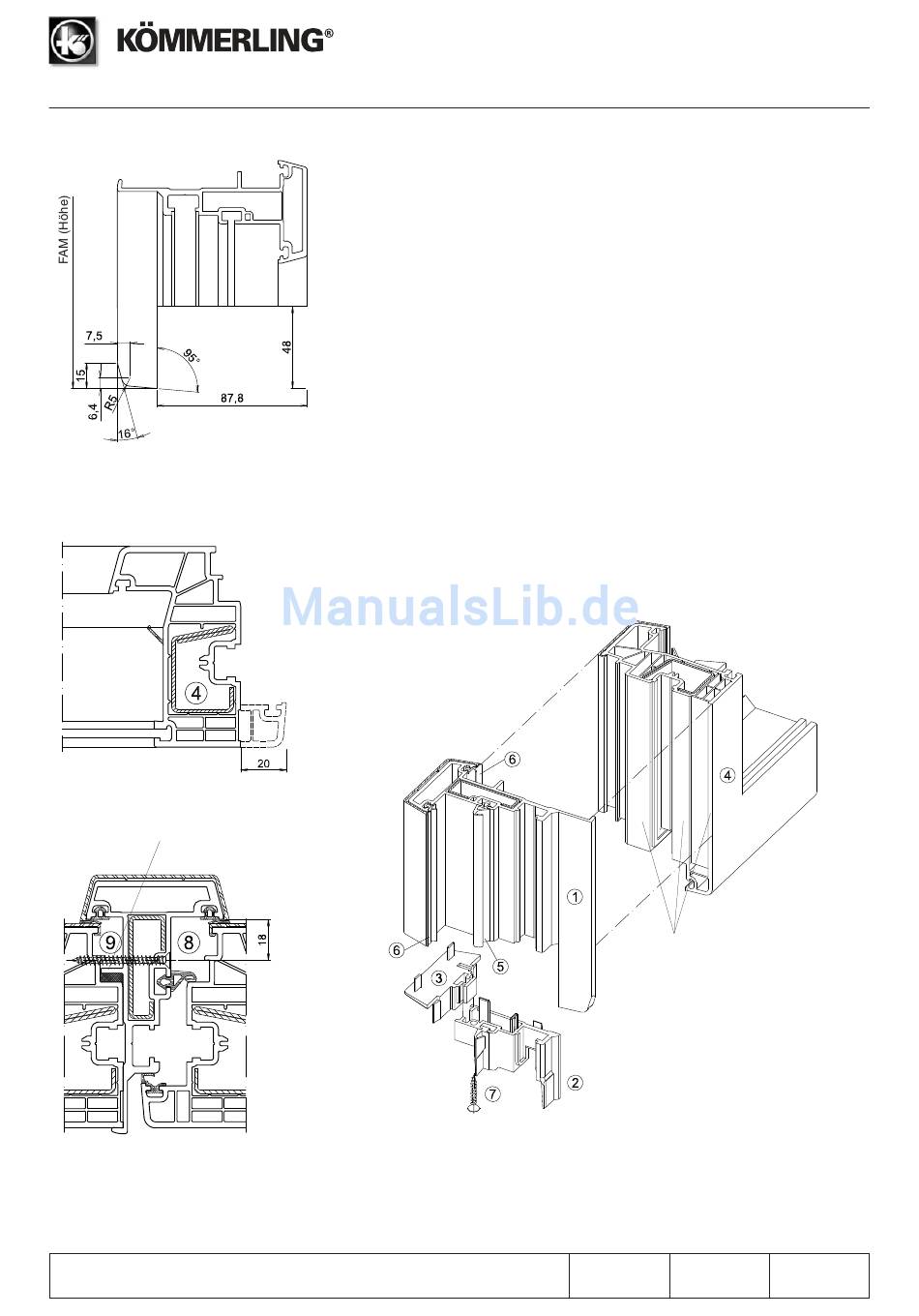

Abb.1 Fräskontur
Abb.2 Zuschnitt am Standflügel
Abdichtung mit
Silikon
Abb.3 Verschraubung des Stulpprofils
Auslegung Dezember 2009
Technische Änderungen vorbehalten!
KÖMMERLING 88plus
Alu-Vorsatzschale
Fertigung Stulpfenster
Statik
Bei der Auslegung bzw. Fertigung von Stulpflügelfenster bzw. -türen muss die
statische Windbelastung des gesamten Elementes (Register 6), sowie die
Flügelbemessungsdiagramme (Register 6.2) beachtet werden.
Stulpprofil und Flügel sind nach der statischen Anforderung zu verstärken.
Achtung:
Die Flügelprofile müssen im Stulpbereich generell verstärkt werden.
Arbeitsfolge Stulpprofil 6306
- Stulpprofil (1) zuschneiden (Länge = FAM)
- Stulpprofil (1) konturfräsen (siehe Abb.1)
- Stulpprofil (1) mit Stahlverstärkung V113 versehen.
- Die Verschraubung der Verstärkung erfolgt im angegebenen Bereich (9).
- Alu-Vorsatzschale 9G08 zuschneiden und auf den Stulp aufklipsen und
ausrichten.
- Vor der Montage des Stulpprofils (1) den Anschlag vom Standflügel (4)
absägen und Schnittfläche reinigen (Abb.2).
- Die speziell für Alu-Vorsatzschalen zweiteiligen Endkappen 9G33 (2) und
9G34 (3) zusammenstecken und miteinander verkleben.
- Endkappen oben und unten am Stulpprofil einkleben und zusätzlich mit
Schraube Ø3,9 x 25 mm (7) verschrauben.
Die Verklebung der Endkappen muss mit Sekundenkleber sorgfältig durchge-
führt werden. Die Klebeflächen müssen sauber, trocken und fettfrei sein.
- Die Mitteldichtung 9G49 (5) und die Anschlagdichtung 9G44 (6) in den Stulp
einziehen und mit Sekundenkleber verkleben.
Abb.4
9G34
Endkappe
außen
Schraube
Ø3,9 x 25 mm
- Das Stulpprofil (1) wird auf den Flügel (4) aufgeklebt und zusätzlich mit
Silikon abgedichtet (Abb.3)
- Zur Verschraubung des Stulpprofils werden Schrauben Ø 4,2 x 45 mm (8)
verwendet. (Verschraubungsabstand: max. 300 mm; 50 mm vom Ende des
Stulpprofils). Der Stulp muss generell mit Ø 4,5 mm vorgebohrt werden. Eine
zusätzlich Verschraubung kann in der Beschlagsnut erfolgen.
Klebeflächen
Beim Einsatz der
Endkappe 9G33 wird
das Stulpprofil 6306
9G33
innen an die
Endkappe
Flügelkontur angepasst.
innen
Register
Maßstab
4 . 3
nicht maßstabgerecht
Seite
41
