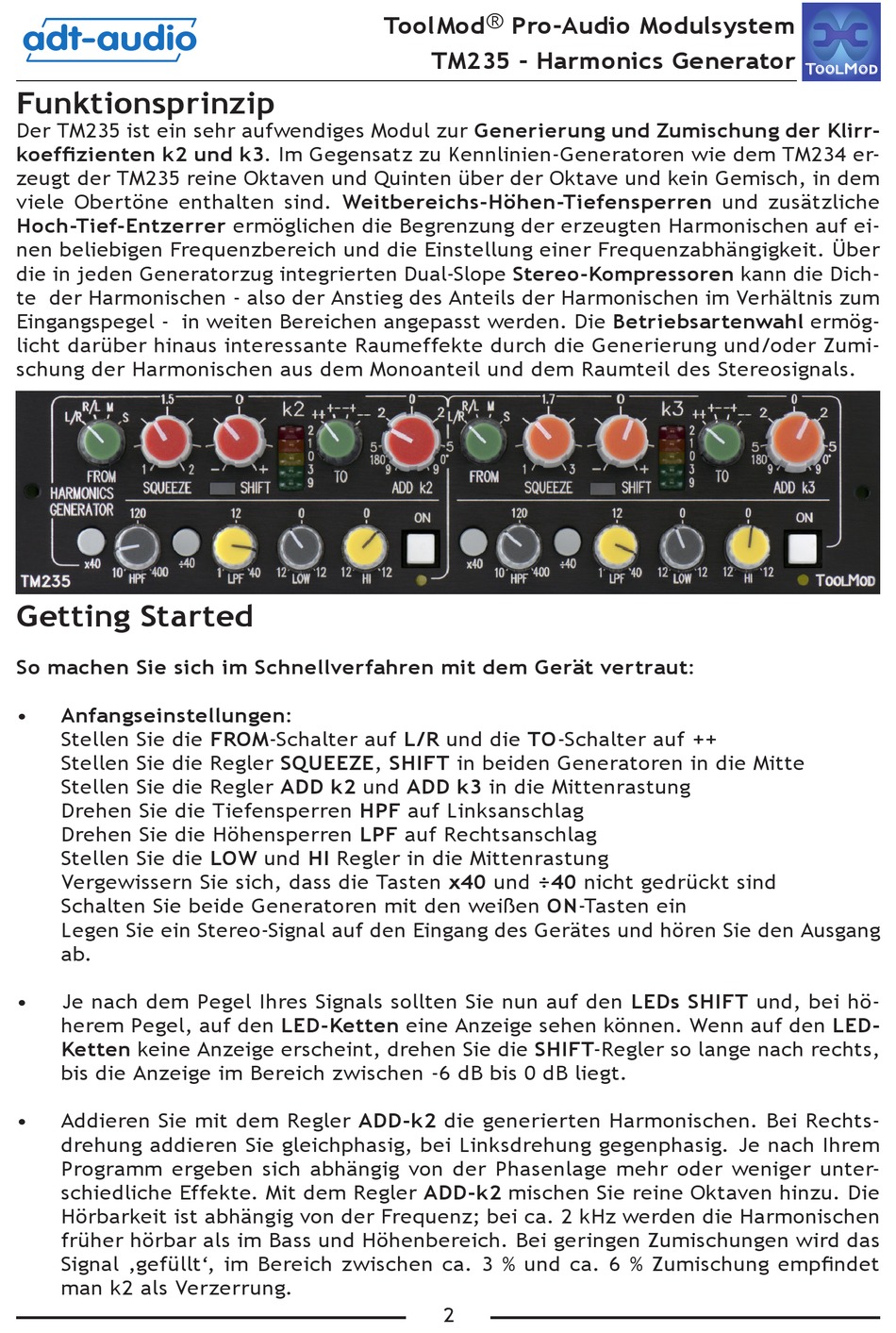

Funktionsprinzip
Der TM235 ist ein sehr aufwendiges Modul zur Generierung und Zumischung der Klirr-
koeffizienten k2 und k3. Im Gegensatz zu Kennlinien-Generatoren wie dem TM234 er-
zeugt der TM235 reine Oktaven und Quinten über der Oktave und kein Gemisch, in dem
viele Obertöne enthalten sind. Weitbereichs-Höhen-Tiefensperren und zusätzliche
Hoch-Tief-Entzerrer ermöglichen die Begrenzung der erzeugten Harmonischen auf ei-
nen beliebigen Frequenzbereich und die Einstellung einer Frequenzabhängigkeit. Über
die in jeden Generatorzug integrierten Dual-Slope Stereo-Kompressoren kann die Dich-
te der Harmonischen - also der Anstieg des Anteils der Harmonischen im Verhältnis zum
Eingangspegel - in weiten Bereichen angepasst werden. Die Betriebsartenwahl ermög-
licht darüber hinaus interessante Raumeffekte durch die Generierung und/oder Zumi-
schung der Harmonischen aus dem Monoanteil und dem Raumteil des Stereosignals.
Getting Started
So machen Sie sich im Schnellverfahren mit dem Gerät vertraut:
Anfangseinstellungen:
•
Stellen Sie die FROM-Schalter auf L/R und die TO-Schalter auf ++
Stellen Sie die Regler SQUEEZE, SHIFT in beiden Generatoren in die Mitte
Stellen Sie die Regler ADD k2 und ADD k3 in die Mittenrastung
Drehen Sie die Tiefensperren HPF auf Linksanschlag
Drehen Sie die Höhensperren LPF auf Rechtsanschlag
Stellen Sie die LOW und HI Regler in die Mittenrastung
Vergewissern Sie sich, dass die Tasten x40 und ÷40 nicht gedrückt sind
Schalten Sie beide Generatoren mit den weißen ON-Tasten ein
Legen Sie ein Stereo-Signal auf den Eingang des Gerätes und hören Sie den Ausgang
ab.
Je nach dem Pegel Ihres Signals sollten Sie nun auf den LEDs SHIFT und, bei hö-
•
herem Pegel, auf den LED-Ketten eine Anzeige sehen können. Wenn auf den LED-
Ketten keine Anzeige erscheint, drehen Sie die SHIFT-Regler so lange nach rechts,
bis die Anzeige im Bereich zwischen -6 dB bis 0 dB liegt.
•
Addieren Sie mit dem Regler ADD-k2 die generierten Harmonischen. Bei Rechts-
drehung addieren Sie gleichphasig, bei Linksdrehung gegenphasig. Je nach Ihrem
Programm ergeben sich abhängig von der Phasenlage mehr oder weniger unter-
schiedliche Effekte. Mit dem Regler ADD-k2 mischen Sie reine Oktaven hinzu. Die
Hörbarkeit ist abhängig von der Frequenz; bei ca. 2 kHz werden die Harmonischen
früher hörbar als im Bass und Höhenbereich. Bei geringen Zumischungen wird das
Signal ‚gefüllt', im Bereich zwischen ca. 3 % und ca. 6 % Zumischung empfindet
man k2 als Verzerrung.
ToolMod ® Pro-Audio Modulsystem
TM235 - Harmonics Generator
