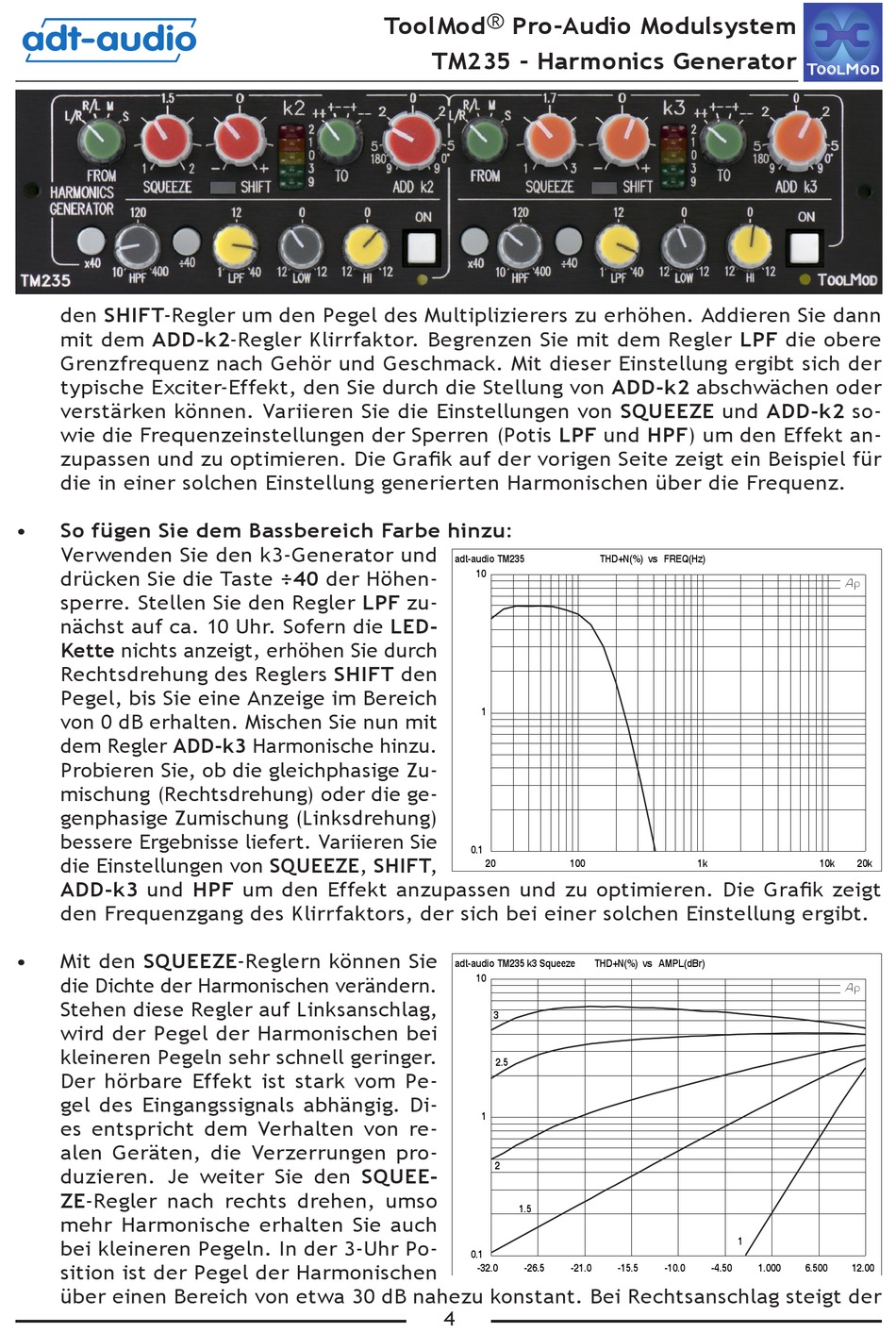

den SHIFT-Regler um den Pegel des Multiplizierers zu erhöhen. Addieren Sie dann
mit dem ADD-k2-Regler Klirrfaktor. Begrenzen Sie mit dem Regler LPF die obere
Grenzfrequenz nach Gehör und Geschmack. Mit dieser Einstellung ergibt sich der
typische Exciter-Effekt, den Sie durch die Stellung von ADD-k2 abschwächen oder
verstärken können. Variieren Sie die Einstellungen von SQUEEZE und ADD-k2 so-
wie die Frequenzeinstellungen der Sperren (Potis LPF und HPF) um den Effekt an-
zupassen und zu optimieren. Die Grafik auf der vorigen Seite zeigt ein Beispiel für
die in einer solchen Einstellung generierten Harmonischen über die Frequenz.
So fügen Sie dem Bassbereich Farbe hinzu:
•
Verwenden Sie den k3-Generator und
drücken Sie die Taste ÷40 der Höhen-
sperre. Stellen Sie den Regler LPF zu-
nächst auf ca. 10 Uhr. Sofern die LED-
Kette nichts anzeigt, erhöhen Sie durch
Rechtsdrehung des Reglers SHIFT den
Pegel, bis Sie eine Anzeige im Bereich
von 0 dB erhalten. Mischen Sie nun mit
dem Regler ADD-k3 Harmonische hinzu.
Probieren Sie, ob die gleichphasige Zu-
mischung (Rechtsdrehung) oder die ge-
genphasige Zumischung (Linksdrehung)
bessere Ergebnisse liefert. Variieren Sie
die Einstellungen von SQUEEZE, SHIFT,
ADD-k3 und HPF um den Effekt anzupassen und zu optimieren. Die Grafik zeigt
den Frequenzgang des Klirrfaktors, der sich bei einer solchen Einstellung ergibt.
Mit den SQUEEZE-Reglern können Sie
•
die Dichte der Harmonischen verändern.
Stehen diese Regler auf Linksanschlag,
wird der Pegel der Harmonischen bei
kleineren Pegeln sehr schnell geringer.
Der hörbare Effekt ist stark vom Pe-
gel des Eingangssignals abhängig. Di-
es entspricht dem Verhalten von re-
alen Geräten, die Verzerrungen pro-
duzieren. Je weiter Sie den SQUEE-
ZE-Regler nach rechts drehen, umso
mehr Harmonische erhalten Sie auch
bei kleineren Pegeln. In der 3-Uhr Po-
sition ist der Pegel der Harmonischen
über einen Bereich von etwa 30 dB nahezu konstant. Bei Rechtsanschlag steigt der
ToolMod ® Pro-Audio Modulsystem
TM235 - Harmonics Generator
adt-audio TM235
10
1
0.1
20
adt-audio TM235 k3 Squeeze
10
3
2.5
1
2
1.5
0.1
-32.0
-26.5
4
THD+N(%)
vs
FREQ(Hz)
100
1k
THD+N(%)
vs
AMPL(dBr)
1
-21.0
-15.5
-10.0
-4.50
10k
20k
1.000
6.500
12.00
