adt-audio
Klirrkoeffizienten-Generatoren
Spektrum
Eingangswahl
(FROM)
Tiefensperren
Höhensperren
HI-LOW-EQ's
KOMPRESSOREN
(SQUEEZE)
(SHIFT)
Ausgangswahl
(TO)
Klirrfaktor-Zumischung:
(ADD k2/ADD k3)
Anzeige:
Bypass-Schalter
>= 128 dB k2- und k3-Regler in Mittelstellung
>= 124 dB bei Einsatz beider Generatoren mit 5 % Klirrfaktor
(mit Bezug auf den dBA Wert)
2 unabhängige Generatoren zu Generierung von k2 und k3
mit Weitbereichs-Höhen-Tiefensperren, Hoch-Tief-Entzerrern,
und Stereo-Kompressoren im Signalpfad
Unterdrückung aller Klirrkoeffizienten außer k2 im k2-Generator > 33 dB
Unterdrückung aller Klirrkoeffizienten außer k3 im k3-Generator > 33 dB
bezogen auf den Pegel von k2 bzw. k3 = 0 dB
Stufenschalter mit 4 Stellungen
L/R - Normalbetrieb
R/L - Seitentausch
M - M-Signal aus Eingang L und Eingang R
S - S-Signal aus Eingang L und Eingang R
begrenzt den Frequenzbereich,
in dem Harmonische generiert werden
Regelbereich: 10 Hz bis 400 Hz, umschaltbar auf 400 Hz bis 16 kHz,
Flankensteilheit 12 dB/Okt.
begrenzt den Frequenzbereich,
in dem Harmonische generiert werden
Regelbereich: 40 kHz bis 1 kHz, umschaltbar auf 1 kHz bis 25 Hz,
Flankensteilheit 12 dB/Okt.
Hoch-Tief Entzerrer vor den Vierquadranten-Multiplizierern
Beeinflusst wird der Frequenzgang der Klirrfaktor-Generierung,
nicht den Frequenzgang über alles
Regelbereiche +/- 12 dB, Shelving Charakteristik
LOW, Auslauf bei 40 Hz, HIGH, Auslauf bei 20 kHz
Stereo-Kompressoren vor dem Eingang der Vierquadranten-Multiplizier
ausgeführt als Dual-Slope-Compressor mit regelbarer Ratio, übergehend
in Begrenzer-Kennlinie, mit programmabhängigen Attack- und Releasezeiten
SQUEEZE: regelt die Ratio im unteren Kennlinienteil,
Bereiche: 1:1 bis 2:1 im k2-Generator, 1:1 bis 3:1 im k3-Generator
SHIFT: Verstärkungsregelung - 6 dB über + 20 dB, 0 dB Punkt gerastert
SHIFT-LED: 3-Farben-Peak/Present-Anzeige am Eingang des Multiplizierers
bestimmt die Phasenlage der Harmonischen für die Kanäle L und R
++ L und R, positiv, 0°, +- L positiv, 0°, R negativ, 180°
-+ L negativ, 180°, R positiv, 0°, -- L und R negativ, 180°
Pegelkompensierte, stufenlose Überblendung von Eingangssignal
Zumischung der Ausgangssignale der Vierquadranten-Multiplizierer
zum Eingangssignal mit gerasterter, kalibrierter Nullstellung
Zumischung bei Rechtsdrehung in Phase, bei Linksdrehung gegenphasig
LED-Kette mit 5 LED's und einem Anzeigebereich von 11 dB
Misst den Ausgangspegel der Multiplizierer, typische Klirrfaktor-Werte
bei +2 dB Anzeige und k2- / k3-Regler auf Rechts- oder Linksanschlag >10 %
getrennte Bypass-Schalter für beide Generatoren,
sind beide Bypass-Schalter nicht gedrückt, ist der Hardbypass aktiv

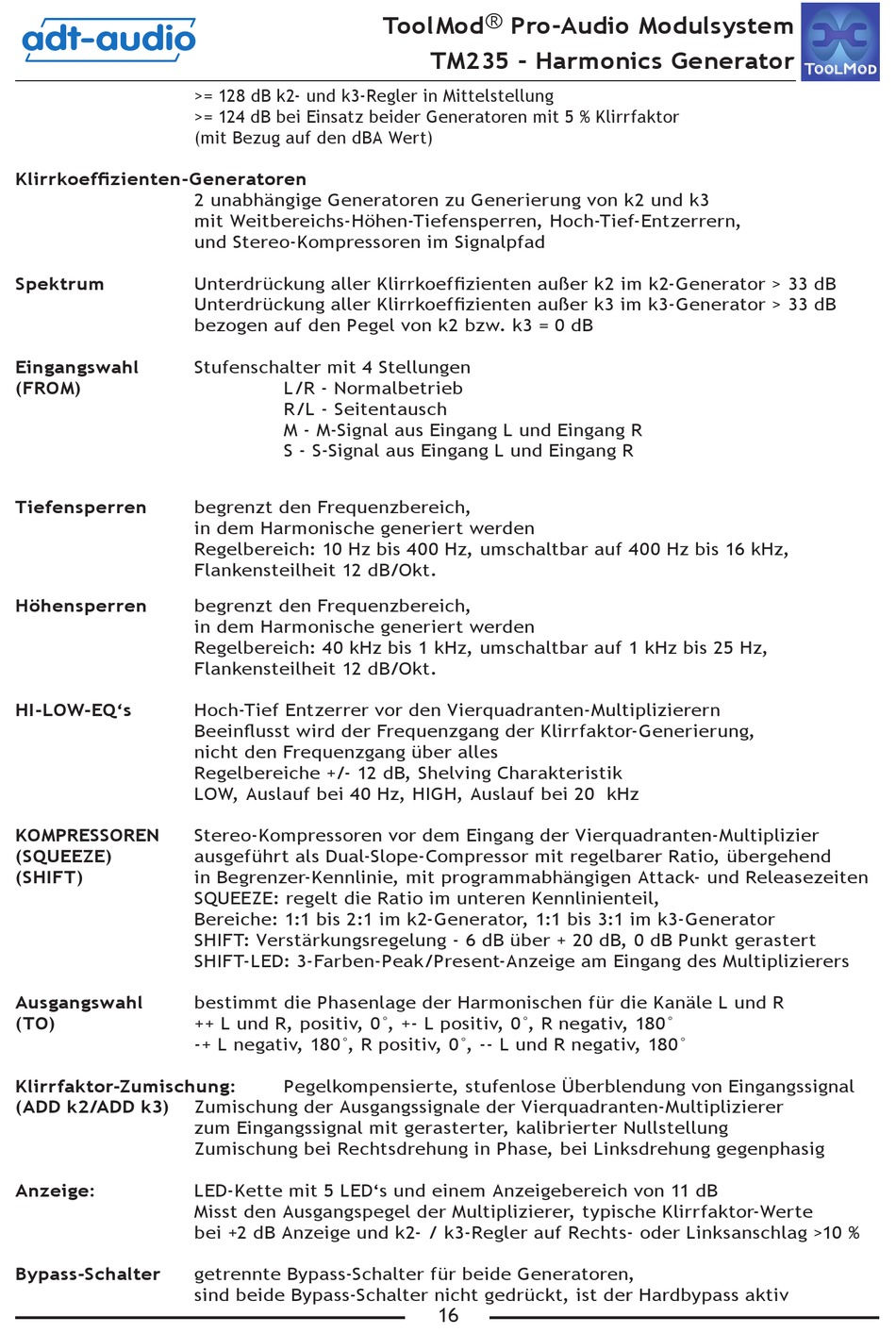

ToolMod ® Pro-Audio Modulsystem
TM235 - Harmonics Generator
