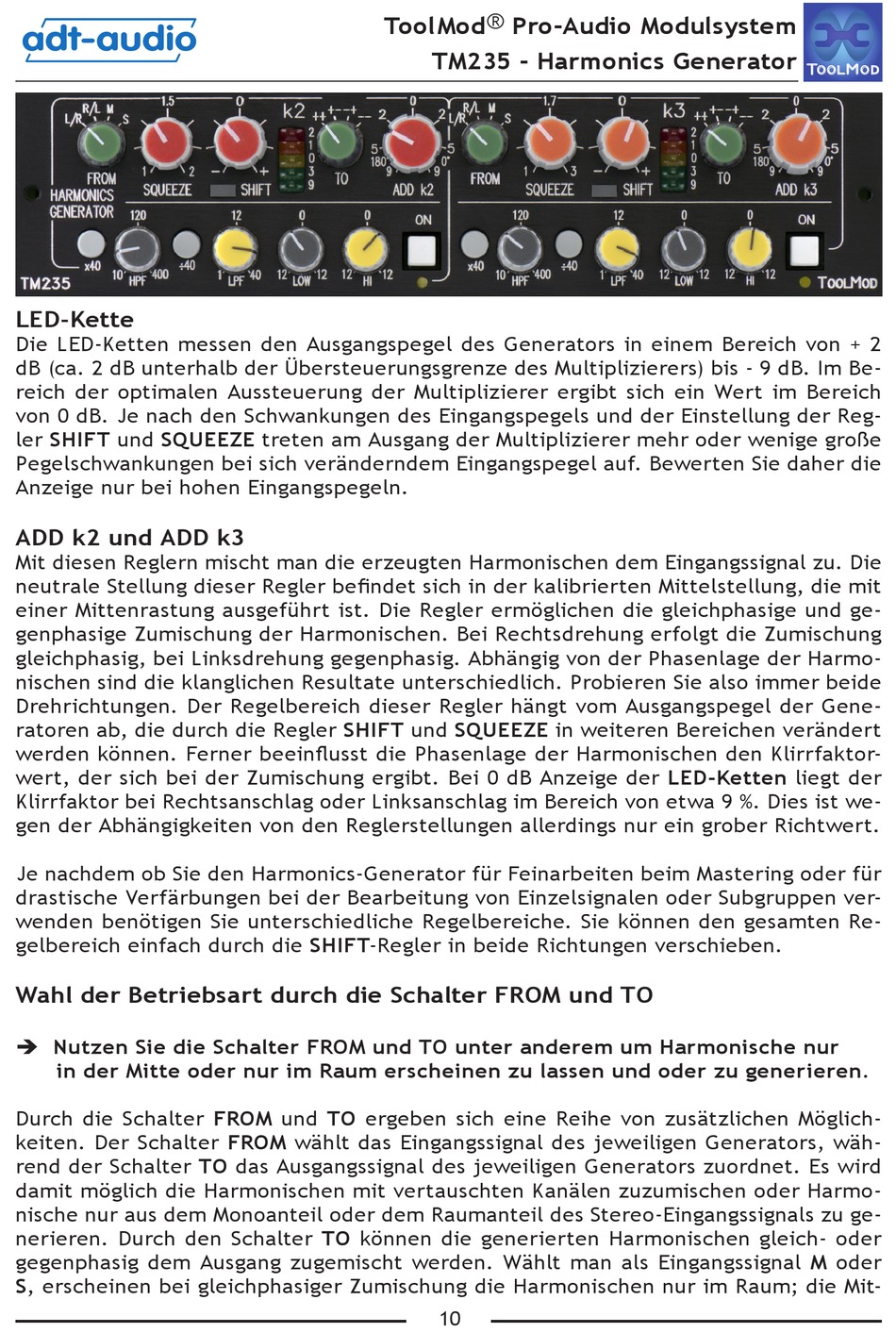

ToolMod ® Pro-Audio Modulsystem
adt-audio
TM235 - Harmonics Generator
LED-Kette
Die LED-Ketten messen den Ausgangspegel des Generators in einem Bereich von + 2
dB (ca. 2 dB unterhalb der Übersteuerungsgrenze des Multiplizierers) bis - 9 dB. Im Be-
reich der optimalen Aussteuerung der Multiplizierer ergibt sich ein Wert im Bereich
von 0 dB. Je nach den Schwankungen des Eingangspegels und der Einstellung der Reg-
ler SHIFT und SQUEEZE treten am Ausgang der Multiplizierer mehr oder wenige große
Pegelschwankungen bei sich veränderndem Eingangspegel auf. Bewerten Sie daher die
Anzeige nur bei hohen Eingangspegeln.
ADD k2 und ADD k3
Mit diesen Reglern mischt man die erzeugten Harmonischen dem Eingangssignal zu. Die
neutrale Stellung dieser Regler befindet sich in der kalibrierten Mittelstellung, die mit
einer Mittenrastung ausgeführt ist. Die Regler ermöglichen die gleichphasige und ge-
genphasige Zumischung der Harmonischen. Bei Rechtsdrehung erfolgt die Zumischung
gleichphasig, bei Linksdrehung gegenphasig. Abhängig von der Phasenlage der Harmo-
nischen sind die klanglichen Resultate unterschiedlich. Probieren Sie also immer beide
Drehrichtungen. Der Regelbereich dieser Regler hängt vom Ausgangspegel der Gene-
ratoren ab, die durch die Regler SHIFT und SQUEEZE in weiteren Bereichen verändert
werden können. Ferner beeinflusst die Phasenlage der Harmonischen den Klirrfaktor-
wert, der sich bei der Zumischung ergibt. Bei 0 dB Anzeige der LED-Ketten liegt der
Klirrfaktor bei Rechtsanschlag oder Linksanschlag im Bereich von etwa 9 %. Dies ist we-
gen der Abhängigkeiten von den Reglerstellungen allerdings nur ein grober Richtwert.
Je nachdem ob Sie den Harmonics-Generator für Feinarbeiten beim Mastering oder für
drastische Verfärbungen bei der Bearbeitung von Einzelsignalen oder Subgruppen ver-
wenden benötigen Sie unterschiedliche Regelbereiche. Sie können den gesamten Re-
gelbereich einfach durch die SHIFT-Regler in beide Richtungen verschieben.
Wahl der Betriebsart durch die Schalter FROM und TO
➔ Nutzen Sie die Schalter FROM und TO unter anderem um Harmonische nur
in der Mitte oder nur im Raum erscheinen zu lassen und oder zu generieren.
Durch die Schalter FROM und TO ergeben sich eine Reihe von zusätzlichen Möglich-
keiten. Der Schalter FROM wählt das Eingangssignal des jeweiligen Generators, wäh-
rend der Schalter TO das Ausgangssignal des jeweiligen Generators zuordnet. Es wird
damit möglich die Harmonischen mit vertauschten Kanälen zuzumischen oder Harmo-
nische nur aus dem Monoanteil oder dem Raumanteil des Stereo-Eingangssignals zu ge-
nerieren. Durch den Schalter TO können die generierten Harmonischen gleich- oder
gegenphasig dem Ausgang zugemischt werden. Wählt man als Eingangssignal M oder
S, erscheinen bei gleichphasiger Zumischung die Harmonischen nur im Raum; die Mit-
10
