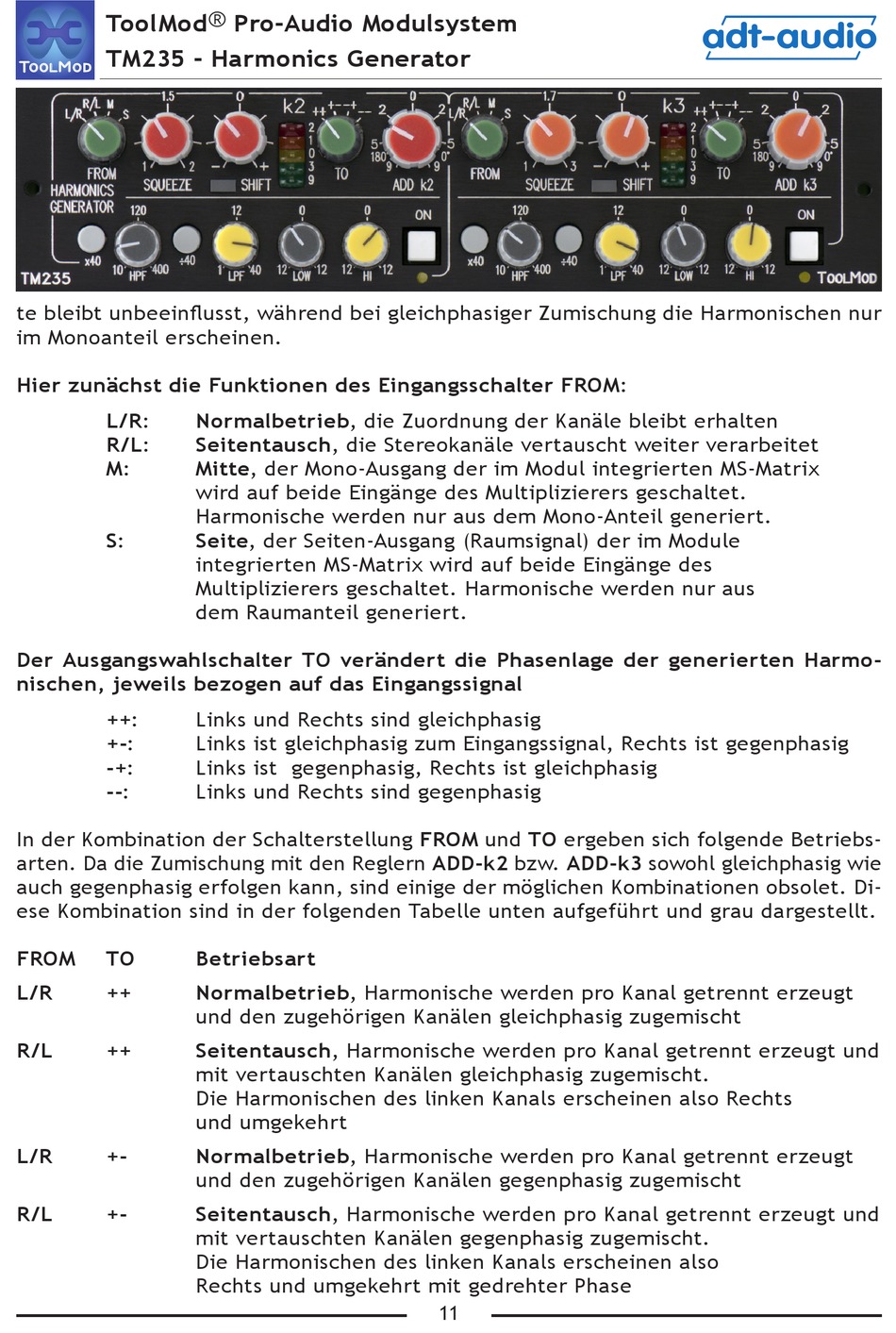

ToolMod ® Pro-Audio Modulsystem
TM235 - Harmonics Generator
te bleibt unbeeinflusst, während bei gleichphasiger Zumischung die Harmonischen nur
im Monoanteil erscheinen.
Hier zunächst die Funktionen des Eingangsschalter FROM:
L/R:
R/L:
M:
S:
Der Ausgangswahlschalter TO verändert die Phasenlage der generierten Harmo-
nischen, jeweils bezogen auf das Eingangssignal
++:
+-:
-+:
--:
In der Kombination der Schalterstellung FROM und TO ergeben sich folgende Betriebs-
arten. Da die Zumischung mit den Reglern ADD-k2 bzw. ADD-k3 sowohl gleichphasig wie
auch gegenphasig erfolgen kann, sind einige der möglichen Kombinationen obsolet. Di-
ese Kombination sind in der folgenden Tabelle unten aufgeführt und grau dargestellt.
FROM
TO
L/R
++
R/L
++
L/R
+-
R/L
+-
Normalbetrieb, die Zuordnung der Kanäle bleibt erhalten
Seitentausch, die Stereokanäle vertauscht weiter verarbeitet
Mitte, der Mono-Ausgang der im Modul integrierten MS-Matrix
wird auf beide Eingänge des Multiplizierers geschaltet.
Harmonische werden nur aus dem Mono-Anteil generiert.
Seite, der Seiten-Ausgang (Raumsignal) der im Module
integrierten MS-Matrix wird auf beide Eingänge des
Multiplizierers geschaltet. Harmonische werden nur aus
dem Raumanteil generiert.
Links und Rechts sind gleichphasig
Links ist gleichphasig zum Eingangssignal, Rechts ist gegenphasig
Links ist gegenphasig, Rechts ist gleichphasig
Links und Rechts sind gegenphasig
Betriebsart
Normalbetrieb, Harmonische werden pro Kanal getrennt erzeugt
und den zugehörigen Kanälen gleichphasig zugemischt
Seitentausch, Harmonische werden pro Kanal getrennt erzeugt und
mit vertauschten Kanälen gleichphasig zugemischt.
Die Harmonischen des linken Kanals erscheinen also Rechts
und umgekehrt
Normalbetrieb, Harmonische werden pro Kanal getrennt erzeugt
und den zugehörigen Kanälen gegenphasig zugemischt
Seitentausch, Harmonische werden pro Kanal getrennt erzeugt und
mit vertauschten Kanälen gegenphasig zugemischt.
Die Harmonischen des linken Kanals erscheinen also
Rechts und umgekehrt mit gedrehter Phase
