ToolMod ® Pro-Audio Modulsystem
TM235 - Harmonics Generator

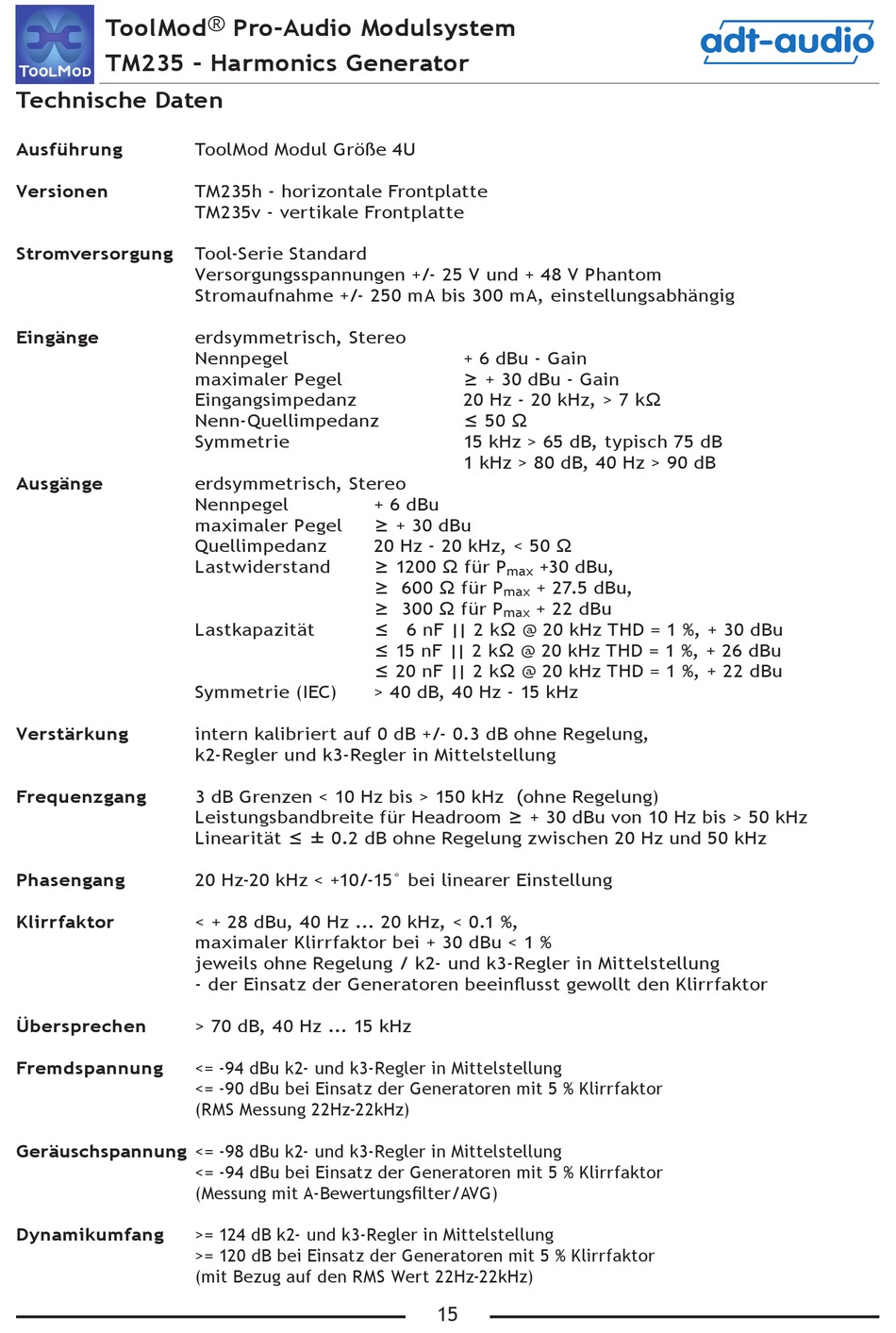

Technische Daten
Ausführung
Versionen
Stromversorgung
Eingänge
Ausgänge
Verstärkung
Frequenzgang
Phasengang
Klirrfaktor
Übersprechen
Fremdspannung
Geräuschspannung <= -98 dBu k2- und k3-Regler in Mittelstellung
Dynamikumfang
ToolMod Modul Größe 4U
TM235h - horizontale Frontplatte
TM235v - vertikale Frontplatte
Tool-Serie Standard
Versorgungsspannungen +/- 25 V und + 48 V Phantom
Stromaufnahme +/- 250 mA bis 300 mA, einstellungsabhängig
erdsymmetrisch, Stereo
Nennpegel
maximaler Pegel
Eingangsimpedanz
Nenn-Quellimpedanz
Symmetrie
erdsymmetrisch, Stereo
Nennpegel
maximaler Pegel
Quellimpedanz
Lastwiderstand
Lastkapazität
Symmetrie (IEC)
intern kalibriert auf 0 dB +/- 0.3 dB ohne Regelung,
k2-Regler und k3-Regler in Mittelstellung
3 dB Grenzen < 10 Hz bis > 150 kHz (ohne Regelung)
Leistungsbandbreite für Headroom ≥ + 30 dBu von 10 Hz bis > 50 kHz
Linearität ≤ ± 0.2 dB ohne Regelung zwischen 20 Hz und 50 kHz
20 Hz-20 kHz < +10/-15° bei linearer Einstellung
< + 28 dBu, 40 Hz ... 20 kHz, < 0.1 %,
maximaler Klirrfaktor bei + 30 dBu < 1 %
jeweils ohne Regelung / k2- und k3-Regler in Mittelstellung
- der Einsatz der Generatoren beeinflusst gewollt den Klirrfaktor
> 70 dB, 40 Hz ... 15 kHz
<= -94 dBu k2- und k3-Regler in Mittelstellung
<= -90 dBu bei Einsatz der Generatoren mit 5 % Klirrfaktor
(RMS Messung 22Hz-22kHz)
<= -94 dBu bei Einsatz der Generatoren mit 5 % Klirrfaktor
(Messung mit A-Bewertungsfilter/AVG)
>= 124 dB k2- und k3-Regler in Mittelstellung
>= 120 dB bei Einsatz der Generatoren mit 5 % Klirrfaktor
(mit Bezug auf den RMS Wert 22Hz-22kHz)
+ 6 dBu - Gain
≥ + 30 dBu - Gain
20 Hz - 20 kHz, > 7 kΩ
≤ 50 Ω
15 kHz > 65 dB, typisch 75 dB
1 kHz > 80 dB, 40 Hz > 90 dB
+ 6 dBu
≥ + 30 dBu
20 Hz - 20 kHz, < 50 Ω
≥ 1200 Ω für P
+30 dBu,
max
≥ 600 Ω für P
+ 27.5 dBu,
max
≥ 300 Ω für P
+ 22 dBu
max
≤ 6 nF || 2 kΩ @ 20 kHz THD = 1 %, + 30 dBu
≤ 15 nF || 2 kΩ @ 20 kHz THD = 1 %, + 26 dBu
≤ 20 nF || 2 kΩ @ 20 kHz THD = 1 %, + 22 dBu
> 40 dB, 40 Hz - 15 kHz
15
