Regelbereiche: Tiefensperre, 10 Hz bis 400 Hz, mit Taste x40 400 Hz bis 16 kHz
HIGH-LOW-EQ
Die High-Low-EQ's sind als Shelving Filter mit einem Regelbereich von ± 12 dB und den
Auslauffrequenzen 40 Hz und 20 kHz ausgeführt. Die EQs sind hinter den Höhen-Tiefen-
sperren angeordnet. Sie ermöglichen es, die Generierung der Harmonischen frequenz-
abhängig zu verändern.
SQUEEZE
Zur Veränderung der Dichte der Harmonischen sind zwei komplette Dual-Slope Stereo-
Kompressoren im Modul integriert. Die Kompressoren arbeiten mit programmabhän-
gigen Attack- und Releasezeiten und sind mit einer Auto-Crest-Funktion ausgestattet.
Die SQUEEZE-Regler verändern die Ratio im unteren Bereich der Kennlinie. Diese Regler
bestimmen, um welchen Betrag sich der Pegel der Harmonischen in der Relation zum
Eingangspegel verändert. Steht dieser Regler in der Stellung 1 (Linksanschlag) ist das
Verhältnis zwischen der Pegeländerung der Harmonischen und der Pegeländerung des
Eingangssignals beim k2 Generator 1 zu 2. Sinkt der Eingangspegel um 6 dB, sinkt der
Pegel am Ausgang des Generators um 12 dB. Damit verringert sich der Klirrfaktor bei
6 dB weniger Pegel am Eingang auf 1/4. Beim k3-Generator beträgt dieses Verhältnis 1
zu 3. Ein um 6 dB geringerer Eingangspegel reduziert den Pegel der Harmonischen um
18 dB; der Klirrfaktor verringert sich auf 1/8 des ursprünglichen Wertes.
In beiden Generatoren sind die Regelbereiche der SQUEEZE-Regler so abgestimmt, dass
in der 4-Uhr-Position die Pegel der Harmonischen im Verhältnis zum Eingangspegel kon-
stant bleiben; damit bleibt bei dieser Einstellung der Klirrfaktor unabhängig vom Ein-
gangspegel konstant. Bei Rechtsanschlag der SQUEEZE-Regler arbeiten die Kompres-
soren im Over-Easy-Mode, d. h. der Klirrfak-
tor steigt bei kleineren Pegeln geringfügig
an. Die Kompressoren arbeiten über einen
Bereich von ca. 35 dB. Unterhalb dieses
Bereiches setzt eine Expanderfunktion ein
die verhindert, dass Störungen, Rauschen,
usw. in die Generierung der Harmonischen
eingehen.
Die Grafiken zeigen die Abhängigkeit zwi-
schen Eingangspegel und Klirrfaktor bei ver-
schiedenen Einstellungen des SQUEEZE-Reg-
lers für den k2- und den k3-Generator.
Höhensperre, 40 kHz bis 1 kHz, mit Taste ÷40 1 kHz bis 25 Hz

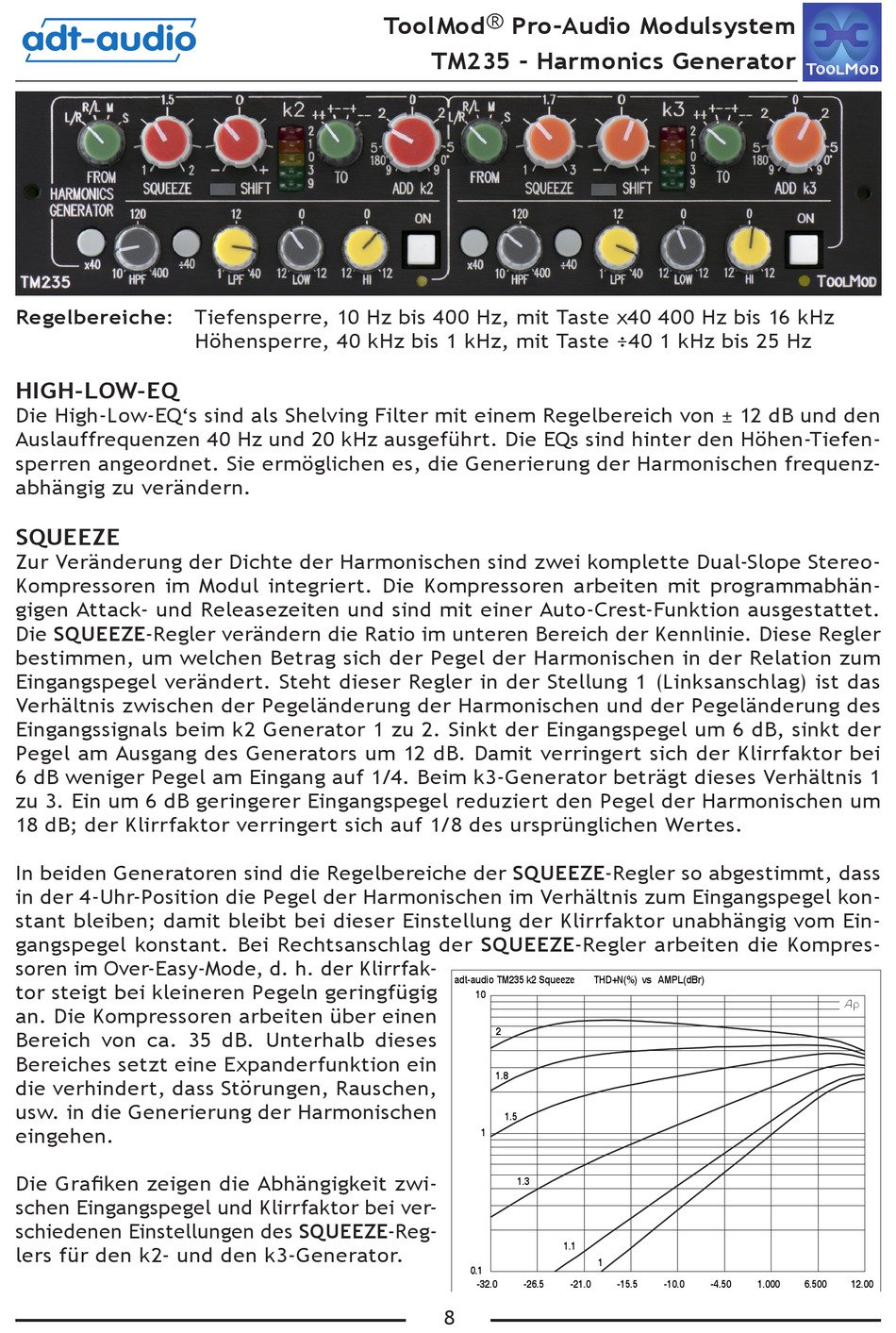

ToolMod ® Pro-Audio Modulsystem
TM235 - Harmonics Generator
adt-audio TM235 k2 Squeeze
10
2
1.8
1.5
1
1.3
0.1
-32.0
-26.5
8
THD+N(%)
vs
AMPL(dBr)
1.1
1
-21.0
-15.5
-10.0
-4.50
1.000
6.500
12.00
