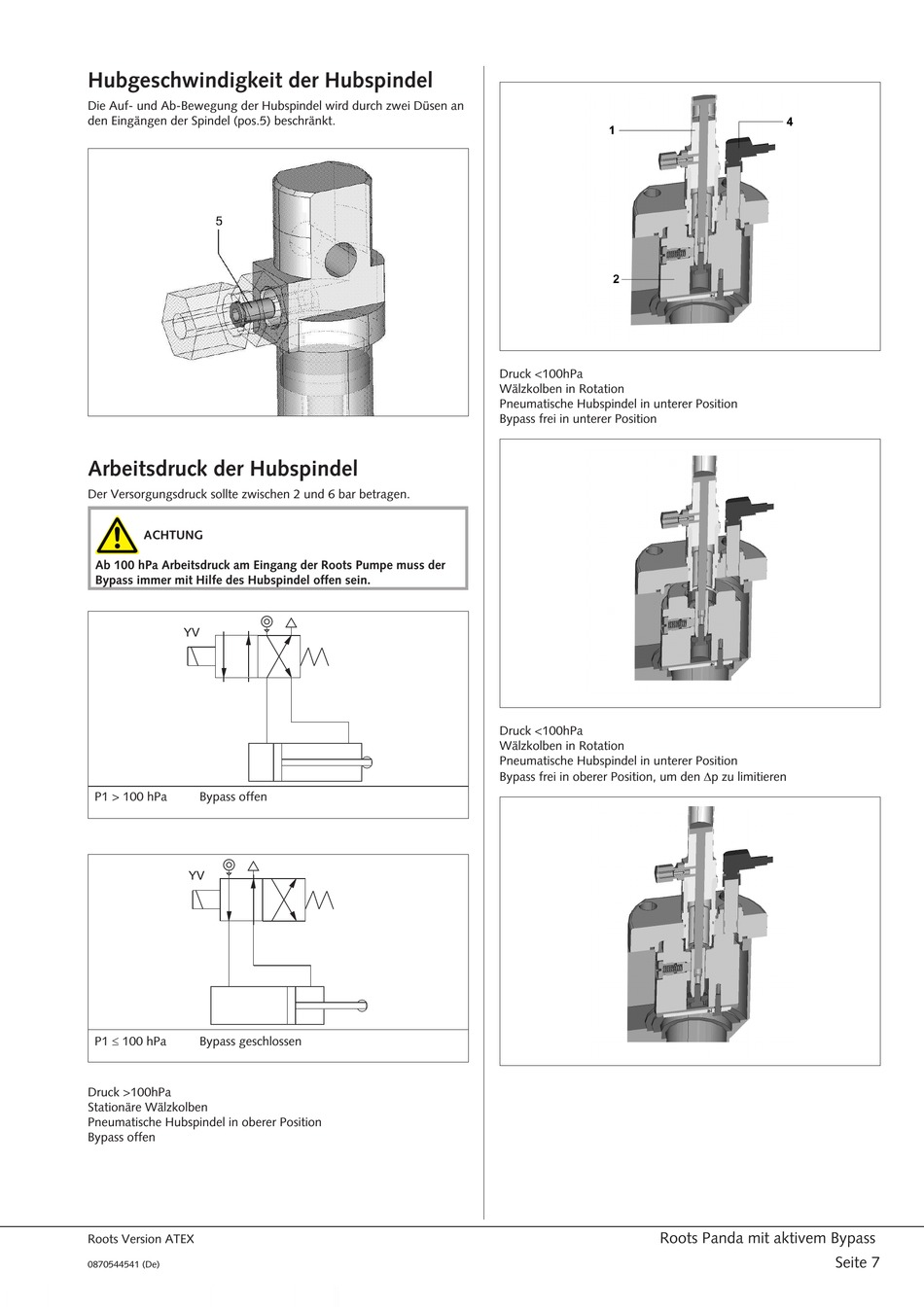

Hubgeschwindigkeit der Hubspindel
Die Auf- und Ab-Bewegung der Hubspindel wird durch zwei Düsen an
den Eingängen der Spindel (pos.5) beschränkt.
Arbeitsdruck der Hubspindel
Der Versorgungsdruck sollte zwischen 2 und 6 bar betragen.
ACHTUNG
Ab 100 hPa Arbeitsdruck am Eingang der Roots Pumpe muss der
Bypass immer mit Hilfe des Hubspindel offen sein.
YV
P1 > 100 hPa
Bypass offen
YV
P1 £ 100 hPa
Bypass geschlossen
Druck >100hPa
Stationäre Wälzkolben
Pneumatische Hubspindel in oberer Position
Bypass offen
Roots Version ATEX
0870544541 (De)
Druck <100hPa
Wälzkolben in Rotation
Pneumatische Hubspindel in unterer Position
Bypass frei in unterer Position
Druck <100hPa
Wälzkolben in Rotation
Pneumatische Hubspindel in unterer Position
Bypass frei in oberer Position, um den Dp zu limitieren
Roots Panda mit aktivem Bypass
Seite 7
