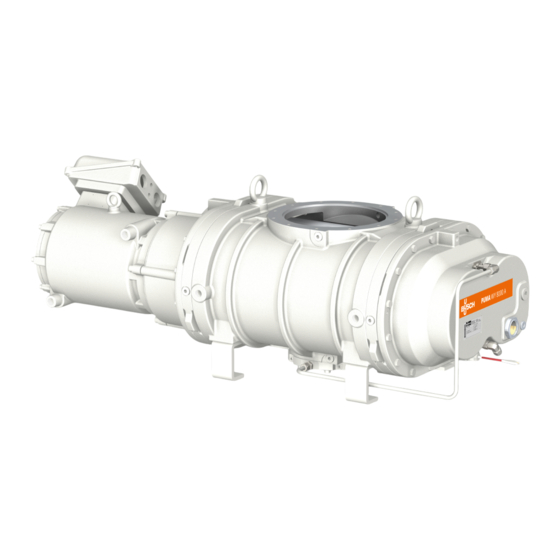

- Seite 1 PUMA Vakuum-Booster WY 8000 A Betriebsanleitung 0870224356 | -0003_de | Originalanleitungen 19.09.2022...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung ......................... Technische Standardeigenschaften........................2.3.1 Wasserkühlung ............................. 2.3.2 Widerstandsthermometer (TSA) ......................Transport ................................Lagerung ................................Installation ................................Installationsbedingungen ..........................Anschlussleitungen/-rohre..........................5.2.1 Sauganschluss ............................5.2.2 Ablaufanschluss ............................ 5.2.3 Kühlwasseranschluss ........................... Auffüllen mit Öl..............................Stromanschluss ..............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert ..........
- Seite 3 Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
- Seite 4 2 | Produktbeschreibung Produktbeschreibung CWI 1 CWO 1 CWO 2 CWI 2 Beschreibung Grundrahmen Sperrgasanschluss CWI 1 Kühlwassereinlauf (Motor) CWI 2 Kühlwassereinlauf (Pumpe) CWO 1 Kühlwasserablauf (Motor) CWO 2 Kühlwasserablauf (Pumpe) Augenschraube Sauganschluss Magnetstopfen Motorklemmenkasten Typenschild Ölablassschraube Öleinfüllschraube Ölschauglas Abluftanschluss HINWEIS Technischer Ausdruck.
- Seite 5 Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine wird in Verbindung mit einer Vorpumpe in Vakuumsystemen eingesetzt.
- Seite 6 2 | Produktbeschreibung ANMERKUNG Starten Sie die Vorpumpe zuerst bis zum zulässigen Ansaugdruck der Wälzkolbenvakuumpum- pe, siehe Maximal zulässige Differenzdrücke [➔ 32] oder wenden Sie sich an die Busch Vertre- tung. Gefahr der Beschädigung der Maschine! ANMERKUNG Chemikalienkompatibilität der Prozessgase mit den Werkstoffen der Maschinenbauteile.
- Seite 7 Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. ANMERKUNG Wenn die Maschine bereits mit Öl befüllt ist. Durch das Kippen einer bereits mit Öl befüllten Maschine können große Mengen Öl in den Zy- linder eindringen.
- Seite 8 4 | Lagerung Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. ● Lassen Sie das Kühlwasser vollständig ab, siehe Außerbetriebnahme [➔ 27]. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ●...
- Seite 9 ● Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden.
- Seite 10 5 | Installation 5.2.1 Sauganschluss WARNUNG Ungeschützter Sauganschluss. Verletzungsgefahr! ● Führen Sie keinesfalls Hand oder Finger in den Sauganschluss ein. ANMERKUNG Eindringen von Fremdkörpern oder Flüssigkeiten. Gefahr der Beschädigung der Maschine! Gehen Sie folgendermaßen vor, wenn das Einlassgas Staub oder andere Feststoffe enthält: ●...
- Seite 11 Installation | 5 5.2.3 Kühlwasseranschluss CWO 1 CWI 1 CWO 2 CWI 2 Beschreibung CWI 1 Kühlwassereinlauf (Motor) CWO 1 Kühlwasserablauf (Motor) CWI 2 Kühlwassereinlauf (Pumpe) CWO 2 Kühlwasserablauf (Pumpe) Die Kühlanschlüsse für Motor und Baugruppe müssen in Reihe geschaltet werden. ●...
- Seite 12 Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 31] und Öl [➔ 33].
- Seite 13 Oil type see nameplate Change interval see instruction manual Wenn kein Aufkleber vorhanden ist (Art.-Nr. 0565 568 959) an der Maschine: ● Bestellen Sie einen Aufkleber bei Ihrer Kontaktperson von Busch. Instruction Manual PUMA WY 8000 A_DE_de 13 | 36...
- Seite 14 Elektromagnetische Verträglichkeit. ● Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-...
- Seite 15 ● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann.
- Seite 16 6 | Stromanschluss Anschlussklemmen am Motor: Anschluss von Motortemperaturschaltern (empfohlen): MTS1 MTS2 MTS3 Steuerspannung: ≤ 250 V Max. Strom: 1,6 A MTS = Motortemperaturschalter (in der Motor- wicklung) Doppelstern-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): 16 | 36 Instruction Manual PUMA WY 8000 A_DE_de...
- Seite 17 Inbetriebnahme | 7 Inbetriebnahme ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. Verletzungsgefahr durch Verbrennungen! ● Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der Maschine. ACHTUNG Geräuschentwicklung der laufenden Maschine. Gefahr der Schädigung des Gehörs.
- Seite 18 Wartungsarbeiten und zur Fehlerbehebung. Spülen des Kompressionsraumes Bei bestimmten (sehr beanspruchenden) Arten von Prozessen muss der Verdichtungsraum (Zylinder und Kolben) unter Umständen gespült werden. Wenden Sie sich an Ihre Kontaktperson von Busch. ANMERKUNG Spülen ohne Sperrgas Gefahr der Beschädigung der Maschine! ●...
- Seite 19 Inbetriebnahme | 7 * Standard-Liter pro Minute ● Schalten Sie die Maschine ab. ● Öffnen Sie die Gaszufuhr. ● Spülen Sie die Maschine. Nach dem Spülen: ● Schließen Sie die Gaszufuhr. ● Trocknen Sie die Maschine von der Spülflüssigkeit. Schalten Sie die Maschine nicht wieder in den Normalbetrieb, solange die Sperrgaszufuhr geöffnet ist.
- Seite 20 Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel.
- Seite 21 Öl “YLC 250 B” chemisch oder durch Fremdpartikel verschmutzt Explosionsgefahr! Wenn das Öl dunkel wird: ● Wenden Sie sich sofort an Ihre Kontaktperson von Busch. ● Vergewissern Sie sich, dass das Öl hell und transparent ist. Instruction Manual PUMA WY 8000 A_DE_de...
- Seite 22 8 | Wartung Wenn das Öl dunkel wird oder nicht mehr die ursprüngliche Farbe hat: ● Wechseln Sie das Öl unverzüglich (siehe Ölwechsel [➔ 22]). Wenden Sie sich an Ihre Kontaktperson von Busch, um festzustellen, wie es zu der Farbveränderung kam. Ölwechsel ANMERKUNG Verwenden Sie ein geeignetes Öl.
- Seite 23 Wartung | 8 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 31] und Öl [➔ 33]. Instruction Manual PUMA WY 8000 A_DE_de 23 | 36...
- Seite 24 8 | Wartung Nach dem Befüllen mit Öl: 24 | 36 Instruction Manual PUMA WY 8000 A_DE_de...
- Seite 25 Oil type see nameplate Change interval see instruction manual Wenn kein Aufkleber vorhanden ist (Art.-Nr. 0565 568 959) an der Maschine: ● Bestellen Sie einen Aufkleber bei Ihrer Kontaktperson von Busch. Instruction Manual PUMA WY 8000 A_DE_de 25 | 36...
- Seite 26 Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:...
- Seite 27 Außerbetriebnahme | 10 Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern.
- Seite 28 Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen.
- Seite 29 Die Wälzkolben sind ver- ● Überprüfen Sie die Wälzkol- klemmt oder festgefressen. ben oder lassen Sie die Ma- schine reparieren (wenden Sie sich an Busch). Fremdkörper sind in die Ma- ● Beseitigen Sie die Fremdkör- schine eingedrungen. per oder lassen Sie die Ma- schine reparieren (wenden Sie sich an Busch).
- Seite 30 ● Siehe „Beim Betrieb der Ma- schine kommt es zu einer zu hohen Wärmeentwicklung“. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 30 | 36 Instruction Manual PUMA WY 8000 A_DE_de...
- Seite 31 Technische Daten | 13 Technische Daten WY 8000 A 90 Hz* Saugvermögen m³/h 8100 Motornennleistung Motornenndrehzahl 5400 Nennstromaufnahme des Motors 38 (200V) (Doppelsternanschluss) Nennstromaufnahme des Motors 18,9 (400V) (Sternanschluss) Schalldruckpegel** dB(A) Unsicherheit KpA Umgebungstemperaturbereich °C 5 … 50 Max. Gaseinlasstemperatur °C (P <10 hPa, Druckerhöhungsverhältnis 4) Relative Feuchtigkeit...
- Seite 32 14 | Maximal zulässige Differenzdrücke Maximal zulässige Differenzdrücke WY 8000 A 90 Hz* Nennsaugleistung des Gebläses 8100 Nennsaugleistung der Vorpumpe ≥ 2500 ≥ 600 Max. Differenzdruck im Dauereinsatz Max. Differenzdruck bei 50 % Last * bei Antrieb mit variabler Drehzahl, max. 90 Hz 32 | 36 Instruction Manual PUMA WY 8000 A_DE_de...
- Seite 33 Öl | 15 Öl YLC 250 B Teilenummer 0,5-l-Verpackung (~1 kg) 0831 131 400 Teilenummer 1,0-l-Verpackung (~2 kg) 0831 108 878 Teilenummer 5,0-l-Verpackung (~10 kg) 0831 108 879 Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. Instruction Manual PUMA WY 8000 A_DE_de 33 | 36...
- Seite 34 Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw.
- Seite 35 Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw.
- Seite 36 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
