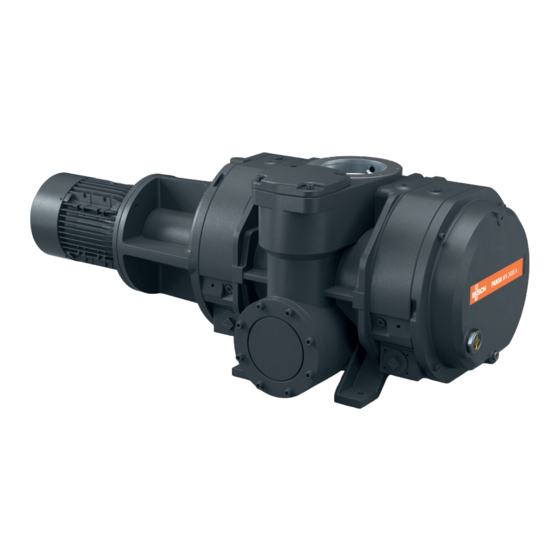

- Seite 1 PANDA Vakuum-Booster WV 1200 A, WV 1800 A, WV 2400 A Betriebsanleitung 0870572562 | A0006_de | Originalanleitungen 03.08.2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung ......................... Wellenabdichtungsvarianten..........................2.3.1 Gleitringdichtung ..........................2.3.2 Lippendichtungen (optional) ....................... Transport ................................Lagerung ................................Installation ................................Installationsbedingungen ..........................Anschlussleitungen/-rohre..........................5.2.1 Gasdurchflussvarianten ........................5.2.2 Sauganschluss ............................5.2.3 Ablaufanschluss ............................ Auffüllen mit Öl..............................Montage der Kupplung ............................Stromanschluss .............................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung WV 2400 A OUT2 OUT1 ODP, MP WV 2400 A ODP, MP Beschreibung Sperrgasanschluss Bypassventil Augenschraube Sauganschluss Magnetstopfen Motorklemmenkasten Typenschild Ölablassschraube Öleinfüllschraube Ölschauglas OUT1 Abluftanschluss OUT2 Seitlicher Auslassanschluss (Option) ODER Öler für Lippendichtungen (optional) HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine wird in Verbindung mit einer Vorpumpe in Vakuumsystemen eingesetzt. -
Seite 6: Wellenabdichtungsvarianten
● Prüfen Sie, ob die Prozessgase mit folgenden Werkstoffen kompatibel sind: - Grauguss - Stahl - Aluminium- - Fluorelastomer (FKM/FPM) ● Wenden Sie sich im Zweifelsfall an Ihre Busch Vertretung. Wellenabdichtungsvarianten 2.3.1 Gleitringdichtung In der Standardausführung besteht die Wellendichtung aus einer Gleitringdichtung. -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! ● Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. - Seite 8 3 | Transport Falls die Maschine auf einer Bodenplatte befestigt ist: ● Entfernen Sie die Maschine von der Bodenplatte. 8 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de...
-
Seite 9: Lagerung
Lagerung | 4 Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen -20 ... -
Seite 10: Installation
● Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 11: Sauganschluss
Installation | 5 Beschreibung Vertikaler Gasdurchfluss Seitlicher Auslass (Option) In einigen Spezialfällen können andere Gasdurchflussvarianten gegeben sein. 5.2.2 Sauganschluss WARNUNG Ungeschützter Sauganschluss. Verletzungsgefahr! ● Führen Sie keinesfalls Hand oder Finger in den Sauganschluss ein. ANMERKUNG Eindringen von Fremdkörpern oder Flüssigkeiten. Gefahr der Beschädigung der Maschine! Gehen Sie folgendermaßen vor, wenn das Einlassgas Staub oder andere Feststoffe enthält: ●... -
Seite 12: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 31] und Öl [➔ 34]. -
Seite 13: Montage Der Kupplung
Oil type see nameplate Change interval see instruction manual Wenn kein Aufkleber vorhanden ist (Art.-Nr. 0565 568 959) an der Maschine: ● Bestellen Sie einen Aufkleber bei Ihrer Kontaktperson von Busch. Montage der Kupplung HINWEIS Radialschraube. Für einen störungsfreien Betrieb die Radialschraube mit Schraubensicherungskleber sichern. - Seite 14 5 | Installation ROTEX ® Beschreibung Kupplungsnabe (maschinenseitig) Kupplungszahnkranz Kupplungsnabe (motorseitig) Feststellschraube; max. zulässiges Drehmoment: 10 Nm Maschinentyp Kupplungsgröße Wert „E“ (mm) WV 1200 A ROTEX ® WV 1800 A WV 2400 A ROTEX ® Bei Auslieferung der Maschine ohne Motor: ●...
-
Seite 15: Stromanschluss
Elektromagnetische Verträglichkeit. ● Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-... -
Seite 16: Schaltplan Für Drehstrommotor
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die an die Elek- troinstallation angepasst ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. - Seite 17 Stromanschluss | 6 Doppelstern-Schaltung, Mehrspannungsmo- Stern-Schaltung, Mehrspannungsmotor mit tor mit 9 Pins (Niederspannung): 9 Pins (Hochspannung): Doppelstern-Schaltung, Mehrspannungsmotor Stern-Schaltung, Mehrspannungsmotor mit mit 12 Pins (Niederspannung): 12 Pins (Hochspannung): Dreieck-Schaltung, Multispannungs-Motor mit 12 Pins (Mittelspannung): Instruction Manual PANDA WV 1200-2400 A_DE_de 17 | 40...
-
Seite 18: Inbetriebnahme
Wartungsarbeiten und zur Fehlerbehebung. Spülen des Kompressionsraumes Bei bestimmten (sehr beanspruchenden) Arten von Prozessen muss der Verdichtungsraum (Zylinder und Kolben) unter Umständen gespült werden. Wenden Sie sich an Ihre Kontaktperson von Busch. 18 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de... - Seite 19 Inbetriebnahme | 7 ANMERKUNG Spülen ohne Sperrgas Gefahr der Beschädigung der Maschine! ● Der Spülprozess kann sich auf die Lager und Ölkammern ausdehnen! Führen Sie Spülungen nie ohne Sperrgas durch. Als Erstes muss entsprechend der nachstehenden Abbildungen und Empfehlungen ein Sperrgas an- geschlossen werden.
- Seite 20 7 | Inbetriebnahme Nach dem Spülen: ● Schließen Sie die Gaszufuhr. ● Trocknen Sie die Maschine von der Spülflüssigkeit. Schalten Sie die Maschine nicht wieder in den Normalbetrieb, solange die Sperrgaszufuhr geöffnet ist. Dies kann sich auf den Enddruck und die Saugleistung auswirken. 20 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de...
-
Seite 21: Wartung
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 22: Wartungsplan
Alle 16000 Stunden oder nach 4 ● Führen Sie eine Generalüberholung der Maschine durch Jahren (wenden Sie sich an Busch). Kontrolle des Ölniveaus ● Schalten Sie die Maschine ab. ● Warten Sie nach dem Abschalten der Maschine 1 Minute, bevor Sie das Ölniveau kontrollieren. -
Seite 23: Ölwechsel
Wartung | 8 ● Wechseln Sie das Öl unverzüglich (siehe Ölwechsel [➔ 23]). Wenden Sie sich an Ihre Kontaktperson von Busch, um festzustellen, wie es zu der Farbveränderung kam. Ölwechsel ANMERKUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. - Seite 24 8 | Wartung Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 31] und Öl [➔ 34]. ● Auffüllen, bis der Öler (OR) zu mindestens zwei Dritteln gefüllt ist (nur mit Wellendichtungen). 24 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de...
- Seite 25 Oil type see nameplate Change interval see instruction manual Wenn kein Aufkleber vorhanden ist (Art.-Nr. 0565 568 959) an der Maschine: ● Bestellen Sie einen Aufkleber bei Ihrer Kontaktperson von Busch. Instruction Manual PANDA WV 1200-2400 A_DE_de 25 | 40...
-
Seite 26: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 27: Außerbetriebnahme
Außerbetriebnahme | 10 Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern. -
Seite 28: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 29: Störungsbehebung
Die Wälzkolben sind ver- ● Überprüfen Sie die Wälzkol- klemmt oder festgefressen. ben oder lassen Sie die Ma- schine reparieren (wenden Sie sich an Busch). Fremdkörper sind in die Ma- ● Beseitigen Sie die Fremdkör- schine eingedrungen. per oder lassen Sie die Ma- schine reparieren (wenden Sie sich an Busch). - Seite 30 ● Siehe „Beim Betrieb der Ma- schine kommt es zu einer zu hohen Wärmeentwicklung“. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 30 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de...
-
Seite 31: Technische Daten
Technische Daten | 13 Technische Daten WV 1200 A WV 1800 A WV 2400 A Nennsaugvermögen m³/h 1050 / 1260 1600 / 1920 2120 / 2540 (50 Hz/60 Hz) Motornennleistung 3,5 / 4,8 4,3 / 5,2 6,0 / 7,6 (50Hz / 60Hz) Motornenndrehzahl 3000 / 3600 3000 / 3600... -
Seite 32: Maximal Zulässige Differenzdrücke
14 | Maximal zulässige Differenzdrücke Maximal zulässige Differenzdrücke WV 1200 A 50 Hz 60 Hz Nennsaugleistung des 1050 1260 Gebläses Nennsaugleistung der ≥ 200 Von 100 ≤ 100 ≥ 240 Von 120 ≤ 120 Vorpumpe bis 200 bis 240 Max. Differenzdruck Auf An- Auf An- Auf An-... - Seite 33 Maximal zulässige Differenzdrücke | 14 WV 2400 A 50 Hz 60 Hz Max. Differenzdruck Auf An- Auf An- Auf An- Auf An- im Dauereinsatz frage frage frage frage Max. Differenzdruck Auf An- Auf An- bei 50 % Last** frage frage Max. Volumen (alle 2 Keine 1000 Auf An-...
- Seite 34 15 | Öl Öl VSC 100 VSL 100 ISO-VG Teilenummer 1-l-Packung 0831 168 356 0831 122 573 Teilenummer 5-l-Packung 0831 168 357 0831 122 572 Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. 34 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de...
-
Seite 35: Eu-Konformitätserklärung
übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez Erklärung für die Maschine: PANDA WV 1200 A; PANDA WV 1800 A; PANDA WV 2400 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –... -
Seite 36: Uk-Konformitätserklärung
Hersteller Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez Erklärung für die Maschine: PANDA WV 1200 A; PANDA WV 1800 A; PANDA WV 2400 A Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –... - Seite 37 Hinweise Instruction Manual PANDA WV 1200-2400 A_DE_de 37 | 40...
- Seite 38 38 | 40 Instruction Manual PANDA WV 1200-2400 A_DE_de...
- Seite 39 Instruction Manual PANDA WV 1200-2400 A_DE_de 39 | 40...
- Seite 40 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
