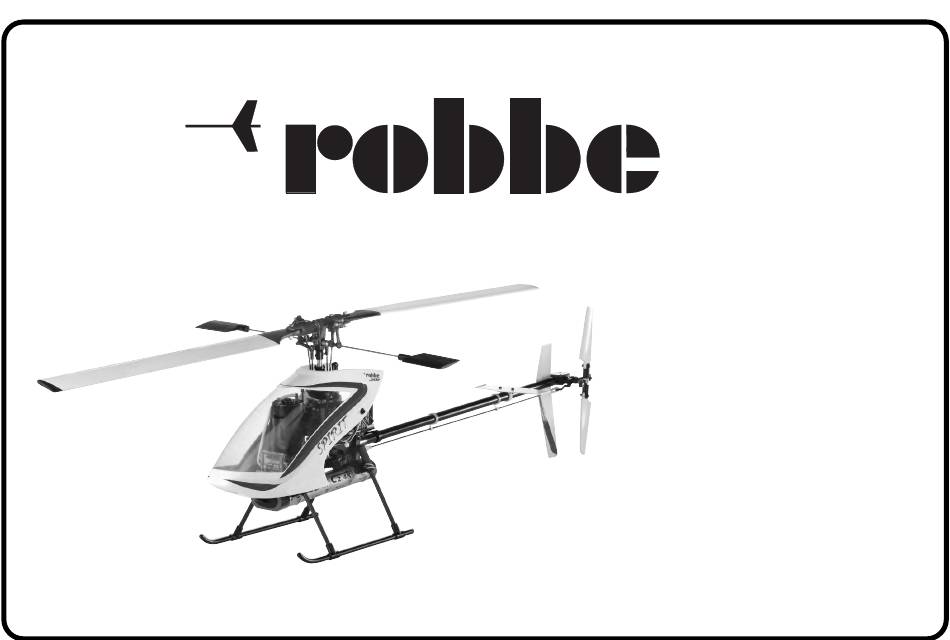

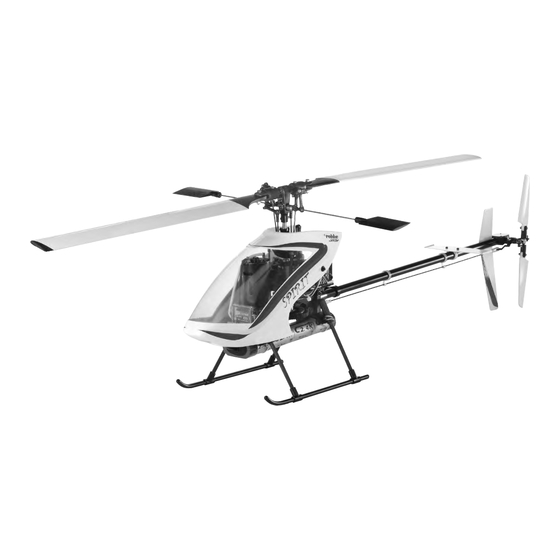

- Seite 1 Montage- und Bedienungsanleitung Spirit M-8 No. S 2881...
- Seite 2 Ihrem Händler vorrätig sein, so haben Sie die Möglichkeit 2: Fett-Tube Das von Ihnen erworbene Modell Spirit M-8 stammt aus der alle Ersatzteile schnell und unkompliziert direkt bei robbe zu - hier muß bei der Montage Fett (robbe No. 5532) verwen- Robbe-Schlüter Hubschrauber-Produktfamilie.
- Seite 3 Bauanleitung Spirit M-8 S 2881 Die Funktionsweise eines Modellhubschraubers: Die Steuerung eines Modellhubschraubers Gesteuert werden 4 Hauptfunktionen: Ein Motorflugzeug mit Tragflächen und Leitwerk benötigt wichtigste Unterscheidungsmerkmal den Vortrieb der Luftschraube. Durch die Vorwärtsbewegung Flächenflugzeug ist, daß das Antriebselement, der - Steigen und Sinken: “Pitch,Gas“...
- Seite 4 Bauanleitung Spirit M-8 S 2881 Baustufe 1 Montage Rotorwellenlagerbock, Freilaufnabe und Hauptrotorwelle Vormontierten Rotorwellenlagerbock S5028 mit Schrauben S0079 auf dem Chassis S5000 festschrauben. Vormontierte Freilaufnabe S5030 mit Zahnrad Z 75, S5094 mittels U-Scheiben S4366 und Schrauben S4354 verschrau- ben. Hauptrotorwelle...
- Seite 5 Bauanleitung Spirit M-8 S 2881 Baustufe 1 Montage Getriebestufe Flanschlager S5044 in das Chassis ein- setzen. Ritzel Z 16, S5032 in das Zahnrad Z 60, S5084 eindrücken diese Getriebestufe zwischen die Flanschlager setzen. Getriebewelle Ø 3 x 33, S5027 mit der...
- Seite 6 Bauanleitung Spirit M-8 S 2881 Baustufe 1 Montage Heckabtrieb Antriebswelle Ø 2 x 419, S5018 auf Anschlag in die Heckabtriebs-Kupplung S5114 schieben einer Stiftschraube S0041 auf der Abflachung festschrauben. Die Kugellager 3 x 8 x 3, S4035 in den Lagerbock-Heckabtrieb...
-
Seite 7: Bestückung Heckrohr
Bauanleitung Spirit M-8 S 2881 Baustufe 2 Bestückung Heckrohr Gestängeführung S5106 und Servohalter Heck S5096 auf das Heckrohr schieben. Lage des Schlitzes beachten. - Seite 8 Bauanleitung Spirit M-8 S 2881 Baustufe 2 Montage Heckrohrverlagerung, Heckrohr und Plattformen Kabinenhalter S5171 und Plattform hinten S5081 in das Chassis einsetzen. Die Heckrohrverlagerung S5057 in das Chassis eindrücken und mit Schraube S3370 befestigen. Heckrohr mit dem vorderen, geschlitzten Ende Anschlag Heckrohrverlagerung einschieben.
-
Seite 9: Montage Kufenaufnahme
Bauanleitung Spirit M-8 S 2881 Baustufe 2 Montage Kufenaufnahme Die mit V1, V2, H3 und H4 markierten 4 Teile der Kufenaufnahme S5095 mit U- Scheiben S4366 und Schrauben S0116 am Chassis anbringen. - Seite 10 Bauanleitung Spirit M-8 S 2881 Baustufe 2 Montage Kufe Alle Teile zusammensetzen und dabei mit ropoxi, No. 5066 verkleben.
-
Seite 11: Montage Taumelscheibenführung Und Servohalter
Bauanleitung Spirit M-8 S 2881 Baustufe 3 Montage Taumelscheibenführung und Servohalter Taumelscheibenführung S5082 Spritzbaums „Servohalter“ S5082 in den oberen Servohalter drücken und mit Schraube S0029 festschrauben. Oberen und unteren Servohalter auf den Rotorwellenlagerbock schieben. - Seite 12 Bauanleitung Spirit M-8 S 2881 Baustufe 3 Montage Taumelscheiben-Servos Die 3 Taumelscheibenservos mit der Fernsteuerung in Mittelstellung bringen. Servohebel gemäß Skizze beschneiden. Auf rechtwinklige Ausrichtung achten. Tip: Die meisten Servofabrikate besitzen eine Abtriebswelle mit Vielzahn. Durch mehrmaliges Umsetzen der Servohebel um ca.
- Seite 13 Bauanleitung Spirit M-8 S 2881 Baustufe 3 Montage Gestänge Taumelscheibenmitnehmer Kugelköpfe S5043 Gabelanschlüsse S0059 mit Maß 19 mm auf die Gestänge S5037 schrauben. Kugelköpfe der montierten Gestänge auf Kugeln Außenrings Taumelscheibe S5004 drücken. Hinweis: Beim Aufdrücken Kugelgelenke auf die Kugelköpfe die Lage der erhabenen Markierungen auf den Gelenken beachten.
- Seite 14 Bauanleitung Spirit M-8 S 2881 Baustufe 4 Montage Rotorkopf und Querwelle Blattlagerwelle S5051 durch Zentralstück S5049 führen und beidseitig nach Zeichnung bestücken. Hinweis: Unbedingt auf die korrekte Montagerichtung der Axiallager S3364 achten (Scheibe mit Innen Ø 4 mm in Richtung Blatthalter S50761).
- Seite 15 Bauanleitung Spirit M-8 S 2881 Baustufe 5 Montage Paddelstange und Pitchkompensator Paddelstange S5021 mittig Querwelle einschieben und dabei im Bereich der Querwelle leicht fetten. Pitchkompensatornabe S5087 bestücken. Dabei Pitchkompensatorarme S5088 mit den Stiftschrauben S0041 Abflachungen der Pitchkompensatorwelle S5089 festschrauben. Auf Leichtgängigkeit achten.
- Seite 16 Bauanleitung Spirit M-8 S 2881 Baustufe 5 Montage Mischhebel und Bestückung Paddelstange Mischhebel S5092 an den Blatthaltern anbringen. Auf Leichtgängigkeit achten. Doppelgelenke S5005 Paddelstange schieben und auf die ent- sprechenden Kugeln drücken. Hinweis: Beim Aufdrücken der Doppel- Kugelgelenke auf die Kugelköpfe die Lage der erhabenen Markierung auf den Gelenken beachten.
- Seite 17 Bauanleitung Spirit M-8 S 2881 Baustufe 5 Befestigung Rotorkopf und Montage Rotorkopfgestänge Rotorkopf mit Schraube S0114 und Stopmutter S0090 auf der Rotorwelle festschrauben. Die Kugelköpfe S5043 auf die Gestänge S5045 / S5046 schrauben. Gestänge Rotorkopf Taumelscheibeninnenring befestigen. Das Klemmstück S5042 so drehen, daß...
- Seite 18 Bauanleitung Spirit M-8 S 2881 Baustufe 6 Montage Elektromotor Kondensator mit Isolierschlauch versehen und am Elektromotor S5038 anlöten. Ritzel Z 18, S5029 auf der Welle des E- Motors vormontieren. Motor auf das Chassis setzen. Verzahnungen des Ritzels Z 18 und Zahnrades Z 60, S5084 mittig zueinander einstellen.
-
Seite 19: Montage Heckrotorgetriebe
Bauanleitung Spirit M-8 S 2881 Baustufe 7 Montage Heckrotorgetriebe Die Kugellager S4035 und S4350 in das Heckrotor-Getriebegehäuse S5064 ein- setzen. Heckabtriebkupplung S5114 durch die Kugellager S4035 und S4350 schieben. Kegelrad S5053 Heckabtriebskupplung schieben und mit Stiftschraube S0041 auf der Abflachung festschrauben. - Seite 20 Bauanleitung Spirit M-8 S 2881 Baustufe 7 Montage Steuerbrücke und Anlenkhebel Die Teile der Steuerbrücke 2 x S5039 S5059, S5072, S5054 und S5073 zusam- mensetzen. Dabei die Schiebehülse S5059 soweit in die Anlenkbrücke S5073 einschrauben, daß der Steuerring S5072 spielfrei ist und sich leichtgängig drehen läßt.
- Seite 21 Bauanleitung Spirit M-8 S 2881 Baustufe 7 Montage Höhenleitwerk und Heckrotornabe Getriebedeckel S5149 mit Schrauben S0097 und U-Scheiben S0000 auf dem Heckgetriebe-Gehäuse befestigen. Heckrotornabe S5061 außen bündig auf die Heckrotorwelle schieben und mit Stiftschraube S0041 auf der Abflachung festschrauben. Heckrotornabe bestücken.
- Seite 22 Bauanleitung Spirit M-8 S 2881 Baustufe 7 Montage Heckrohr und Leitwerke Das Heckgetriebe bis auf Anschlag in das Heckrohr einführen dabei Antriebswelle S5018 Heckabtriebskupplung einfädeln. Antriebswelle mit der Stiftschraube S0041 auf deren Abflachung festschrauben. Das Seitenleitwerk S5065 mit Schrauben S0074, der Seitenleitwerksschelle S5066 und Muttern S0010 am Heckrohr befesti- gen.
- Seite 23 Bauanleitung Spirit M-8 S 2881 Baustufe 8 Montage Heckservo und Heckgestänge Unter Verwendung der ovalen Scheiben S5100 Heckrotorservo Heckrohrverlagerung und am Servohalter Heck befestigen. Servohalter Heck mit Schraube S4300 am Heckrohr festschrauben. Heckservo mittels Fernsteuerung in Mittelstellung bringen. Den beschnittenen Servohebel auf das Servo schrauben, siehe Baustufe 3.2.
- Seite 24 Bauanleitung Spirit M-8 S 2881 Baustufe 9 Montage Kabinenhalter, Empfänger und Kreisel Kabinenhalter S5103 in die hintere Plattform eindrücken. Empfänger und Kreisel mit Doppel- Klebeband S5142 hintere Plattform kleben.
-
Seite 25: Montage Regler Und Antenne
Bauanleitung Spirit M-8 S 2881 Baustufe 9 Montage Regler und Antenne Regler mit Doppelklebeband S5142 an der vorderen Plattform verkleben. Bei allen Arbeiten am Regler die Anleitung beachten, die dem Gerät bei- liegt. Reglerkabel Polen Elektromotors anlöten. Dabei die Polung beachten: Pluskabel vom Regler am Motorpol anlöten, der mit einem roten... -
Seite 26: Sicherung Akku Und Befestigung Kabel
Bauanleitung Spirit M-8 S 2881 Baustufe 9 Sicherung Akku und Befestigung Kabel Akku vorbereiteten Klettbandstreifen S5132 unter Kufenaufnahmen kleben. Akku mit Gummiringen No. 9107 und No. 9112 zusätzlich sichern. Kabel zu einem Kabelbaum zusammen- fassen beiliegenden Kabelbindern No. 5036 sichern. - Seite 27 Bauanleitung Spirit M-8 S 2881 Baustufe 10 Bearbeitung und Montage der Kabine „X“ gekennzeichneten Markierungen der Kabine Ø 5 mm Bohrungen anbringen. Kabinenrand hinteren Bereich beschneiden. Vor Anbringen der Außenlackierung den Scheibenbereich der Kabine abkleben. Die zu lackierenden Flächen anschleifen;...
-
Seite 28: Fertigstellen Der Hauptrotorblätter
Bauanleitung Spirit M-8 S 2881 Baustufe 11 11.1 Fertigstellen der Hauptrotorblätter Die Hauptrotorblätter S5077 mit 600.er Schleifpapier leicht überschleifen und 7 mm jeweils beide Enden mit Lack gegen Feuchtigkeit versiegeln. Hauptrotorblätter mit beiliegender Folie bespannen (Siehe Skizze 1-9). Folie muß... -
Seite 29: Rotorblätter Auswiegen
Bauanleitung Spirit M-8 S 2881 Baustufe 11 11.2 Rotorblätter auswiegen Blattdurchführungen S5098 und S5099 in die Bohrungen der Hauptrotorblätter S5077 eindrücken. Die Blattdurchführungen S5098 und S5099 zusätzlich mit ropoxi sichern. Rotorblätter durch Aufnahmebohrungen mit einer Schraube S0031 und einer Mutter S0012 gegenein- ander verschrauben. - Seite 30 Bauanleitung Spirit M-8 S 2881 Baustufe 11 11.3 Montage Hauptrotorblätter Rotorblätter mit Schrauben S0031 und Stopmuttern S0012 an den Blatthaltern S50761 anbringen. Schrauben S0031 nur so stark anziehen, daß sich die Rotorblätter noch leicht in den Blatthaltern schwenken lassen. Beim...
- Seite 31 Bauanleitung Spirit M-8 S 2881 Einstellarbeiten an der Fernsteuerung muß sich das obere eingeklappte Heckrotorblatt nach rechts Hierbei sollte sich ein Anstellwinkel von +9° an den (zum Heckrohr hin) bewegen. Hauptrotorblättern ergeben. Voraussetzung: - Eventuell Servo- Laufrichtung am Sender umstellen.
- Seite 32 Erfahrung eines kompetenten Helifliegers für ROLL = 100%, NICK = 100% und PIT = 40% pro- zurückgreifen kann. grammieren. robbe Modellsport GmbH & Co. KG Zuerst wird der Schwebepunkt eingestellt. Erreicht werden soll, daß der Heli bei Pitchknüppel- Heckrotorausgleich (REVO) Technische Änderungen vorbehalten...
- Seite 33 Scheibe oval S3364 Axiallager 4x10x4 S5056 Lagerbock Heckabtrieb S5101 Lagerstopfen D11x10 S3370 Inbusschraube M2,5x8 S5057 Heckrohrverlagerung S5103 Kabinenhalter S39131 Kabine Spirit M-8 S5059 Schiebehülse D3xD4x 4 S5105 Mitnehmergabel S39133 Dekorbogen Spirit M-8 S5060 Distanzring D2xD3x4 S5106 Gestängeführung S4035 Kugellager 3x8x3 S5061...
- Seite 34 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2004 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG robbe Modellsport GmbH & Co. KG Metzloserstr. 36 Telefon: 06644 / 87-0 D36355 Grebenhain robbe-Form 70-50133 EAE...
- Seite 70 Copie et reproduction, même d’extraits, interdites sans autorisation Queda prohibida la reproducción total o parcial de este documento, excepto con écrite expresse de la Société robbe-Modellsport GmbH & Co. KG autorización por escrito de robbe-Modellsport GmbH & Co. KG. Fouten en technische wijzigingen voorbehouden.
- Seite 71 Ni-MH-Akku 8 3.3k AMP 4515 benötigt und ist nicht im Montagekasten enthalten. Die FC-28 V3 Plus FM 35 MHz F 8013 Empfehlungen beziehen sich auf Zubehör aus dem robbe FM-Empfänger R 137 F 35 MHz F 0985 Programm. Servo S3101...
