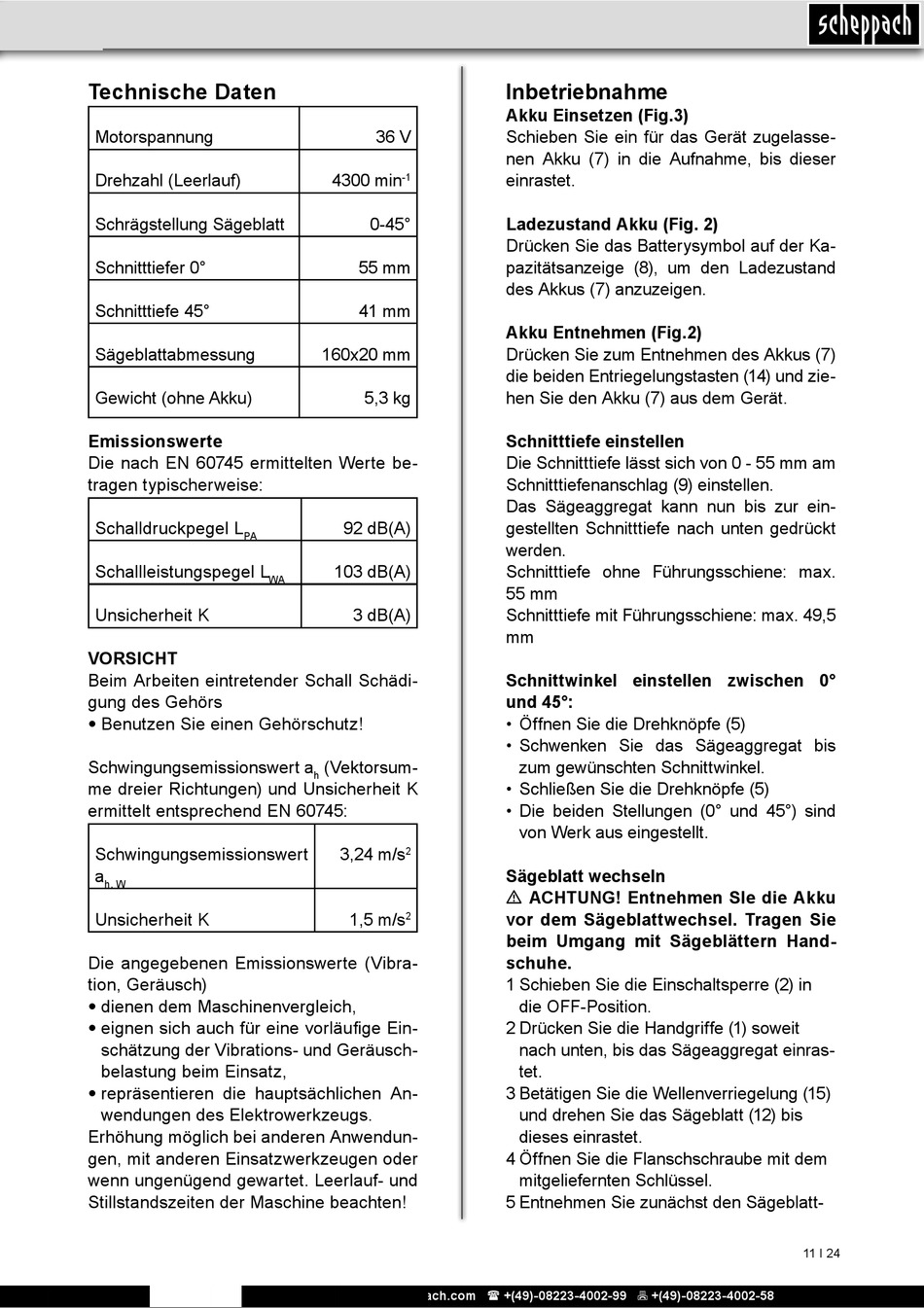

Technische Daten
Motorspannung
Drehzahl (Leerlauf)
Schrägstellung Sägeblatt
Schnitttiefer 0°
Schnitttiefe 45°
Sägeblattabmessung
Gewicht (ohne Akku)
Emissionswerte
Die nach EN 60745 ermittelten Werte be-
tragen typischerweise:
Schalldruckpegel L
PA
Schallleistungspegel L
Unsicherheit K
VORSICHT
Beim Arbeiten eintretender Schall Schädi-
gung des Gehörs
• Benutzen Sie einen Gehörschutz!
Schwingungsemissionswert a
me dreier Richtungen) und Unsicherheit K
ermittelt entsprechend EN 60745:
Schwingungsemissionswert
a
h, W
Unsicherheit K
Die angegebenen Emissionswerte (Vibra-
tion, Geräusch)
• dienen dem Maschinenvergleich,
• eignen sich auch für eine vorläufige Ein-
schätzung der Vibrations- und Geräusch-
belastung beim Einsatz,
• repräsentieren die hauptsächlichen An-
wendungen des Elektrowerkzeugs.
Erhöhung möglich bei anderen Anwendun-
gen, mit anderen Einsatzwerkzeugen oder
wenn ungenügend gewartet. Leerlauf- und
Stillstandszeiten der Maschine beachten!
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
36 V
4300 min
-1
0-45°
55 mm
41 mm
160x20 mm
5,3 kg
92 dB(A)
103 dB(A)
WA
3 dB(A)
(Vektorsum-
h
3,24 m/s
2
1,5 m/s
2
Inbetriebnahme
Akku Einsetzen (Fig.3)
Schieben Sie ein für das Gerät zugelasse-
nen Akku (7) in die Aufnahme, bis dieser
einrastet.
Ladezustand Akku (Fig. 2)
Drücken Sie das Batterysymbol auf der Ka-
pazitätsanzeige (8), um den Ladezustand
des Akkus (7) anzuzeigen.
Akku Entnehmen (Fig.2)
Drücken Sie zum Entnehmen des Akkus (7)
die beiden Entriegelungstasten (14) und zie-
hen Sie den Akku (7) aus dem Gerät.
Schnitttiefe einstellen
Die Schnitttiefe lässt sich von 0 - 55 mm am
Schnitttiefenanschlag (9) einstellen.
Das Sägeaggregat kann nun bis zur ein-
gestellten Schnitttiefe nach unten gedrückt
werden.
Schnitttiefe ohne Führungsschiene: max.
55 mm
Schnitttiefe mit Führungsschiene: max. 49,5
mm
Schnittwinkel einstellen zwischen 0°
und 45°:
• Öffnen Sie die Drehknöpfe (5)
• Schwenken Sie das Sägeaggregat bis
zum gewünschten Schnittwinkel.
• Schließen Sie die Drehknöpfe (5)
• Die beiden Stellungen (0° und 45°) sind
von Werk aus eingestellt.
Sägeblatt wechseln
m ACHTUNG! Entnehmen SIe die Akku
vor dem Sägeblattwechsel. Tragen Sie
beim Umgang mit Sägeblättern Hand-
schuhe.
1 Schieben Sie die Einschaltsperre (2) in
die OFF-Position.
2 Drücken Sie die Handgriffe (1) soweit
nach unten, bis das Sägeaggregat einras-
tet.
3 Betätigen Sie die Wellenverriegelung (15)
und drehen Sie das Sägeblatt (12) bis
dieses einrastet.
4 Öffnen Sie die Flanschschraube mit dem
mitgeliefernten Schlüssel.
5 Entnehmen Sie zunächst den Sägeblatt-
11 І 24
