USV Triton (10 - 40 kVA, 3-ph, 160cm)
3.2
Anlagenvarianten und Gerätekomponenten
Die Triton-Serie basiert auf einem Schaltschrank-Konzept, welches je nach
Konfiguration mit einem USV-Modul und interne Batterien geliefert wird. Hier-
durch lassen sich Leistungsbereiche von 10 - 40 kVA herstellen. Aufbaubedingt
werden die Anlagen jedoch in zwei Leitungsklassen eingeteilt:
Leitungsbereich:
10 / 15 / 20 kVA
Der Überblick (Tabelle) zeigt, dass diese USV Anlagen mit internen Akkumula-
toren bestückt werden können. Hierdurch kann, je nach gewünschter Autono-
miezeit, ein externer Akkuschrank entfallen.
3.2.1
Triton-Serie 10 / 15 / 20 kVA

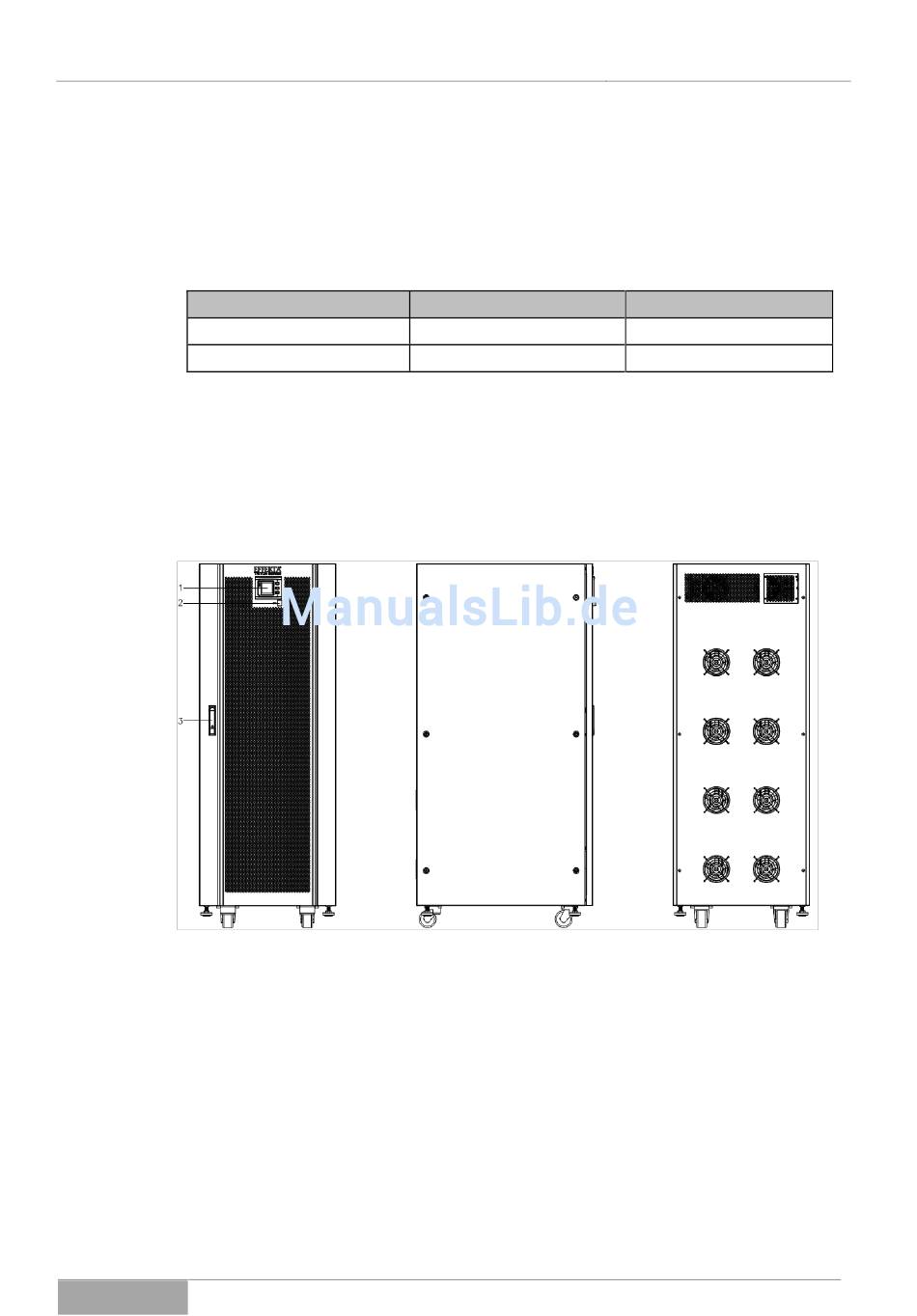

Abb. 3-7 Vorder-, Seiten- und Rückansicht der Triton Anlage (10 – 20 kVA).
Die Abbildung (Abb. 3-7, oben) zeigt die drei Ansichten der USV. Die Anlage ist
roll bar und über die einstellbaren Standfüße sicher zu fixieren. Alle zur Bedie-
nung notwendigen Elemente befinden sich in der Gerätefront (-Türe). Hierzu
zählt lediglich das Bedienpanel (1). Der Not-Aus-Taster EPO (2). Ein Schließ-
system (3) sichert die USV vor unbefugten Zugang der Installation, Sicherun-
gen, den Schnittstellen und dem externen Not-Aus Anschluss (REPO).
Nach dem Öffnen der Fronttüre (
Serie Triton
Anzahl USV-Module:
30 / 40 kVA
Gerätebeschreibung
Akkubank:
1
intern / extern
1
intern / extern
23
